Anschließen der Temperatursensoren
Die Temperatursensoren können direkt an den
M540 oder an einen der folgenden Hämodynamik-
Pods angeschlossen werden:
– MPod – QuadHemo
– Hemo4-Pod
– Hemo2-Pod
Anschließen der Sensoren an den M540
Über das Temperaturdoppelkabel können ein oder
zwei Sensoren direkt an den M540 angeschlossen
werden. Mit dem Temperaturdoppelkabel können
Sie zwei Temperaturwerte gleichzeitig
überwachen.
So schließen Sie zwei Temperatursensoren an
1 Schließen Sie die Temperatursensoren (D) an
die Sensoranschlüsse (C) des Doppelkabels für
Temperatursensoren an.
2 Schließen Sie den Stecker (B) des Temperatur-
doppelkabels an den Temp/Aux-Anschluss (A)
des M540 an.
So schließen Sie einen Temperatursensor an:
Schließen Sie einen Temperatursensor (E) direkt
an den Temperaturanschluss des M540 (A) an.
Gebrauchsanweisung – Infinity ® Acute Care System – Infinity
E
C

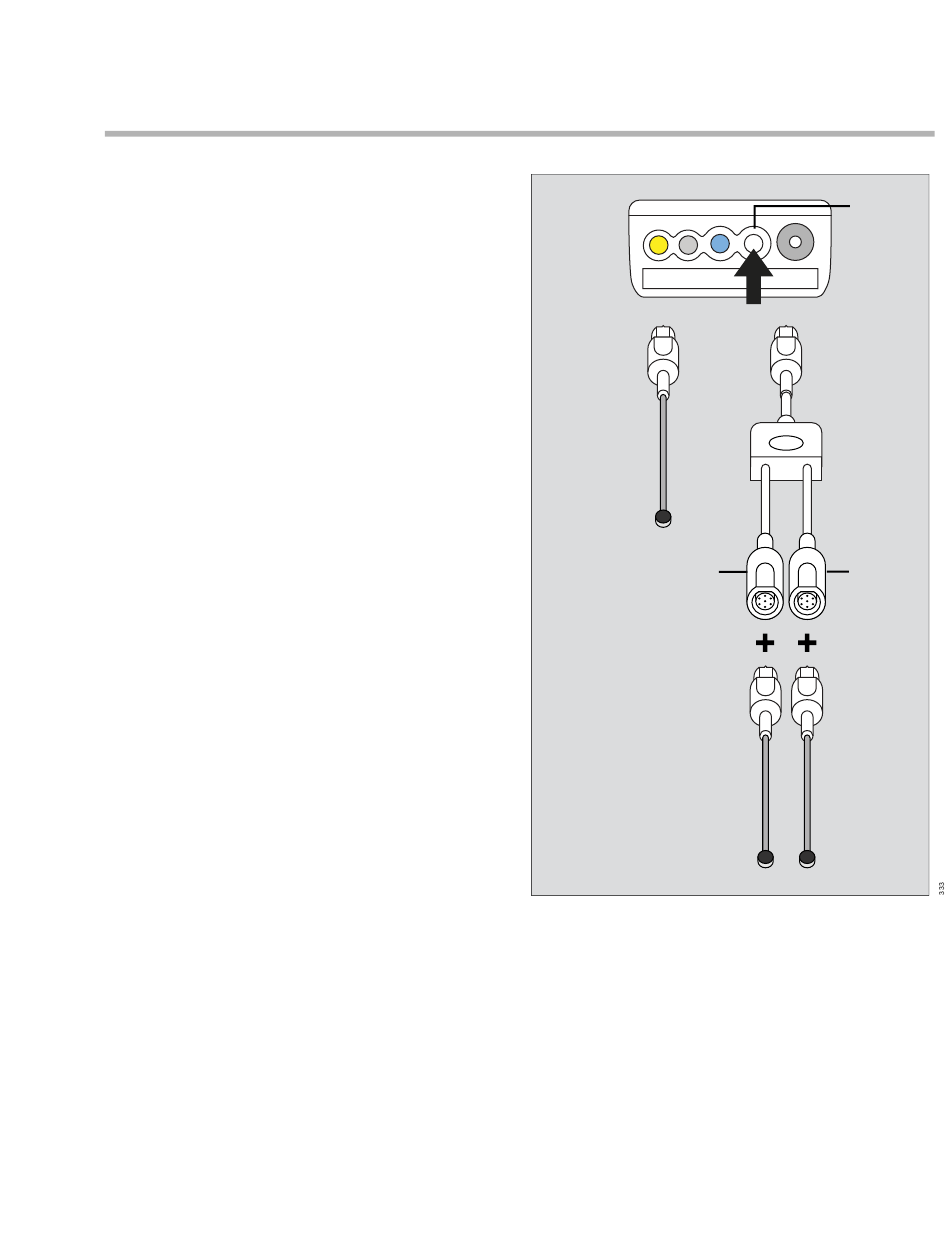

A Temperaturanschluss des M540
B Stecker des Doppelkabels für
Temperatursensoren
C Doppeltemperatursensoranschluss
D Temperatursensoren
E Direkt an den M540 anzuschließender
Temperatursensor
® M540 – VG7.1
Temperatur
A
B
C
D
