Temperatur
Anschließen der Temperatursensoren an die Hämodynamik-Pods
An die folgenden Geräte kann ein einzelner
Temperatursensor angeschlossen werden:
– Hemo4-Pod
– Hemo2-Pod
– MPod – QuadHemo
So schließen Sie Temperaturkabel an den
MPod – QuadHemo an

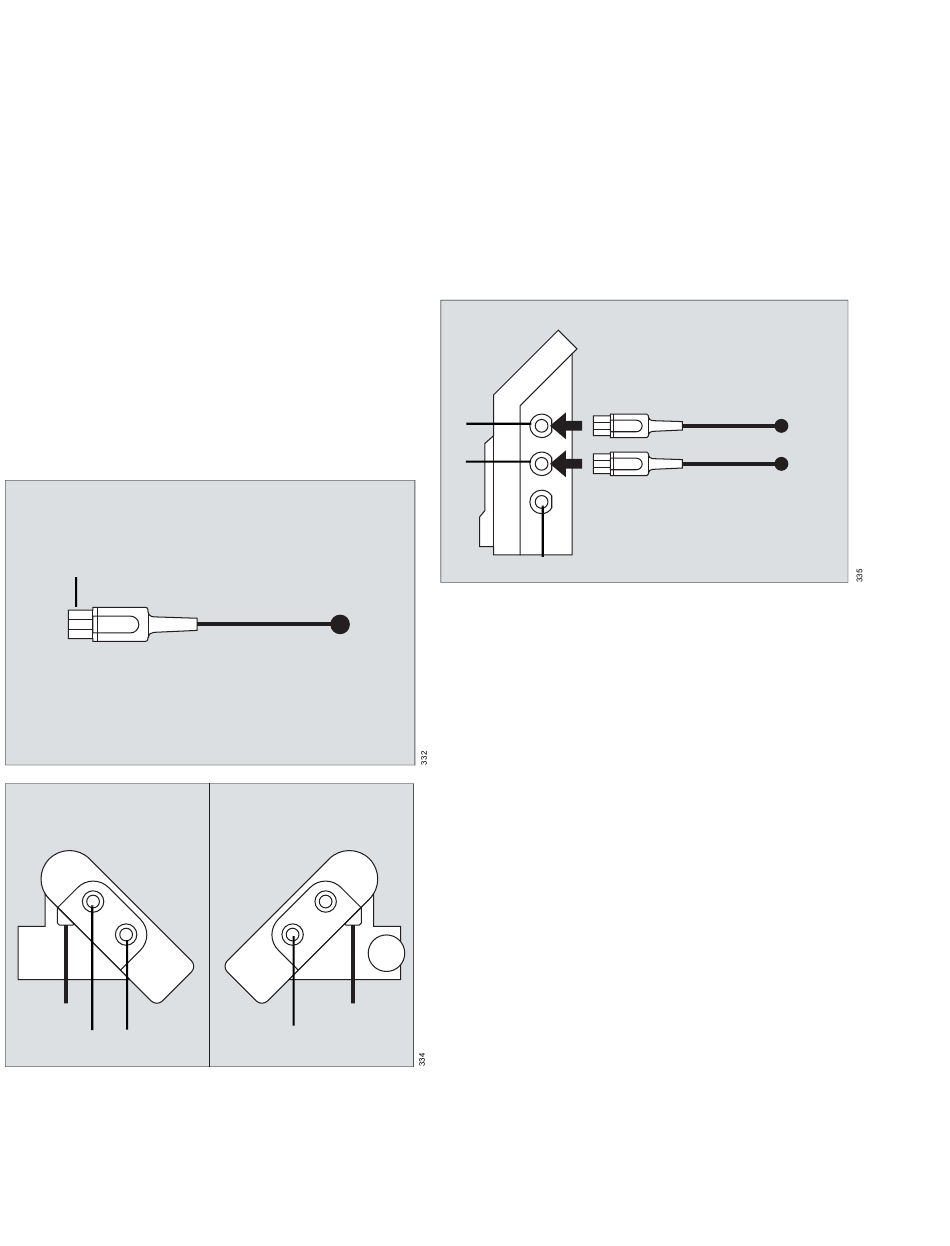

1 Schließen Sie den
Temperatursensorstecker (A) an den "Temp B"-
Anschluss (C) oder an den "Temp A"-
Anschluss (D) des MPod – QuadHemo an.
A
D C
2 Schließen Sie das Verbindungskabel an den
Monitoranschluss (B) des MPod – QuadHemo
und an den grauen Hemo-Anschluss am M540
an.
222
B
Gebrauchsanweisung – Infinity
So schließen Sie Temperaturkabel an den
Hemo2-Pod und an den Hemo4-Pod an
1 Schließen Sie die Temperatursensorstecker (E)
an den "Temp A"-Anschluss (H) und/oder an
den "Temp B"-Anschluss (G) des Hemo4- bzw.
Hemo2-Pods an.
H
G
F
2 Schließen Sie das Verbindungskabel an den
Monitoranschluss (F) des Hemo2- bzw.
Hemo4-Pods und an den grauen Hemo-
Anschluss des M540 an (siehe Seite 221).
