Anschließen der Elektrodenkabel für das Atemfrequenzmonitoring
neonataler Patienten

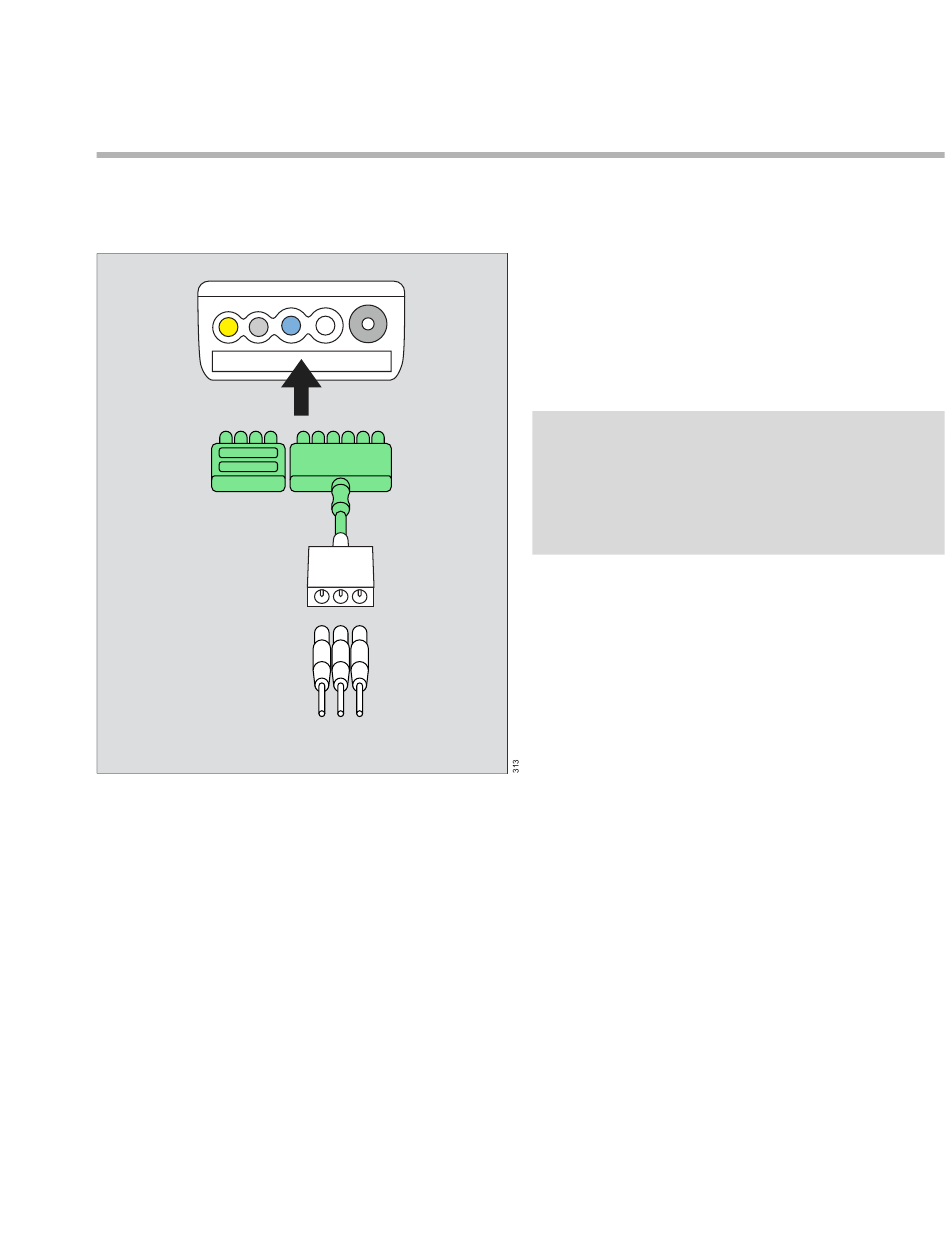

Die EKG-Kabelsätze werden direkt an den M540
angeschlossen:
C
A EKG-Anschluss am M540
B EKG-Adapterkabel
C Blindstecker
D EKG-Adapterkabel für Neonaten
E EKG-Kabelsätze für Neonaten
Gebrauchsanweisung – Infinity
A
B
D
E
® Acute Care System – Infinity
Atemfrequenz aus Impedanzmessung (AFi)
Verbinden des EKG-Kabelsatzes
1 Schließen Sie das EKG-Adapterkabel (B) an
den vertieften EKG-Anschluss (A) an der Seite
des M540 an.
Richten Sie das EKGAdapterkabel für
Neonaten (B) so aus, dass die frei liegenden
Pins zu Ihnen zeigen, wenn Sie sie fest in den
Kanal einstecken.
HINWEIS
Ein EKG-Kabelsatz kann im EKG-Anschluss des
M540 verbleiben, ohne verbunden sein zu müs-
sen. Vergewissern Sie sich, dass sämtliche EKG-
Kabelsätze fest in den EKG-Anschluss des M540
eingesteckt sind.
2 Schließen Sie den Blindstecker (C) an, um die
nicht belegten Pins des EKG-Anschlusses am
M540 zu schützen.
3 Schließen Sie die einzelnen EKG-Elektroden (E)
für Neonaten an das EKG Adapterkabel für
Neonaten (D) an.
Informationen zum Anlegen der Elektroden am
Patienten finden Sie in den Abbildungen ab
Seite 186.
