SpO und Pulsfrequenz-Monitoring mit dem Nellcor OxiMax MCable
2
HINWEIS
Wenn die Sensor-LED nach dem Anschließen
des Sensors nicht aufleuchtet, gehen Sie wie
folgt vor:
– Sehen Sie nach, ob am Monitor eine
Meldung angezeigt wird, und verfahren Sie
entsprechend; oder
– Tauschen Sie den Sensor aus.
SpO -Anzeige
2
Die SpO -Anzeige am M540 umfasst folgende
2
Elemente:
– SpO -Parameterfeld
2
– SpO -Pulsplethysmogrammkurve
2
HINWEIS
Die Pulsplethysmogrammkurve ist direkt propor-
tional zur Stärke der Pulsamplitude.

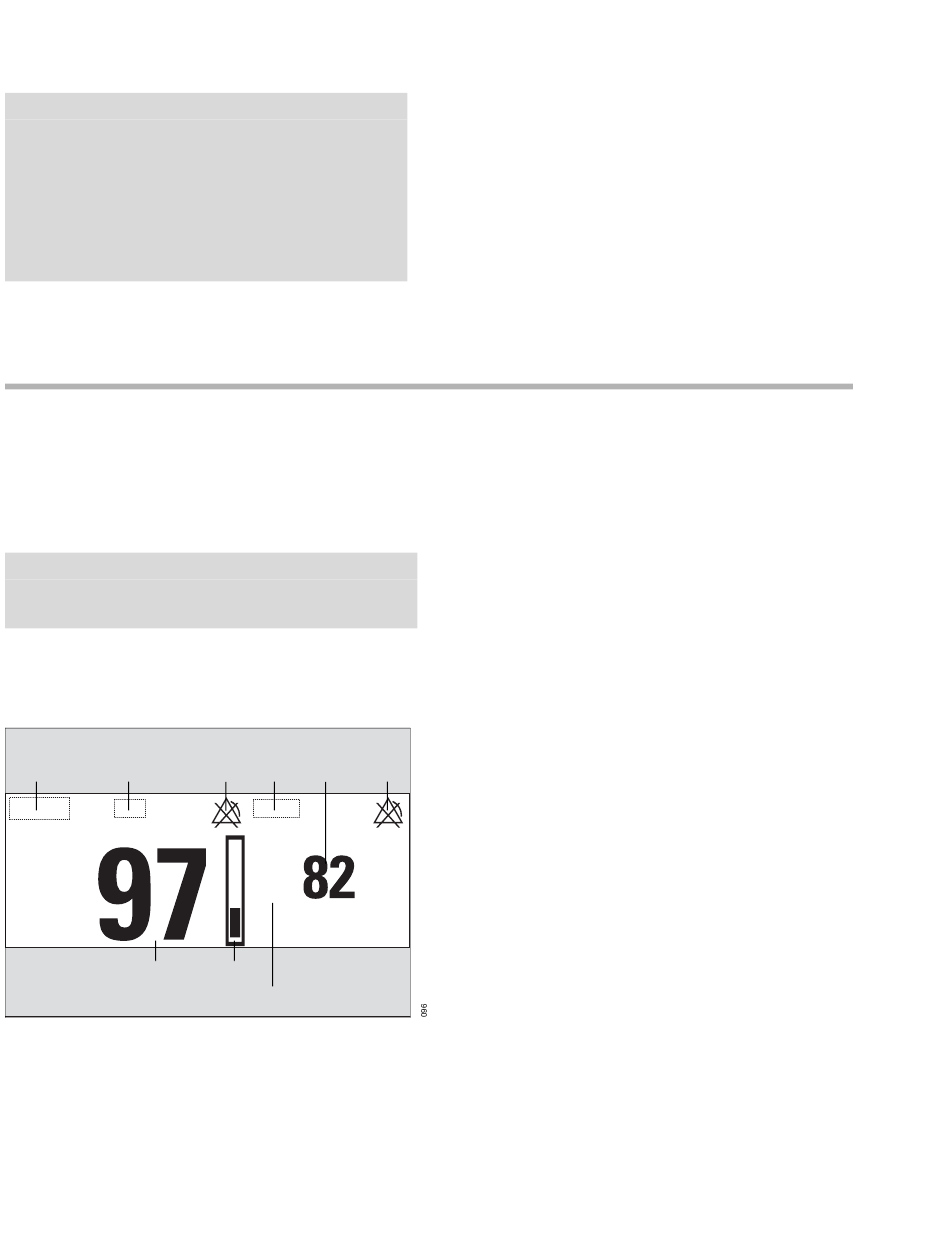

Das SpO -Parameterfeld umfasst die folgenden
2
Elemente:
A
B
H
216
D E
C F
100
85
G
I
Gebrauchsanweisung – Infinity
A Bezeichnung SpO
2
B Maßeinheiten
C Durchgestrichenes Dreiecksymbol, wenn der
SpO -Alarm ausgeschaltet ist.
2
D Bezeichnung PLS (Puls)
E PLS-Wert
F Durchgestrichenes Dreiecksymbol, wenn der
PLS-Alarm ausgeschaltet ist.
G Pulsbalkengrafik — kann ein- oder
ausgeschaltet werden, siehe Seite 217
H SpO -Sättigungswert
2
I Obere und untere SpO
