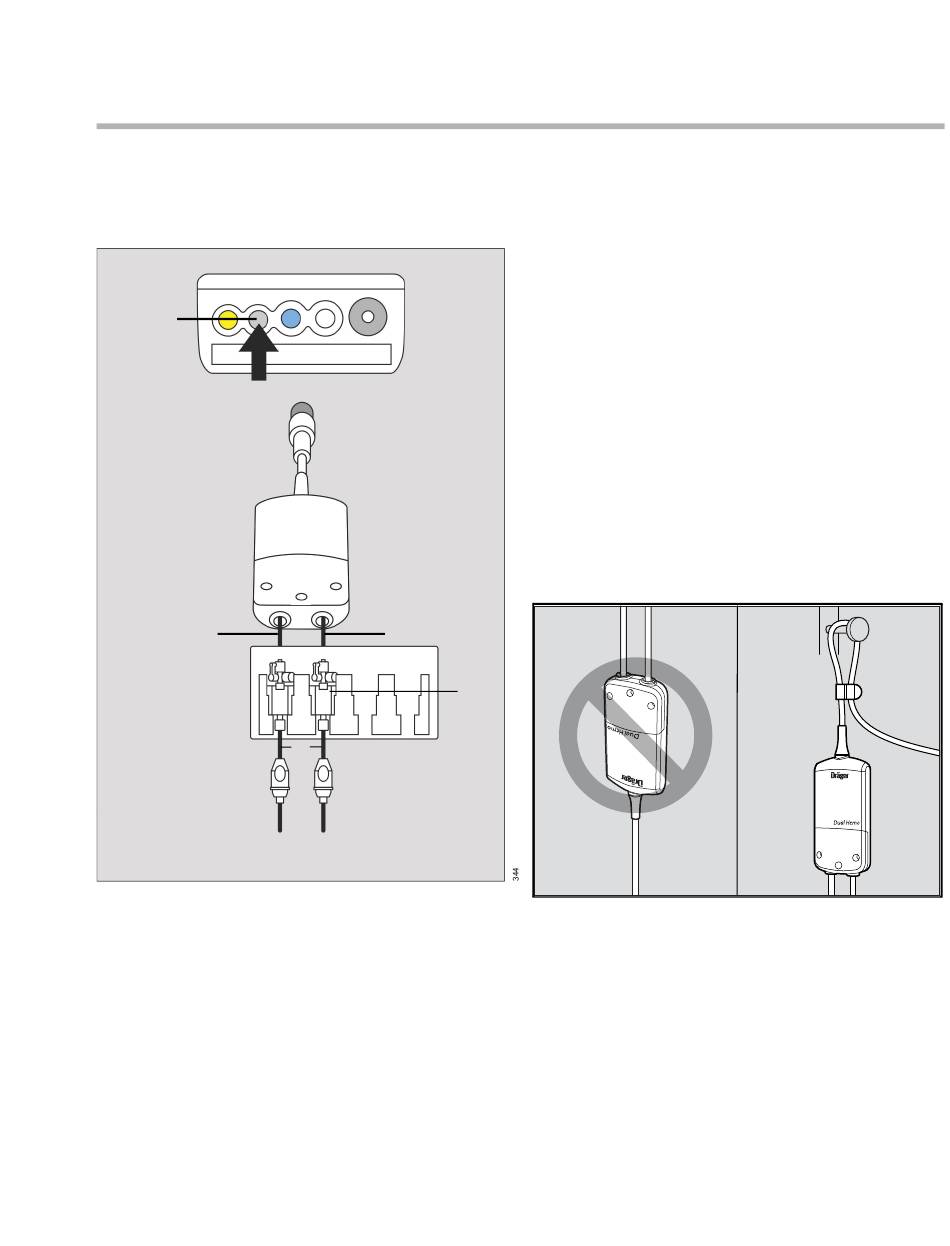

Anschließen des MCable Dual Hemo
Das Dual Hemo MCable Kabel wird direkt am M540
angeschlossen.
A
B
C
A Hämodynamik-Anschluss am M540
B Dual Hemo MCable-Konnektor
C Wandler-Adapterkabel
D Druckwandler
E Wandlerkabel
Gebrauchsanweisung – Infinity
C
D
E
® Acute Care System – Infinity
So schließen Sie den Dual Hemo MCable an
1 Schließen Sie die Wandler (D) an die Wandler-
Adapterkabel (C) an. Die Wandler-Adapter-
kabel sind dauerhaft am Dual Hemo MCable
befestigt.
2 Schließen Sie den Dual Hemo MCable-Stecker
(B) an den grauen Hämodynamik-Anschluss
(A) des M540 an.
Verhindern des Eindringens von
Flüssigkeit
Die folgende Abbildung zeigt, wie das Dual Hemo
MCable auszurichten ist, um das Eindringen von
Flüssigkeiten in die Anschlüsse für die Wandler-
kabel zu verhindern.
