Microstream-CO -Monitoring
2
Anschließen des Microstream MCable
Dieses Thema beschreibt die Schritte zum
Anschließen des Microstream MCable und dessen
Halterung an den Patientenmonitor M540 für das
CO -Monitoring.
2
Erforderliche Komponenten
– Microstream MCable
– Probengasleitung (siehe Wählen einer
Probengasleitung auf Seite 289)
– Zubehör: Microstream MCable-Halter,
SpO -Befestigung
2
Der Infinity Acute Care System Gebrauchs-
anweisung, Monitoringzubehör können Sie das
erhältliche Microstream MCable-Zubehör
entnehmen.
So schließen Sie das Microstream MCable an
Dieses Verfahren beschreibt, wie das
Microstream MCable mit dem entsprechenden
Zubehör am M540 befestigt wird. Die SpO
Befestigung sollte bereits am M540 angebracht
sein. Wenn dies nicht der Fall ist, bitten Sie
spezialisiertes Instandhaltungspersonal um
Unterstützung.
284
-
2
Gebrauchsanweisung – Infinity

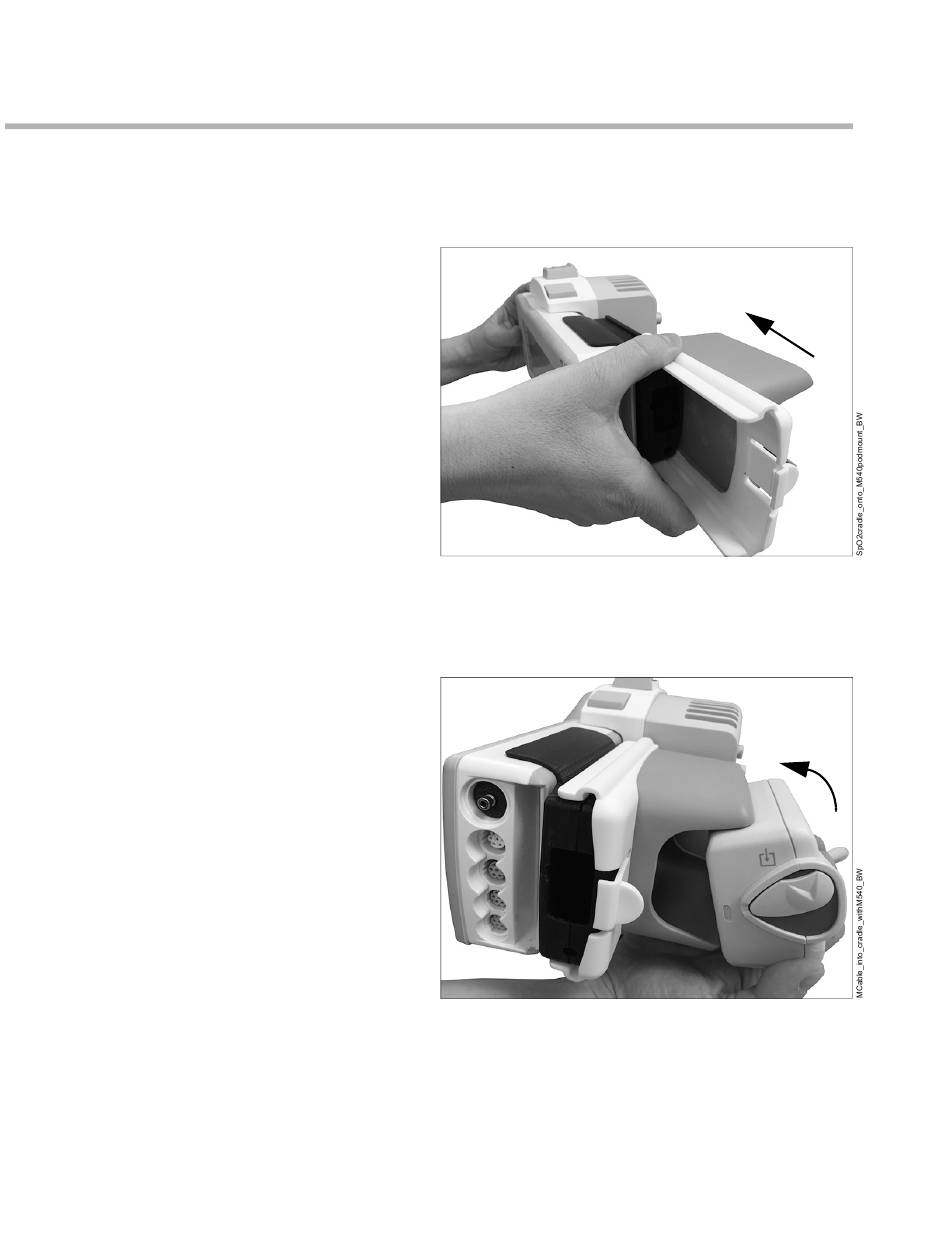

1 Schieben Sie den MCable-Halter (A) auf die
Befestigung des SpO
sich nur in einer Richtung aufschieben:
2 Setzen Sie das Microstream MCable (B) so in
den flexiblen MCable-Halter (C) ein, dass der
CO -Anschluss (D) in die abgebildete Richtung
2
zeigt:
C
3 Schließen Sie das Kabel des Microstream
MCable an den gelben CO
M540 an.
4 Wählen Sie gemäß den Monitoring-
anforderungen des Patienten die geeignete
Probengasleitung aus (siehe "Wählen einer
Probengasleitung" auf Seite 289).
