7.4 Digitale Eingänge
Das ISOMETER® stellt insgesamt 2 digitale Eingänge (I1, I2) zur Verfügung.
7.4.1 Digitaler Eingang 1
Die Funktion des digitalen Eingangs ist ab Werk festgelegt und kann nicht von Ihnen
parametriert werden.
• Test
Der Eingang wird
< 1 s aktiviert
• Gerät
Der Eingang wird
deaktivieren
> 2 s aktiviert
(Standby)
7.4.2 Digitaler Eingang 2
Die Funktion des digitalen Eingangs ist ab Werk festgelegt und kann nicht von Ihnen
parametriert werden
• Reset
7.4.3 Modus der digitalen Eingänge
Den Betriebsmodus der digitalen Eingänge können Sie auf die folgenden Werte ein-
stellen:
• High-aktiv
23
Selbsttest des Gerätes
Das Gerät führt KEINE Messung des Isolationswiderstan-
des durch. Das IT-System wird NICHT überwacht! Das
Gerät koppelt sich über interne Netztrennschalter
selbstständig von dem zu überwachenden Netz ab.
Zurücksetzen von Fehler- und Alarmmeldungen
Ein Event wird ausgeführt, wenn der digitale
Eingang einen Flankenwechsel von low nach
high erfährt.

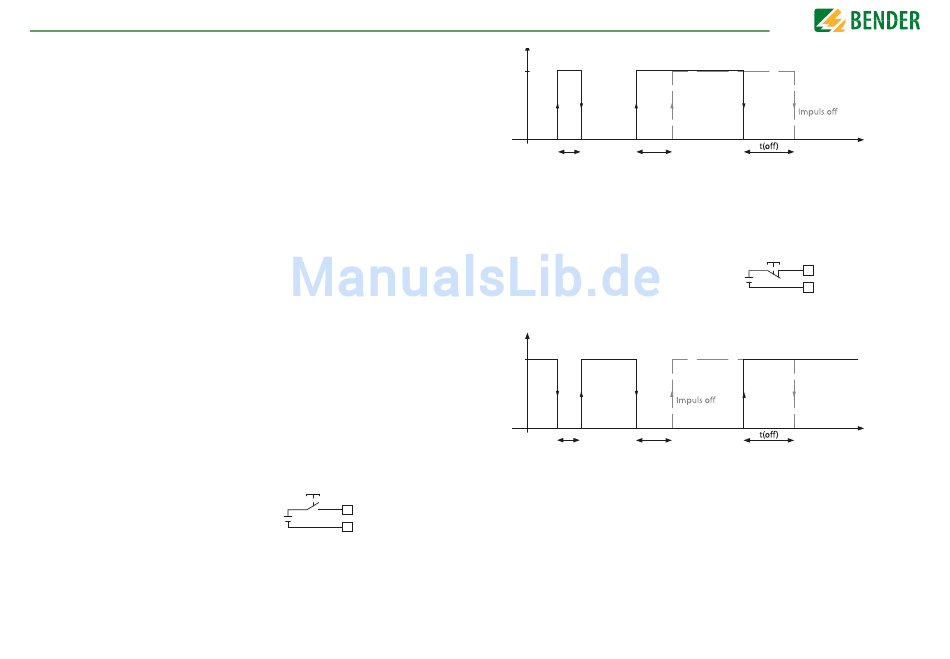

Reaktionszeit t(on) / t(off ) nach einem
Einschaltsignal.
+
I1/I2
+
24 V
-
-
I1/I2
Einstellungen
1
0
< t(on)
t(on)
• Low-aktiv
1
0
< t(on)
t(on)
Reaktion
Reaktion
Impuls on
t
Ein Event wird ausgeführt, wenn der digitale
Eingang einen Flankenwechsel von high nach
low erfährt.
Reaktionszeit t(on) / t(off ) nach einem
Abschaltsignal.
+
I1/I2
+
24 V
-
-
I1/I2
Reaktion
Reaktion
Impuls on
t
iso1685P_D00003_01_M_XXDE/12.2016
