Funktion

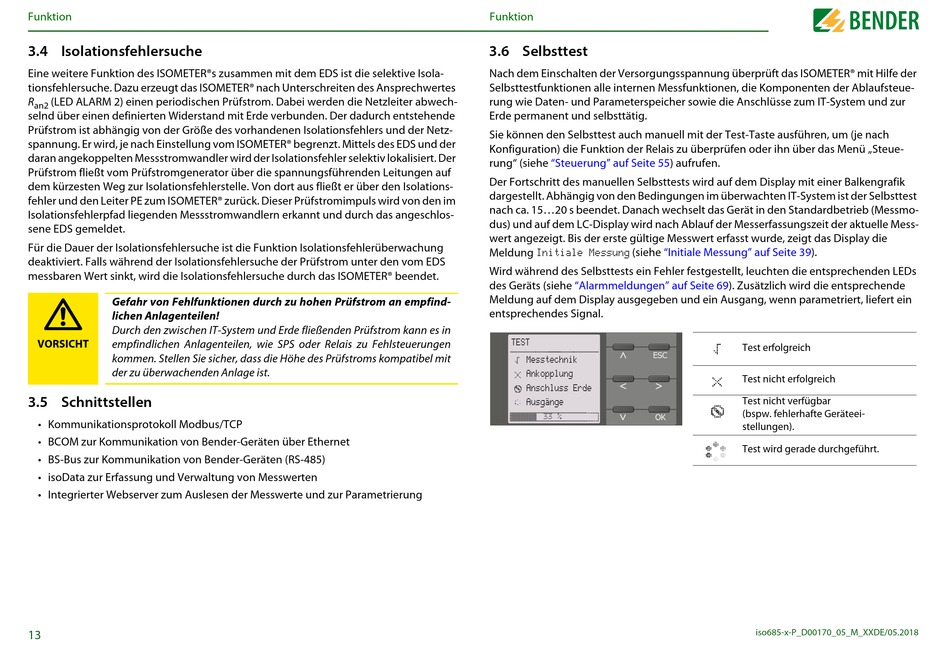

3.4 Isolationsfehlersuche

Eine weitere Funktion des ISOMETER®s zusammen mit dem EDS ist die selektive Isola-
tionsfehlersuche. Dazu erzeugt das ISOMETER® nach Unterschreiten des Ansprechwertes
R (LED ALARM 2) einen periodischen Prüfstrom. Dabei werden die Netzleiter abwech-
an2
selnd über einen definierten Widerstand mit Erde verbunden. Der dadurch entstehende
Prüfstrom ist abhängig von der Größe des vorhandenen Isolationsfehlers und der Netz-
spannung. Er wird, je nach Einstellung vom ISOMETER® begrenzt. Mittels des EDS und der
daran angekoppelten Messstromwandler wird der Isolationsfehler selektiv lokalisiert. Der
Prüfstrom fließt vom Prüfstromgenerator über die spannungsführenden Leitungen auf
dem kürzesten Weg zur Isolationsfehlerstelle. Von dort aus fließt er über den Isolations-
fehler und den Leiter PE zum ISOMETER® zurück. Dieser Prüfstromimpuls wird von den im
Isolationsfehlerpfad liegenden Messstromwandlern erkannt und durch das angeschlos-
sene EDS gemeldet.
Für die Dauer der Isolationsfehlersuche ist die Funktion Isolationsfehlerüberwachung
deaktiviert. Falls während der Isolationsfehlersuche der Prüfstrom unter den vom EDS
messbaren Wert sinkt, wird die Isolationsfehlersuche durch das ISOMETER® beendet.
Gefahr von Fehlfunktionen durch zu hohen Prüfstrom an empfind-
lichen Anlagenteilen!
Durch den zwischen IT-System und Erde fließenden Prüfstrom kann es in
VORSICHT empfindlichen Anlagenteilen, wie SPS oder Relais zu Fehlsteuerungen
kommen. Stellen Sie sicher, dass die Höhe des Prüfstroms kompatibel mit
der zu überwachenden Anlage ist.

3.5 Schnittstellen

• Kommunikationsprotokoll Modbus/TCP
• BCOM zur Kommunikation von Bender-Geräten über Ethernet
• BS-Bus zur Kommunikation von Bender-Geräten (RS-485)
• isoData zur Erfassung und Verwaltung von Messwerten
• Integrierter Webserver zum Auslesen der Messwerte und zur Parametrierung
13
Funktion

3.6 Selbsttest

Nach dem Einschalten der Versorgungsspannung überprüft das ISOMETER® mit Hilfe der
Selbsttestfunktionen alle internen Messfunktionen, die Komponenten der Ablaufsteue-
rung wie Daten- und Parameterspeicher sowie die Anschlüsse zum IT-System und zur
Erde permanent und selbsttätig.
Sie können den Selbsttest auch manuell mit der Test-Taste ausführen, um (je nach
Konfiguration) die Funktion der Relais zu überprüfen oder ihn über das Menü „Steue-
rung" (siehe "Steuerung" auf Seite 55) aufrufen.
Der Fortschritt des manuellen Selbsttests wird auf dem Display mit einer Balkengrafik
dargestellt. Abhängig von den Bedingungen im überwachten IT-System ist der Selbsttest
nach ca. 15...20 s beendet. Danach wechselt das Gerät in den Standardbetrieb (Messmo-
dus) und auf dem LC-Display wird nach Ablauf der Messerfassungszeit der aktuelle Mess-
wert angezeigt. Bis der erste gültige Messwert erfasst wurde, zeigt das Display die
Meldung Initiale Messung (siehe "Initiale Messung" auf Seite
Wird während des Selbsttests ein Fehler festgestellt, leuchten die entsprechenden LEDs
des Geräts (siehe "Alarmmeldungen" auf Seite
Meldung auf dem Display ausgegeben und ein Ausgang, wenn parametriert, liefert ein
entsprechendes Signal.
TEST
√
Messtechnik
Ankopplung
Anschluss Erde
Ausgänge
33 %
39).
69). Zusätzlich wird die entsprechende
Test erfolgreich
Test nicht erfolgreich
Test nicht verfügbar
(bspw. fehlerhafte Geräteei-
stellungen).
Test wird gerade durchgeführt.
iso685-x-P_D00170_05_M_XXDE/05.2018
