Anschluss

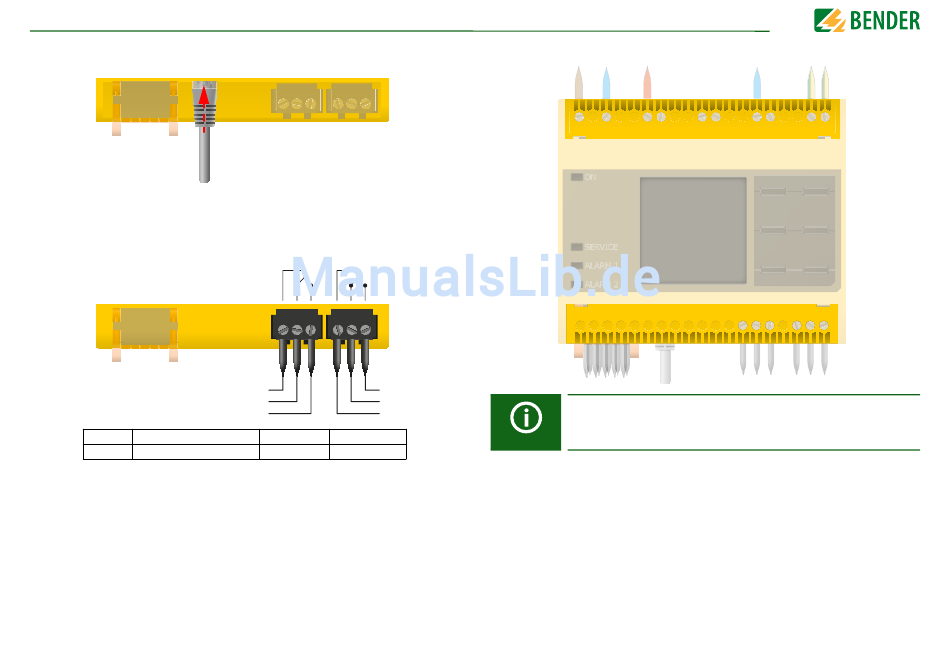

6.7 Anschluss der Ethernet-Schnittstelle ETH
Anschluss mit RJ45-Stecker zu anderen ISOMETER®n oder Vernetzung mehrerer ISOME-
TER® in STERN-Topologie mittels Switch.
Systeme" ab Seite
45)
6.8 Anschluss der Relais-Schnittstellen 1 und 2
Relais 1
11 gemeinsamer Kontakt
Relais 2
21 gemeinsamer Kontakt
22
RJ45
(siehe 13. "Sonderfunktionen für gekoppelte IT-
11
24
12
22
14
21
12 Öffner
14 Schließer
22 Öffner
24 Schließer
Anschluss
6.9 Klemmenabdeckungen
Die Klemmenabdeckungen müssen im laufenden Betrieb immer am Ge-
rät aufgesteckt und sicher eingerastet sein.
isoHR685W-x-I-B_D00261_01_M_XXDE/04.2018
