SGBU9075

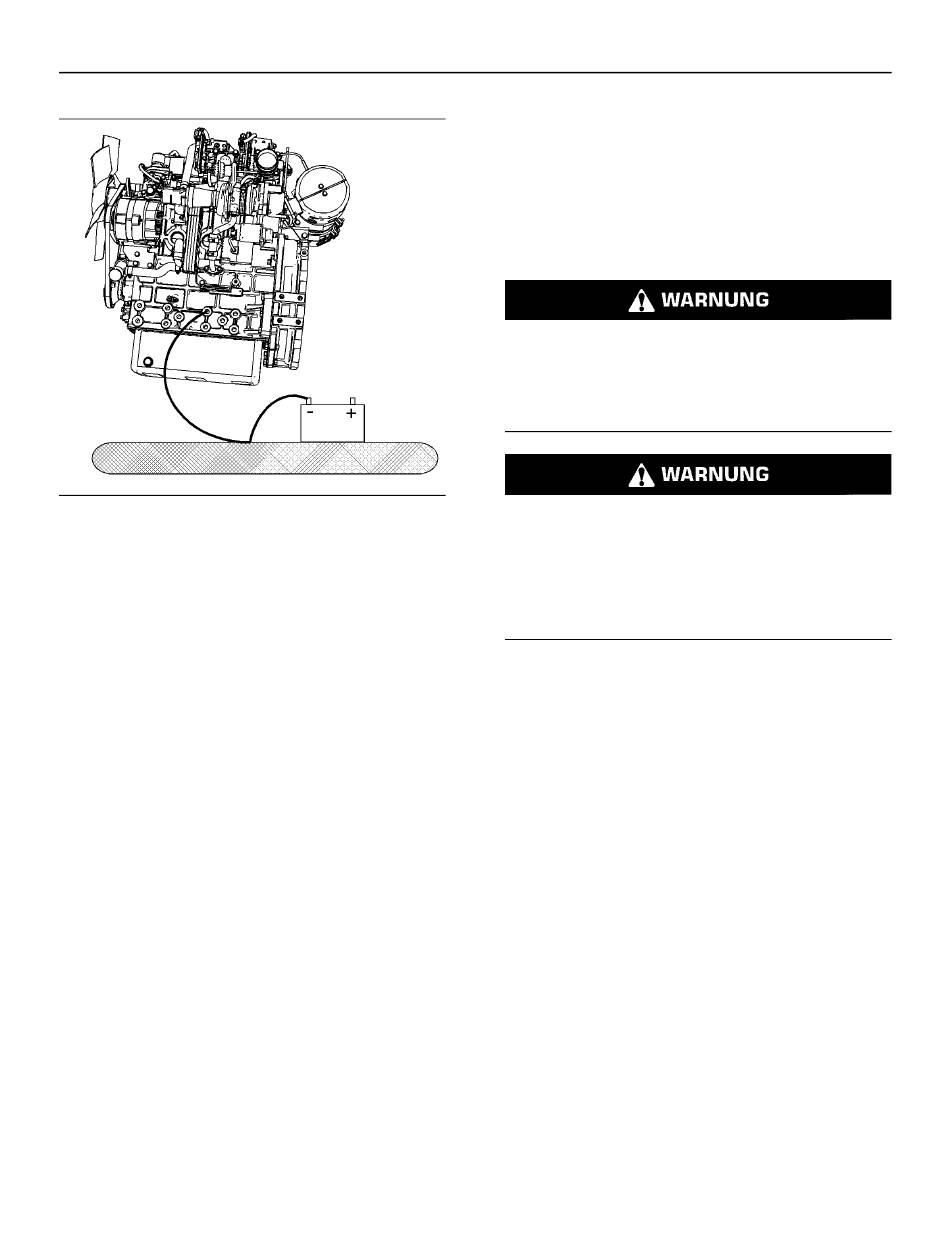

Abbildung 16
Typische Ausführung
Alternative Masse der Batterie
Für eine optimale Leistung und Zuverlässigkeit des
Motors muss die elektrische Anlage des Motors
ordnungsgemäß geerdet werden. Ein falscher
Masseanschluss führt zu unkontrollierten und
unsicheren Strompfaden.
Unkontrollierte Strompfade können zur
Beschädigung der Oberflächen des
Kurbelwellenlagerzapfen und der Bauteile aus
Aluminium führen.
Motoren ohne Massebänder vom Motor zum
Rahmen können durch elektrische Entladung
beschädigt werden.
Um sicherzustellen, dass die elektrischen Anlagen
des Motors und der Motor ordnungsgemäß
funktionieren, muss ein Masseband vom Motor zum
Rahmen mit einem direkten Anschluss an die
Batterie verwendet werden. Dieser Anschluss kann
über einen direkten Masseanschluss am Rahmen
erfolgen.
Die Erdungsanschlüsse müssen fest und frei von
Korrosion sein. Der Drehstromgenerator des Motors
muss mit einem Kabel, das ausreichend
dimensioniert ist, um den gesamten Ladestrom des
Drehstromgenerators ableiten zu können, mit dem
negativen "-" Batterieanschluss geerdet werden.
Die Stromversorgungs- und Masseanschlüsse der
Motorelektronik müssen immer vom Isolator zur
Batterie erfolgen.
Motorelektronik
Unbefugte Eingriffe in die Installation des Elek-
troniksystems oder die Verkabelung des Erstaus-
rüsters
Körperverletzungen, unter Umständen mit Todes-
folge, und/oder Beschädigungen des Motors
führen.
Stromschlaggefahr. Der Pumpendüsenelemente
g03881463
verwenden Gleichspannung. Die ECM liefert Si-
gnale an die Pumpendüsenelemente. Während
des Motorbetriebs den Kabelstranganschluss der
Pumpendüsenelemente nicht berühren. Wenn die
Warnungen nicht beachtet werden, kann dies zu
Verletzungen, unter Umständen mit Todesfolge,
führen.
Dieser Motor verfügt über ein umfassendes,
programmierbares Motorüberwachungssystem. Das
Elektroniksteuergerät (ECM, Electronic Control
Module) überwacht die Betriebszustände des Motors.
Nimmt ein beliebiger Motorparameter einen Wert
außerhalb des zulässigen Bereichs an, greift das
ECM sofort ein.
Die Motorüberwachungssteuerung kann die
folgenden Aktionen ausführen:
• Warnung
• Drosselung
• Abschaltung
Mithilfe der folgenden überwachten
Motorbetriebsbedingungen und Bauteile können
Motordrehzahl und/oder Motorleistung begrenzt
werden:
• Motorkühlmitteltemperatur
• Motoröldruck
• Ansauglufttemperatur
• Ansaugkrümmer-Luftdruck
• Motordrehzahlsensoren
• Kraftstofftemperatur
sind
gefährlich
und
21
Sicherheit
Motorelektronik
i06565775
können
