36
Betrieb
Sensoren und elektrische Komponenten
Sensoren und elektrische
Komponenten
Die Abbildung im Abschnitt zeigt die typische Lage
der Sensoren und anderer elektrischer Komponenten
am Industriemotor. Aufgrund der Einsatzart können
bestimmte Motoren anders aussehen.

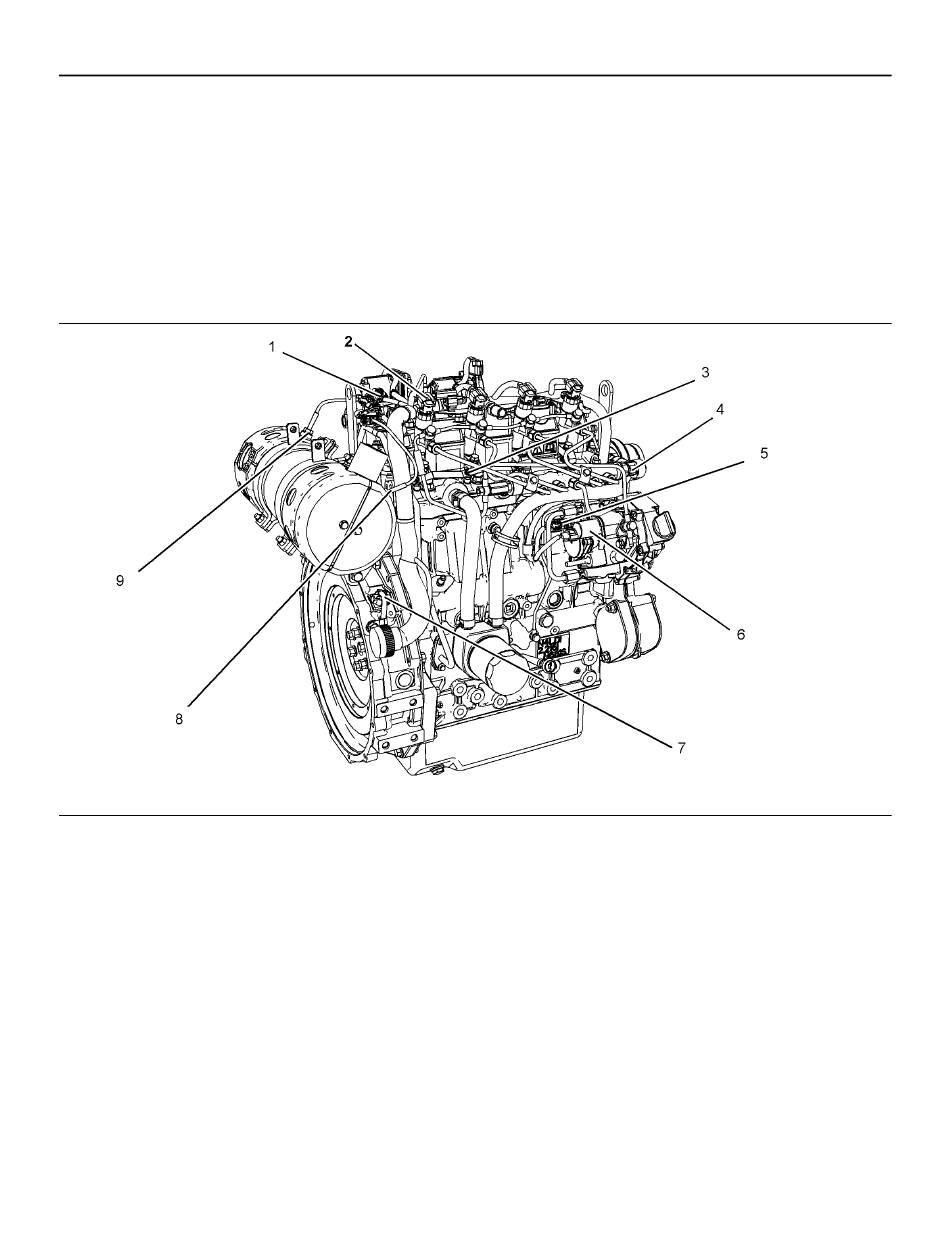

Abbildung 25
Typische Ausführung
(1) Ansaugkrümmer-Ladedrucksensor
(2) Elektronisch gesteuerte Einspritzdüse
(3) Glühkerze
(4) Kraftstoffdrucksensor (Verteilerrohr-
Drucksensor)
i06565791
(5) Kraftstofftemperatursensor
(6) Kraftstoffzumessmagnetventil für die
Hochdruck-Kraftstoffförderpumpe
(7) Kurbelwellendrehzahl-/
Zündzeitpunktsensor
SGBU9075
(8) Auslasstemperatursensor des Diesel-
Oxidationskatalysators (DOC, Diesel
Oxidation Catalyst)
(9) DOC-Einlasstemperatursensor
g06013009
