Bedienung
Bedienkonsole (bei Variante „Pro")
5 . 2
Die Bedienkonsole befindet sich an der rechten Gehäuseseite der SE-Einheit.

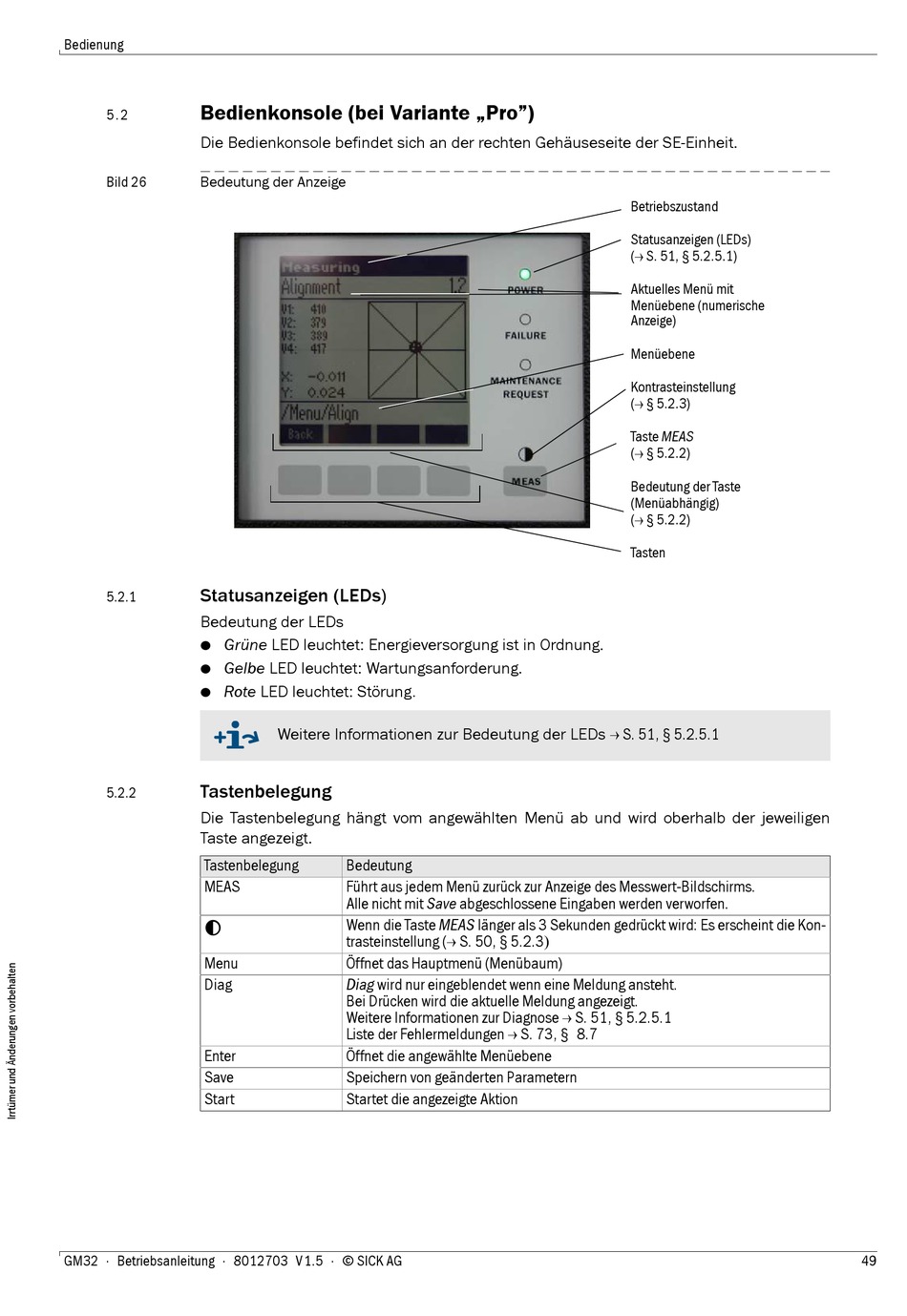

Bild 26 Bedeutung der Anzeige

Statusanzeigen (LEDs)

5.2.1
Bedeutung der LEDs
Grüne LED leuchtet: Energieversorgung ist in Ordnung.
●
Gelbe LED leuchtet: Wartungsanforderung.
●
Rote LED leuchtet: Störung
●

Tastenbelegung

5.2.2
Die Tastenbelegung hängt vom angewählten Menü ab und wird oberhalb der jeweiligen
Taste angezeigt.
Tastenbelegung
MEAS

Menu
Diag
Enter
Save
Start
GM32 · Betriebsanleitung · 8012703 V1.5 · © SICK AG
.
Weitere Informationen zur Bedeutung der LEDs  S. 51, § 5.2.5.1
Bedeutung
Führt aus jedem Menü zurück zur Anzeige des Messwert-Bildschirms.
Alle nicht mit Save abgeschlossene Eingaben werden verworfen.
Wenn die Taste MEAS länger als 3 Sekunden gedrückt wird: Es erscheint die Kon-
trasteinstellung ( S. 50, § 5.2.3
Öffnet das Hauptmenü (Menübaum)
Diag wird nur eingeblendet wenn eine Meldung ansteht.
Bei Drücken wird die aktuelle Meldung angezeigt.
Weitere Informationen zur Diagnose  S. 51, § 5.2.5.1
Liste der Fehlermeldungen  S. 73, § 8.7
Öffnet die angewählte Menüebene
Speichern von geänderten Parametern
Startet die angezeigte Aktion
Betriebszustand
Statusanzeigen (LEDs)
( S. 51, § 5.2.5.1)
Aktuelles Menü mit
Menüebene (numerische
Anzeige)
Menüebene
Kontrasteinstellung
( § 5.2.3)
Taste MEAS
( § 5.2.2)
Bedeutung der Taste
(Menüabhängig)
( § 5.2.2)
Tasten
49
