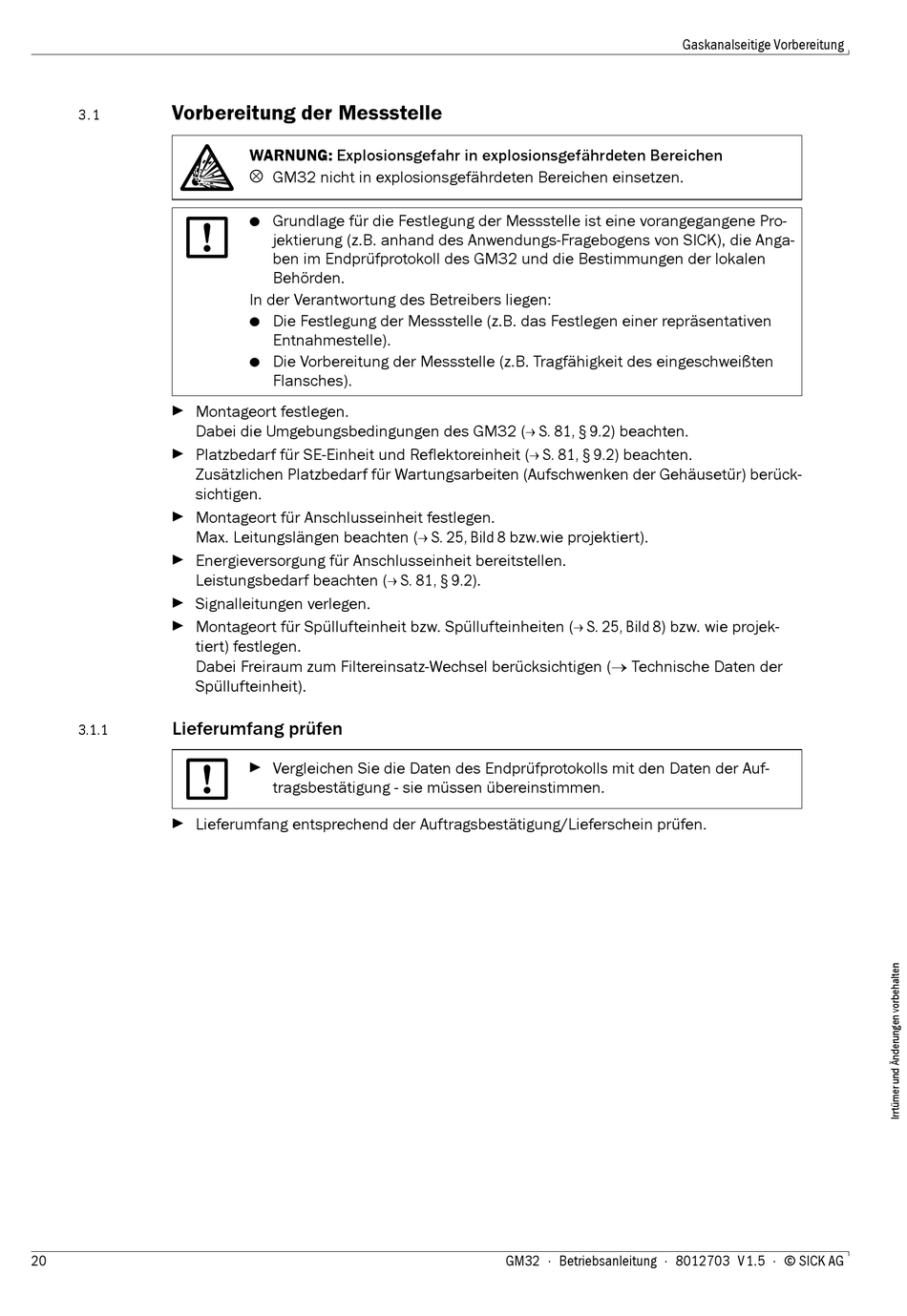

Vorbereitung der Messstelle

3. 1
 Montageort festlegen.
Dabei die Umgebungsbedingungen des GM32 ( S. 81, § 9.2) beachten.
 Platzbedarf für SE-Einheit und Reflektoreinheit ( S. 81, § 9.2) beachten.
Zusätzlichen Platzbedarf für Wartungsarbeiten (Aufschwenken der Gehäusetür) berück-
sichtigen.
 Montageort für Anschlusseinheit festlegen.
Max. Leitungslängen beachten ( S. 25, Bild 8 bzw.wie projektiert).
 Energieversorgung für Anschlusseinheit bereitstellen.
Leistungsbedarf beachten ( S. 81, § 9.2).
 Signalleitungen verlegen.
 Montageort für Spüllufteinheit bzw. Spüllufteinheiten ( S. 25, Bild 8) bzw. wie projek-
tiert) festlegen.
Dabei Freiraum zum Filtereinsatz-Wechsel berücksichtigen ( Technische Daten der
Spüllufteinheit).
Lieferumfang prüfen
3.1.1
 Lieferumfang entsprechend der Auftragsbestätigung/Lieferschein prüfen.
20
WARNUNG: Explosionsgefahr in explosionsgefährdeten Bereichen

GM32 nicht in explosionsgefährdeten Bereichen einsetzen.
Grundlage für die Festlegung der Messstelle ist eine vorangegangene Pro-
●
jektierung (z.B. anhand des Anwendungs-Fragebogens von SICK), die Anga-
ben im Endprüfprotokoll des GM32 und die Bestimmungen der lokalen
Behörden.
In der Verantwortung des Betreibers liegen:
Die Festlegung der Messstelle (z.B. das Festlegen einer repräsentativen
●
Entnahmestelle).
Die Vorbereitung der Messstelle (z.B. Tragfähigkeit des eingeschweißten
●
Flansches).
 Vergleichen Sie die Daten des Endprüfprotokolls mit den Daten der Auf-
tragsbestätigung - sie müssen übereinstimmen.
GM32 · Betriebsanleitung · 8012703 V 1.5 · © SICK AG
Gaskanalseitige Vorbereitung
