Triggerung der Messwertaufnahme

Das aktuelle Zeilensignal wird erst nach einem gültigen Triggerereignis weiterverarbeitet und die Messwerte daraus be­
rechnet. Die Messwertdaten werden dann an die weitere Berechnung, z. B. Mittelwert, Statistik, sowie die Ausgabe über
eine digitale oder analoge Schnittstelle weitergereicht.
In die Berechnung der Mittelwerte oder Statistik können deshalb unmittelbar vor dem Triggerereignis liegende Messwerte
nicht einfließen, stattdessen aber ältere Messwerte, die bei vorhergehenden Triggerereignissen erfasst wurden.
6.3.9.3

Beispiel

Die Anschlüsse für Synchronisation bzw. Triggerung am Sensor erwarten RS422-Pegel. Das nachfolgende Beispiel zeigt
die Anpassung einer 24V-Triggerquelle mit dem Pegelwandler SU4-1 aus dem optionalem Zubehör.
10
+24 V
Trigger-
A
7
quelle
B
8
Z
9
GND
11
12
GND

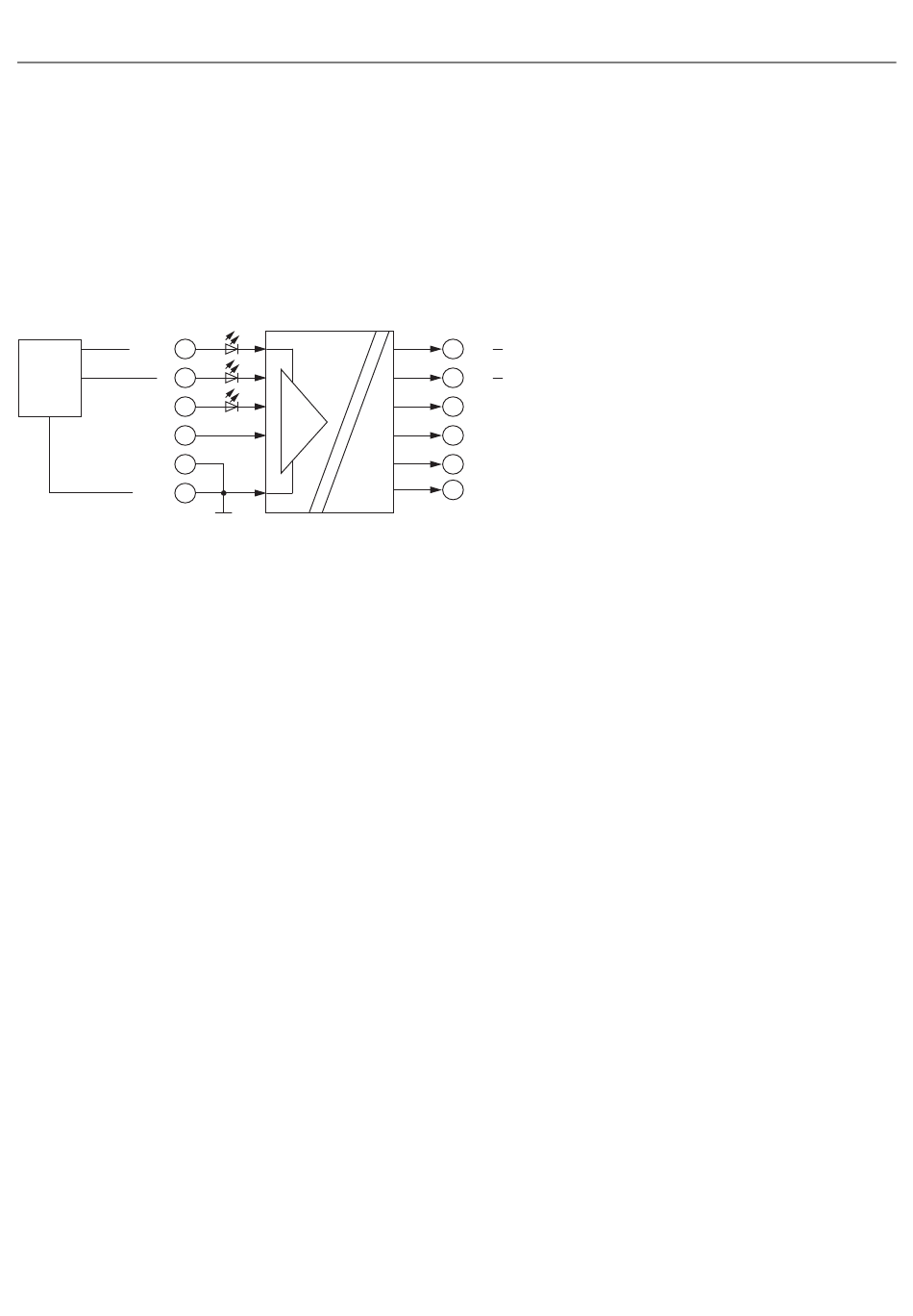

Abb. 6.9: Pegelanpassung von HTL auf RS422 mit dem Pegelwandler SU4-1
optoCONTROL 2700
TTL / HTL
H1
H2
H3
RS422
+
1
A
Sync + / Trigger
-
4
/A
Sync - / Trigger
+
2
B
-
5
/B
+
3
Z
-
6
/Z
