4.3.9

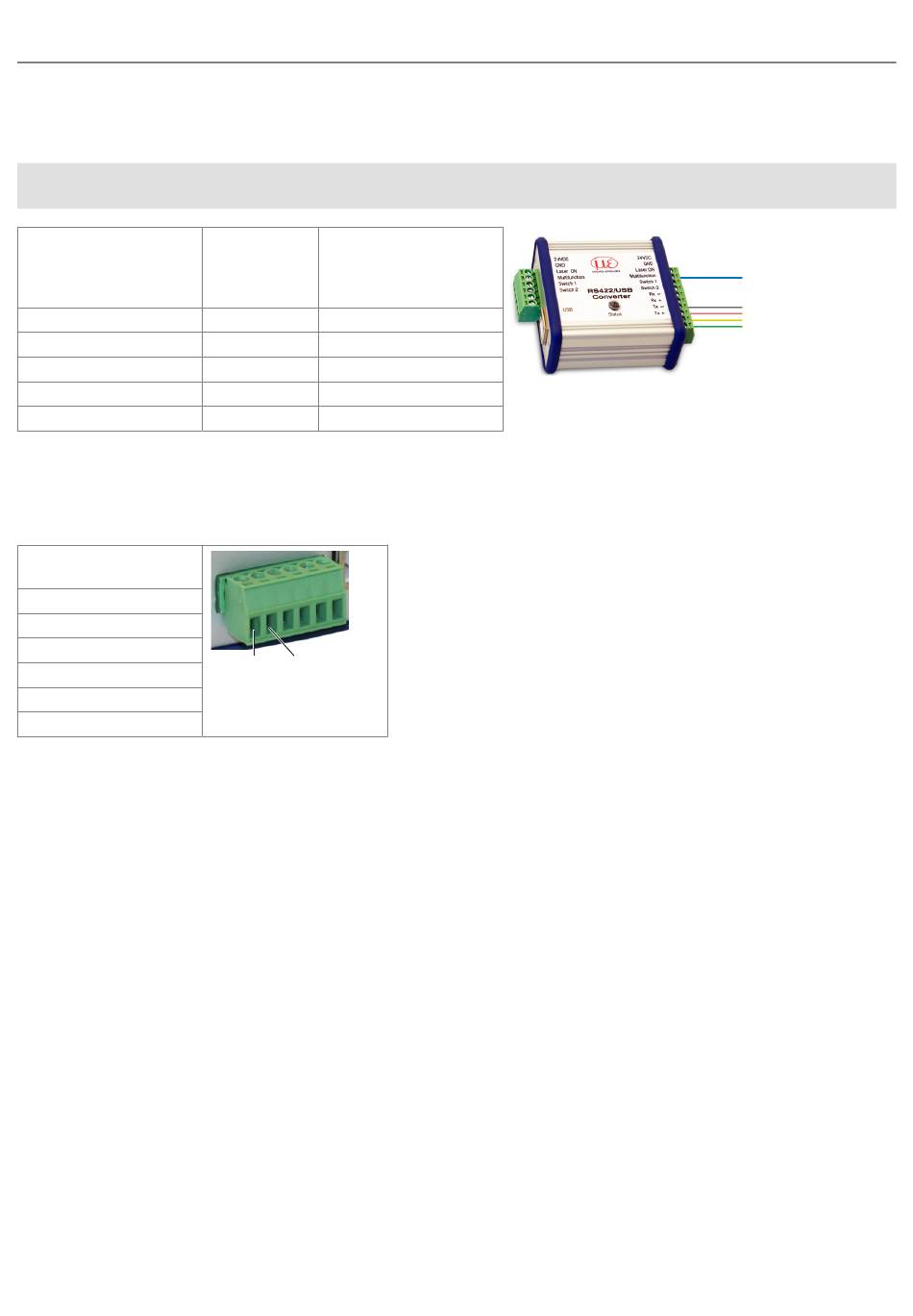

RS422-Verbindung mit USB-Konverter IF2001/USB
Für die Verbindung zwischen Sensor und PC müssen die Leitungen gekreuzt werden.
i
Trennen beziehungsweise verbinden Sie die Sub-D-Verbindung zwischen RS422 und USB-Konverter
nur im spannungslosen Zustand.
power | rs422
12-pol M12-Buchse, (Pin)
Tx + (5)
Tx - (8)
Rx + (4)
Rx - (6)
GND (2)
Abb. 4.9: Pin-Belegung IF2001/USB
Symmetrische Differenzsignale nach EIA-422, nicht galvanisch von der Versorgungsspannung getrennt.
Verwenden Sie ein geschirmtes Kabel mit verdrillten Adern, z. B. PC/SC2700-x/OE.
IF2001/USB
6-pol Klemmleiste
24 VDC
GND
Laser ON
Multifunction
Switch 1
Switch 2
Abb. 4.10: Anschluss Versorgung am Konverter IF2001/USB
optoCONTROL 2700
PC/SC2700-x
Endgerät (Konverter) Typ
IF2001/USB
Adernfarbe
von MICRO-EPSILON
10-pol. Klemmleiste
Rosa
Rx +
Grau
Rx -
Grün
Tx +
Gelb
Tx -
Blau
GND
24 VDC GND
Abb. 4.16: IF2001_USB mit PC_SC2700 50x31 rgb TIF
Installation und Montage
Seite 27
