6.4.2
Rechnung
6.4.2.1
Datenquelle, Parameter, Rechenprogramme
In jedem Berechnungsblock kann ein Rechenschritt durchgeführt werden. Hierzu müssen das Rechen-Programm, die
Datenquellen und die Parameter des Rechen-Programmes eingestellt werden.
Median
Gleitende Mittelung
Rekursive Mittelung
Dicke
Formel
Berechnung
Formel
Duplizieren

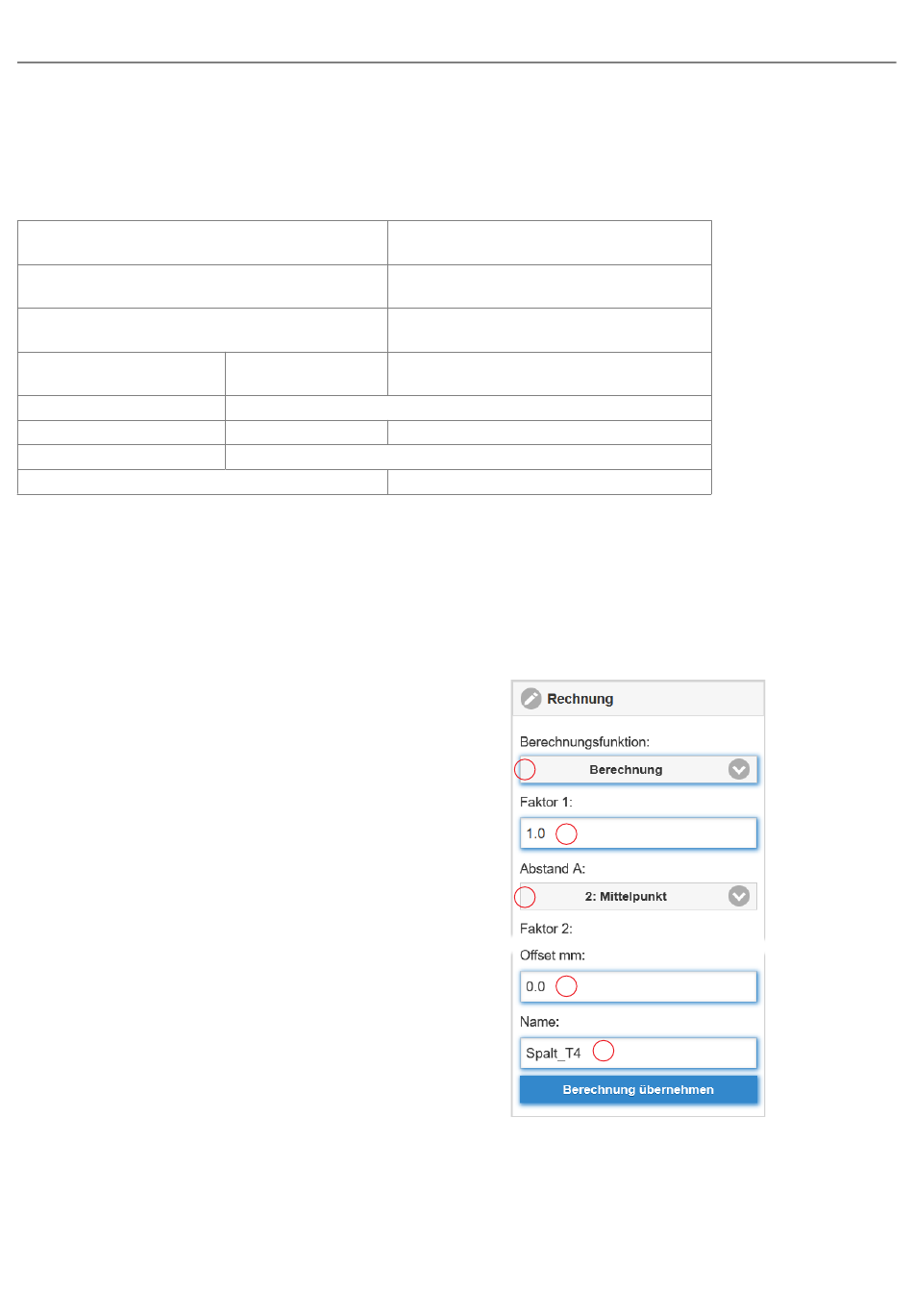

Abb. 6.9: Mögliche Rechenprogramme
Berechnungsfunktion ergänzen
►
Wechseln Sie in den Reiter
Reihenfolge für das Anlegen eines Berechnungsblockes:
Wählen Sie ein Programm (1) aus , z. B. Mittelwert.
●
Definieren Sie die Parameter (2).
●
Bestimmen Sie die Datenquelle(n) (3).
●
Geben Sie dem Block einen Namen (4).
●
Klicken Sie auf die Schaltfläche
●
Abb. 6.10: Reihenfolge bei der Programmauswahl
optoCONTROL 2700
Signal oder Ergebnis
Anzahl Werte
Signal oder Ergebnis
Anzahl Werte
Signal oder Ergebnis
Anzahl Werte
Differenzbildung
Signal oder Ergebnis
Signal Abstand A < Signal Abstand B
Abstand B - Abstand A
Summenbildung
Signal oder Ergebnis
Faktor 1 * Abstand A + Faktor 2 * Abstand B + Offset
Signal oder Ergebnis
>
Einstellungen
Signalverarbeitung
Berechnung
übernehmen.
>
.
Rechnung
1
2
3
2
4
Erweiterte Einstellungen
