6.3.6
Auswertebereich
Der Auswertebereich kann im Sensor individuell gesetzt werden. Die Maskierung begrenzt den Auswertebereich (ROI -
Region of interest) für die Kantendetektion und damit die Abstandsberechnung im Videosignal. Diese Funktion wird ver
wendet, um z. B. störende Kanten zu unterdrücken. Die Maskierung (Anfang, Ende) wird in die beiden linken Felder an
der Seite (in %) eingetragen. Ab Werk ist die Markierung auf 0 % (Anfang) und 100 % (Ende) eingestellt.
Auswertebereich

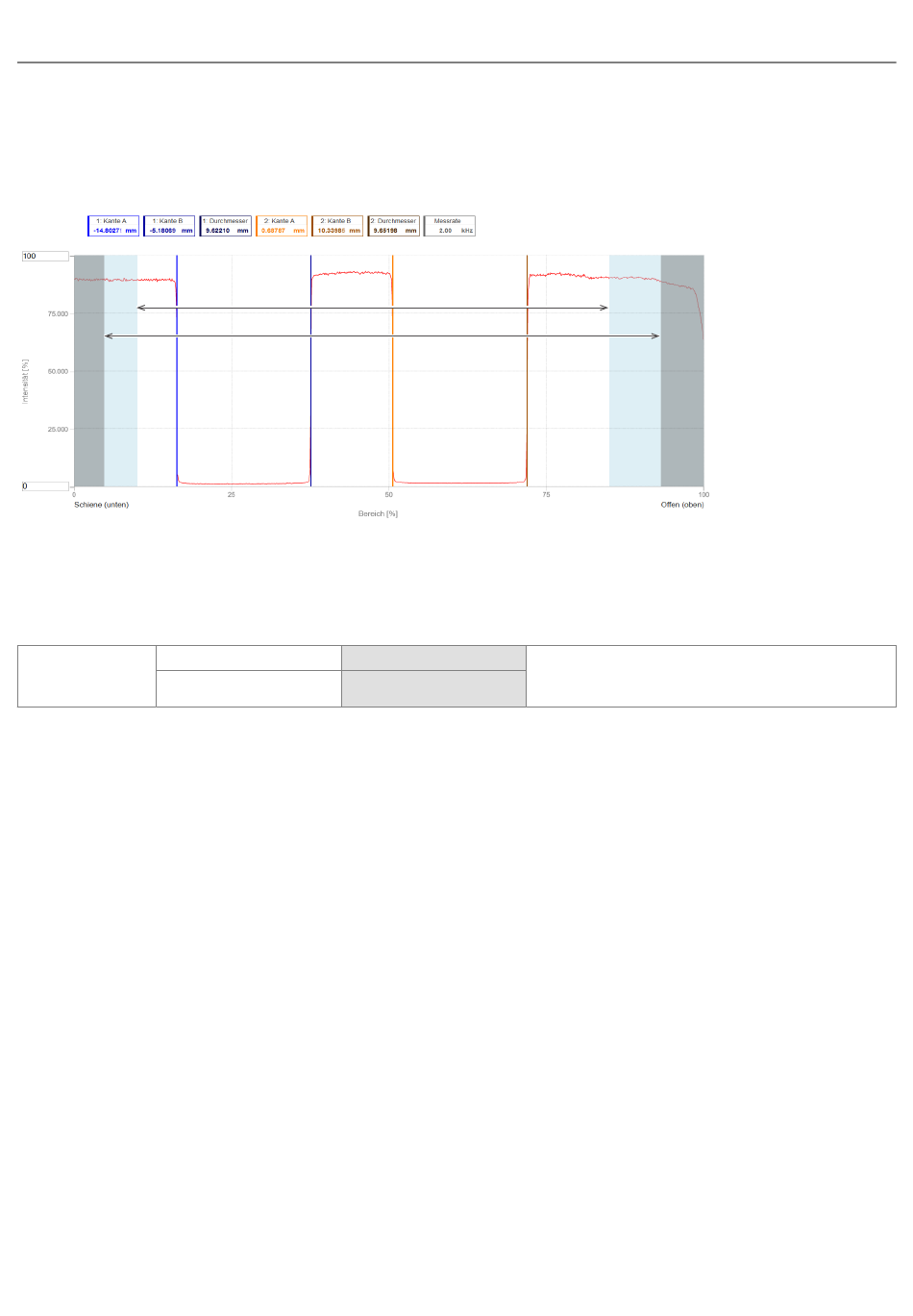

Abb. 6.5: Begrenzung des verwendeten Videosignals
Hilfetext: Auswertebereich (ROI)Der Auswertebereich kann eingeschränkt werden, wenn z.B. Fremdlicht bestimmter Wel
lenlänge (blau, rot, IR) Störungen im Videosignal verursacht. Der Wert für den "Bereichsanfang" muss kleiner sein als der
Wert für das "Bereichsende".Wertebereich von 0 ... 100 %.
Auswertebereich
Bereichsanfang
(ROI)
Bereichsende
Auswertebereich definieren
►
Wechseln Sie in den Reiter
►
Nehmen Sie die gewünschten Einstellungen vor und bestätigen Sie mit
optoCONTROL 2700
Messbereich
Wert
Wert
Einstellungen
Wertebereich von 0 ... 100 %.
Der Wert für den "Bereichsanfang" muss kleiner sein
als der Wert für das "Bereichsende".
>
Messwertaufnahme
> Auswertebereich.
Einstellungen
speichern.
Erweiterte Einstellungen
Seite 46
