2
Funktionsprinzip, Technische Daten
2.1
Beschreibung
Der optoCONTROL 2700 ist ein hochauflösendes, beidseitig telezentrisches Mikrometer zum Messen von Dimensions
größen wie Durchmesser, Spalt, Position und auch Segmenten per Schattenwurf- bzw. Lichtschnittverfahren.
Der Sensor besteht aus einer Lichtquelle und einem Empfänger, die über ein achtpoliges Kabel elektrisch verbunden
sind. Eine Montageschiene bildet die mechanische Verbindung zwischen Lichtquelle und Empfänger.
Der Sensor bietet eine hohe Messrate und erreicht Genauigkeiten im Mikrometerbereich. Dies ermöglicht präzise Mes
sungen auch in schnellen Prozessen.
Bei einer Durchmesserbestimmung führen geneigte Messobjekte in xy-Richtung zu verfälschten Messergebnissen. Dies
wird durch eine aktive Neigungskorrektur im laufenden Betrieb bei voller Messrate korrigiert.
Die gesamte Auswertung erfolgt im Empfänger.
Lichtquelle
Montageschiene

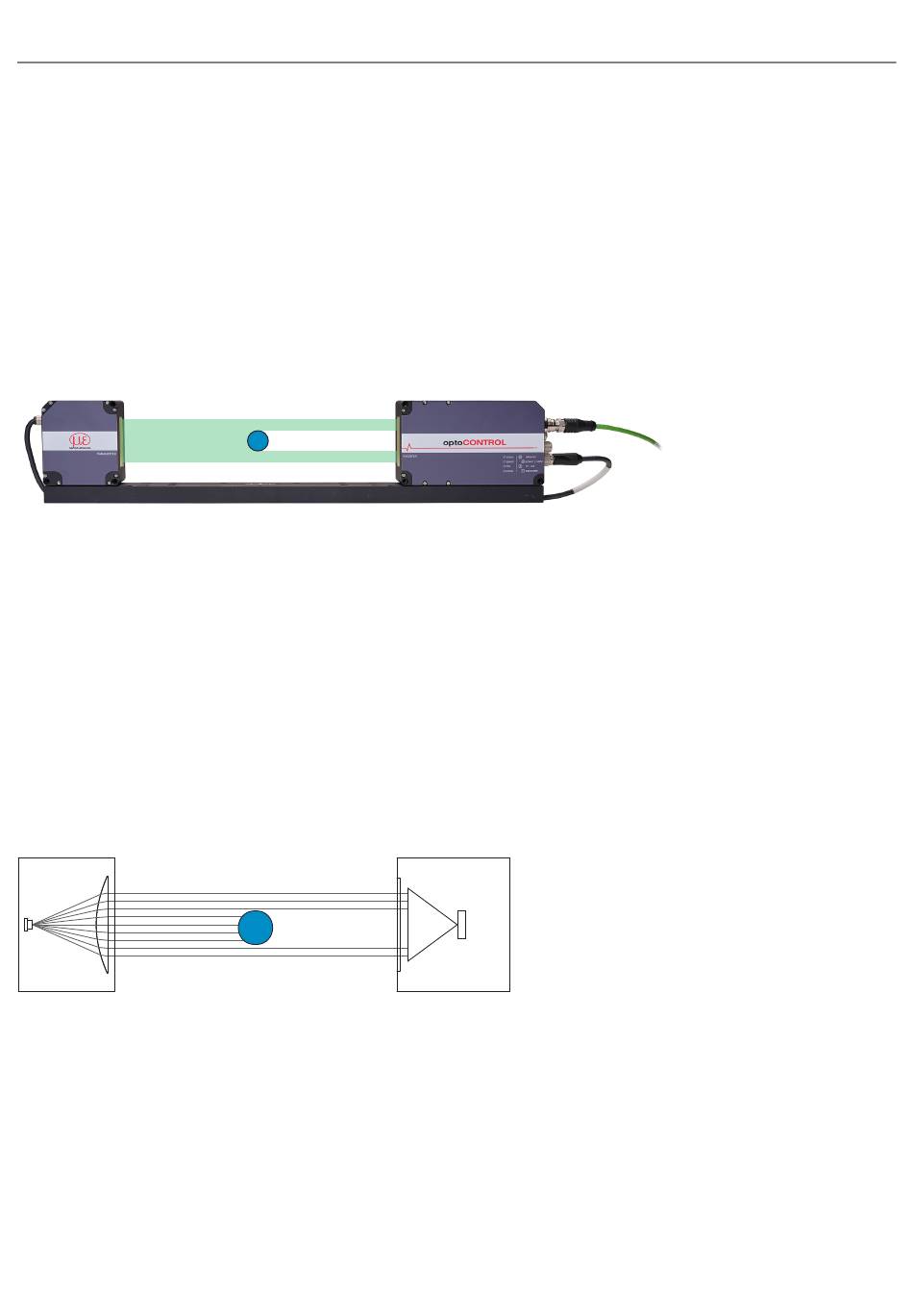

Abb. 2.1: Sensor optoCONTROL 2700
2.2
Funktionsprinzip
Der Sensor arbeitet nach dem Schattenwurfprinzip und misst berührungslos die Dimensionen eines Messobjekts oder die
Lage einer Körperkante.
Die Lichtquelle erzeugt mittels hochwertiger telezentrischer Optik einen kollimierten Lichtstrahl. Die Lichtquelle ist auf den
Empfänger ausgerichtet, bei dem das gesendete Licht durch ein telezentrisches Objektiv auf eine Bildmatrix auftrifft. So
bald sich ein Messobjekt zwischen Lichtquelle und Empfänger befindet, wird ein Teil des Lichts abgeschattet und trifft
nicht auf die Bildmatrix.
Auf der Bildmatrix erfolgt die Erkennung von Verdunkelungen oder Abschattungen. So werden Kantenpositionen erkannt
und aus der Abschattung abgeleitete Dimensionsgrößen wie Durchmesser, Spalten, Positionen und auch mehrere Seg
mente ausgewertet.
Weder Lichtquelle noch Empfänger enthalten bewegte Teile, sodass der Sensor nahezu verschleißfrei arbeitet.
Lichtquelle
Kollimierter Lichtstrahl
Abb. 2.2: Messprinzip optoCONTROL 2700
Die Suchrichtung definiert den Startpunkt für eine Kantendefinition und damit die Nummerierung bzw. Reihenfolge.
Standard: Suche Kante beginnend von MBA (Messbereichsanfang) aus
●
Umgekehrt: Suche Kante beginnend von MBE (Messbereichsende) aus
●
optoCONTROL 2700
Messobjekt
Messobjekt
Empfänger
Empfänger
MBE
MBA
Bildmatrix
Funktionsprinzip, Technische Daten
Seite 9
