ASCOspeed 5500
Beispiel: V
= 6 m/min = 0,1 m/s;
min
0
5 ,
=
=
AVERAGE
×
50
0
1 ,
Hinweise:
• Die interne Berechnung der Länge ist unabhängig von der eingestellten Mittelungszeit!
• Sollte innerhalb der Mittelungszeit keine Messung erfolgen, weil das Objekt steht oder stark vibriert, so
erfolgt je nach Einstellung (s. 7.13.6 Fehlerbehandlung bei Signalausfällen) die Ausgabe „0" oder
„E.EEE" (Fehler, s. auch Status)
• Bei Geräten mit Artikelnummer 4400003 (Synchrongerät) und 4400004 (Master-Slavegerät) ist die Hard-
waremittelung ab Werk voreingestellt.
• Ab Geschwindigkeiten über 570 m/min (9,5 m/s) empfehlen wir, die Hardwaremittelung zu aktivieren
(Systemkommando: HAVOn 1).
• Mit AVErage = 0 wird der externe Triggereingang oder Eingang IN6 als Synchroneingang genutzt (siehe
7.17.6).
7.10.2 Mittelungstyp
Die Spezifikation des Mittelungstypen erfolgt mit dem Befehl AVType. Der Parameter „N" steht für eine nor-
male Mittelung. Es wird die Summe über die Mittelungszeit gebildet und anschließend die Summe durch die
Anzahl der Messwerte dividiert. Der Parameter „R" steht für die rekursive Mittelung.
Syntax: AVType [c]
7.11 Triggerung der Längenmessung
7.11.1 Signaltriggerung (Hardware-Trigger)
Die Ausgabe der Längenmessung beim ASCOspeed kann durch ein externes Signal (TRIG IN) gesteuert
werden. Das Triggersignal könnte z.B. von einer Lichtschranke oder SPS kommen.
7.11.2 Triggertyp
Der Befehl TRIGger dient zur Festlegung der Art des Triggertyps. Grundsätzlich wird in Pegeltriggerung
(Trigger 0, Trigger 1) und Flankentriggerung (Trigger 2, Trigger 3) unterschieden.
Syntax: TRIGger [n]
Code
Triggerereignis
0
H-Pegel
1
L-Pegel
2
L/H-Flanke
3
H/L-Flanke
Tabelle 7-3: Triggertyp
Einzelmessung :
Die Längenmessung läuft so lange der Pegel des Triggersignals dem vorgewählten Triggerereignis
entspricht. Danach wird die Messung gestoppt und der betroffene Ausgabekanal (Analog, Impuls, Se-
riell) aktualisiert.
Das Triggersignal hat hier den Charakter eines Torsignals für die Längenmessung.

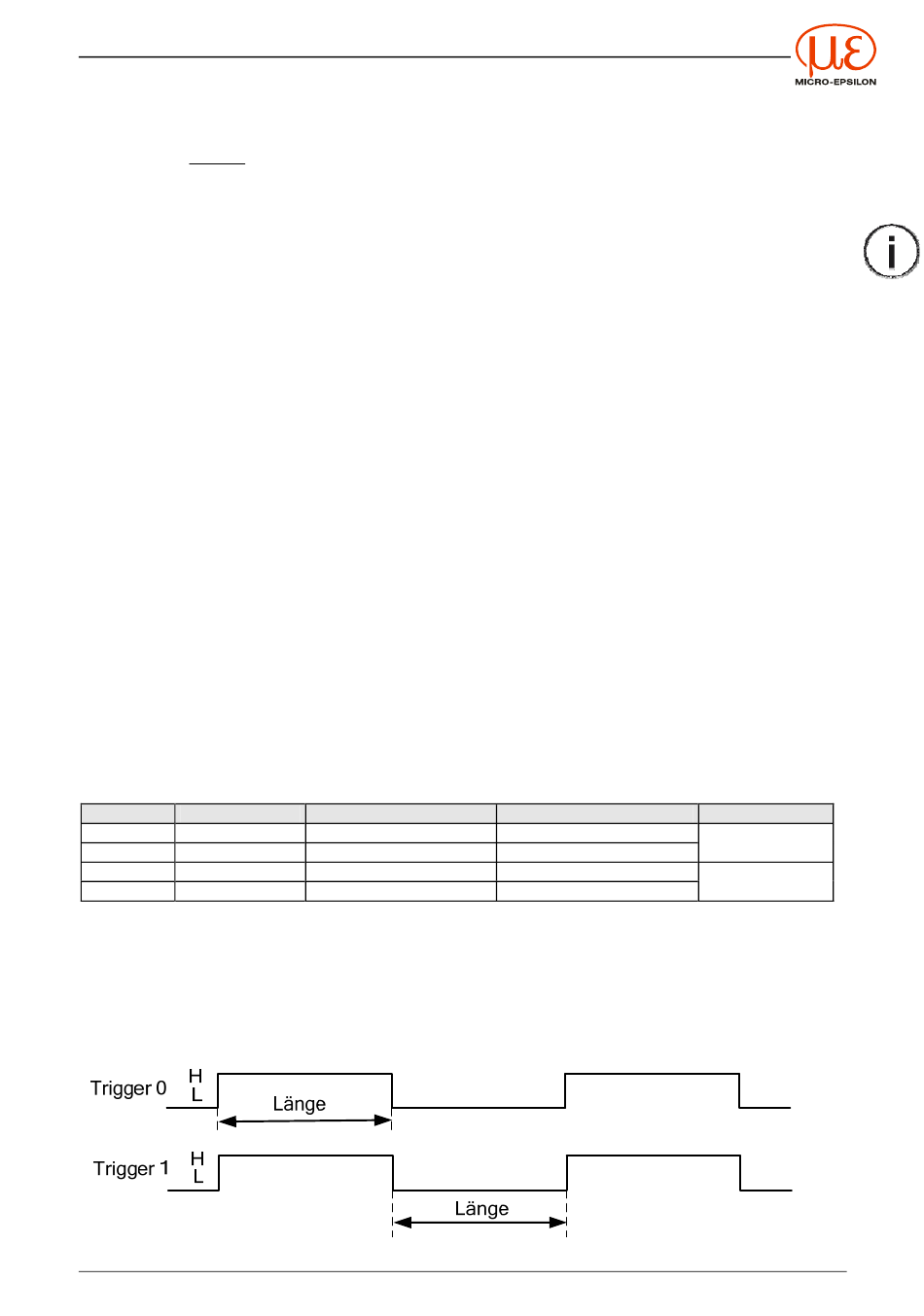

Abbildung 7.3: Gemessene Länge bei Einzelmessung (Pegeltrigger, s. Tabelle 7-3)
X9750166-A10
Rate = 50
=
→
0
1 ,
s
100
ms
n
(c = „N" normal, c= „R" rekursiv)
(n = 0, 1, 2, 3)
Pegel an ´TRIG IN´
High: +4 bis +30 mA
Low: -30 bis +0,1 mA
low/high-Flanke
high/low-Flanke
=
100
Verwendung
Einzelmessung
Einzelmessung
kontinuierliche Messung
kontinuierliche Messung
Programmierung
Charakter
Torsignal
Triggersignal
Seite 37 von 84
