6.3.2
Definition Segmente
Diese Funktion ist möglich in Verbindung mit dem Preset Mehrsegment und daraus abgeleiteten Setups.
Ab Werk ist die Detektion von vier Kanten hinterlegt, siehe Abbildung.

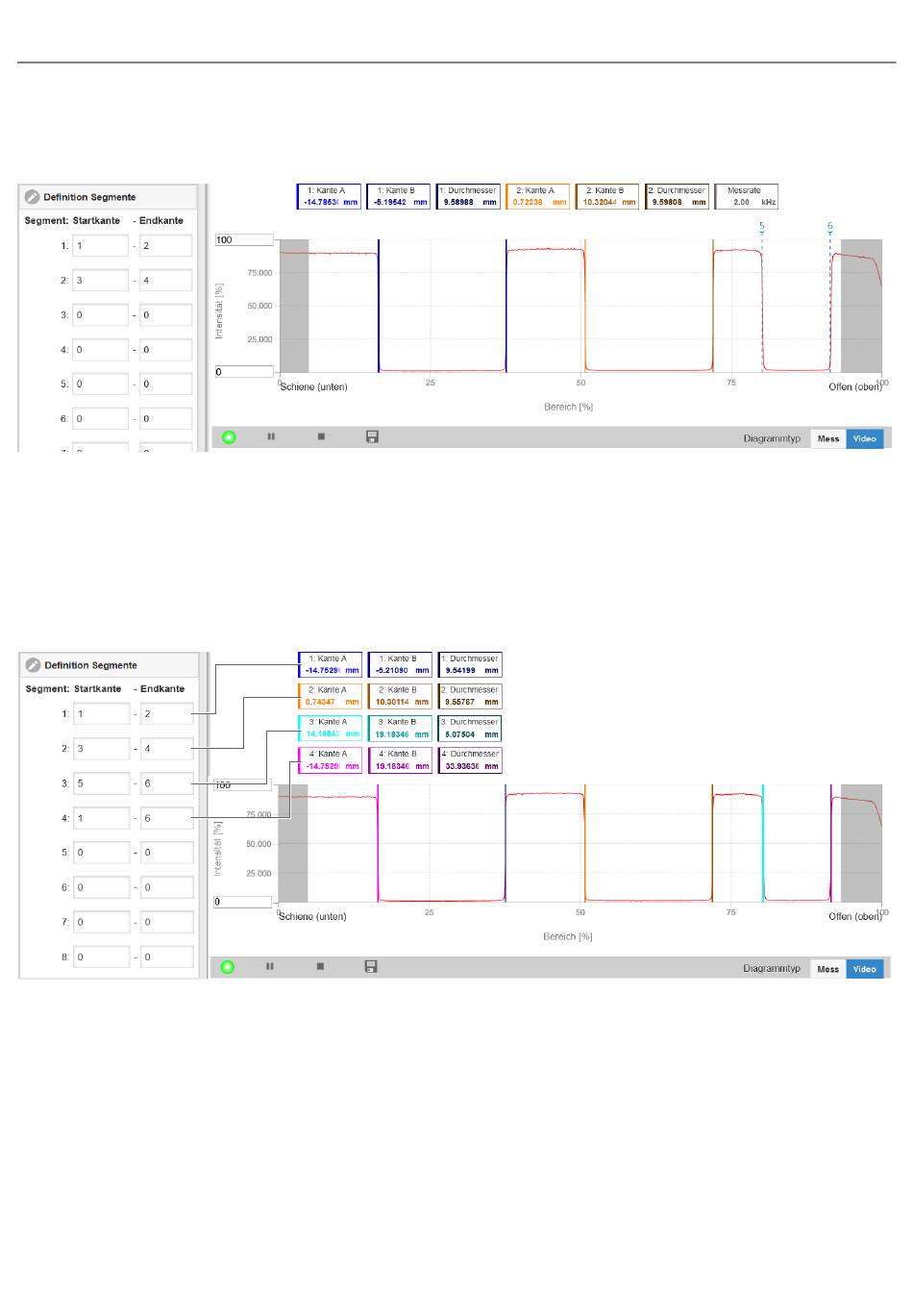

Abb. 6.3: Segmentdefinition ab Werk im Preset Mehrsegment
Messobjekt mit weniger als vier Kanten: nicht benötigte Textboxen enthalten "No peak".
Messobjekt mit mehr als vier Kanten: im Videosignal werden weitere Kanten mit senkrechten, blauen Peakmarkierungen
nummeriert.
Es können maximal 8 Segmente bzw. 16 Kanten definiert werden. Kante 1 ist die Kante, die der Sensor in Standard-
Suchrichtung (ab Messbereichsanfang) findet. Weitere Kanten werden aufsteigend nummeriert. Kante 0 ist der Messbe
reichsanfang. Ein 0-0: Segment wird ignoriert.
Abb. 6.4: Individuelle Segmentdefinition
Ablauf Segmentdefinition
►
Wechseln Sie in den Reiter
►
Definieren Sie passend zu Ihrem Messobjekt die Kantenbezüge.
►
Speichern Sie das entstandene Setup unter einem neuen Namen ab.
optoCONTROL 2700
>
Einstellungen
Messwertaufnahme
>
Definition
Segmente.
Erweiterte Einstellungen
Seite 44
