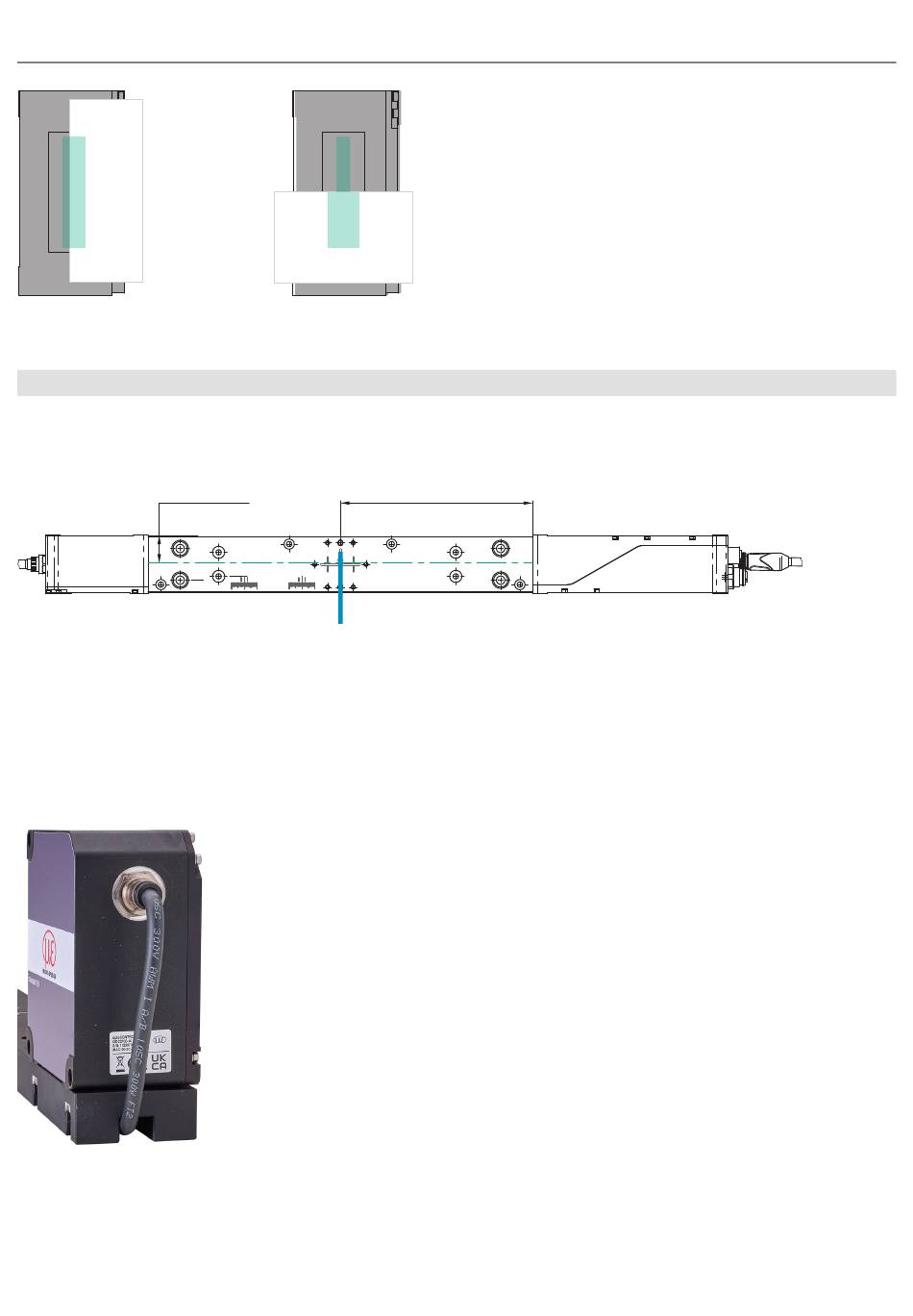

Abb. 4.8: Justagekontrolle mit Projektionsschirm (Papier) vor dem Empfänger, links vertikale und rechts horizontale Ori
entierung
i
Das Lichtband muss mittig auf das Eintrittsfenster des Empfängers treffen.
4.2.4
Kalibrierter Messabstand
Ser Sensor liefert bei Messabstand zwischen Messobjekt und Empfänger die spezifizierten Technischen Daten.
22 (.87)
22 (.87)
Measurement plane
Messebene
Abb. 4.9: Kalibrierter Messabstand
Berücksichtigen Sie gegebenenfalls seitliche Führungen, um Querbewegungen des Messobjektes zu vermeiden.
4.3
Elektrische Anschlüsse
4.3.1
Lichtquelle
Die Lichtquelle wird vom Empfänger versorgt.
Abb. 4.10: Integriertes Versorgungskabel an der Lichtquelle
►
Verbinden Sie das integrierte Kabel der Lichtquelle mit dem Empfänger vor dem Einschalten der Spannungsversor
gung.
optoCONTROL 2700
22
Messobjekt
Messobjekt
150 (5.91)
150
Measuring distance
Messabstand
Installation und Montage
Seite 20
