1.
Warnhinweise
Schließen Sie die Spannungsversorgung und das Anzeige-/ Ausgabegerät nach den
Sicherheitsvorschriften für elektrische Betriebsmittel an. Die Versorgungsspannung darf
angegebene Grenzen nicht überschreiten.
> Verletzungsgefahr, Beschädigung oder Zerstörung des Sensors
Vermeiden Sie Stöße und Schläge auf den Sensor. Vermeiden Sie die dauernde
Einwirkung von Staub und Spritzwasser auf den Sensor. Auf den Sensor dürfen keine
aggressiven Medien (Waschmittel, Kühlemulsionen) einwirken.
> Beschädigung oder Zerstörung des Sensors
Weitere Informationen zum Sensor können Sie in der Betriebsanleitung nachlesen.
Diese finden Sie Online unter:
https://www.micro-epsilon.de/download/manuals/man--scanCONTROL-26xx--de.pdf
https://www.micro-epsilon.de/download/manuals/man--scanCONTROL-29xx--de.pdf
2.
Hinweise zur Produktkennzeichnung
Das Produkt erfüllt die Anforderungen nach CE und UKCA. Alle in der Betriebsanleitung
beschriebenen Vorgaben und Sicherheitshinweise sind einzuhalten.
3.
Bestimmungsgemäßes Umfeld
- Schutzart:
- Temperaturbereich:
ƒ Betrieb:
ƒ Lagerung:
- Luftfeuchtigkeit:

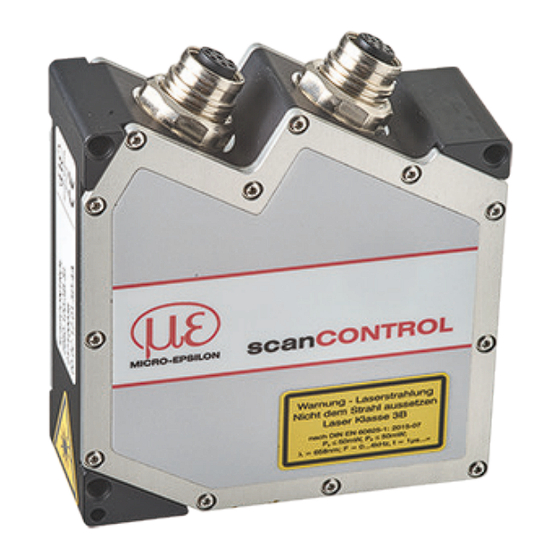

scanCONTROL 26xx / 29xx
Montageanleitung
scanCONTROL
IP65
0 ... +45 °C (bei freier Luftzirkulation)
-20 ... +70 °C
5 ... 95 % RH (nicht kondensierend)
2600/2650/2900/2950
Seite 1
Werbung
Verwandte Anleitungen für MICRO-EPSILON scanCONTROL 29 0 Serie
Inhaltszusammenfassung für MICRO-EPSILON scanCONTROL 29 0 Serie
- Seite 1 Medien (Waschmittel, Kühlemulsionen) einwirken. > Beschädigung oder Zerstörung des Sensors Weitere Informationen zum Sensor können Sie in der Betriebsanleitung nachlesen. Diese finden Sie Online unter: https://www.micro-epsilon.de/download/manuals/man--scanCONTROL-26xx--de.pdf https://www.micro-epsilon.de/download/manuals/man--scanCONTROL-29xx--de.pdf Hinweise zur Produktkennzeichnung Das Produkt erfüllt die Anforderungen nach CE und UKCA. Alle in der Betriebsanleitung beschriebenen Vorgaben und Sicherheitshinweise sind einzuhalten.
- Seite 2 Lasersicherheit Der scanCONTROL 26xx/29xx arbeitet mit einem Halbleiterlaser der Wellenlänge 658 nm (sichtbar/rot). Wenn beide Hinweisschilder im angebauten Zustand verdeckt sind, muss der Anwender selbst für zusätzliche Hinweisschilder an der Anbaustelle sorgen. Der Betrieb des Lasers wird optisch durch die LED am Sensor angezeigt, siehe Be- triebsanleitung Kap.
- Seite 3 Laserklasse 3B Die Sensoren sind in die Laserklasse 3B eingeordnet. Der Laser wird gepulst betrieben, die maximale optische Leistung ist ≤ 50 mW. Die Pulsfrequenz hängt von der eingestellten Messrate ab (0 ... 4 kHz). Die Pulsdauer der Peaks wird abhängig von der Messrate und Reflektivität des Messobjektes geregelt und kann 1 ...
- Seite 4 Anschlüsse, LED-Anzeigen 1 Ethernet-Buchse 2 Multifunktionsbuchse (Stromversorgung, I/O) Multifunktionsbuchse Bezeichnung Sensorstecker Kabelfarbe Bemerkung PCR3000-x + 11 V - 30 V DC (Nennwert 24 V); max. 5 W Blau +Laser on/off Weiß Verfügbar bei Option SI -Laser on/off Braun RS422 Rot-blau RS422 Ein- bzw.
- Seite 5 RS422, Synchronisation Der RS422-Anschluss (Pin 11 und 12 des Multifunktionsports) kann wahlweise mit einer der beiden folgenden Konfigurationen betrieben werden: - RS422 (halb-duplex): Programme laden und Sensorsteuerung - Synchronisation/Triggerung: Synchronisation bzw. Triggerung mittels Schaltsignalen Trigger, Encoder, Mode-Umschaltung Die Schalteingänge des Multifunktionsports können wahlweise als Encoder-, als Trigge- reingänge oder zum Laden von zuvor gespeicherten User-Modes verwendet werden.
- Seite 6 Spannungsversorgungen galvanisch voneinander getrennt sein. > Beschädigung des Sensors und/oder der Ethernet-Karte! - Es kann eine feste IP-Adresse vergeben werden. Verwenden Sie zur Netzwerkkonfiguration das Programm sensorTOOL. Dieses Programm finden Sie online unter https://www.micro-epsilon.de/service/down- load/software. scanCONTROL 26xx / 29xx Seite 6...
- Seite 7 LED-Anzeigen LED Laser on LED state Grün: Laser einge- Grün: Messung aktiv schaltet Grün, blinkt lange Datenübertragung läuft. Grün, blinkt kurz Steuerungszugriffe Rot, blinkt Fehlercode Die LED state zeigt verschiedene Fehlerzustände durch Blinken an. Wenn einige Sekunden lang kein Blinken erfolgt, ist kein Fehler aufgetreten.
- Seite 8 Montieren Sie den Sensor entsprechend den Montagevorschriften. Installieren Sie die Software. Die Software finden Sie online auf der Produktseite des Sensors oder im Bereich Download: https://www.micro-epsilon. de/2D_3D/laser-scanner/Software/ downloads/. Folgen Sie dem Dialog durch den Installati- onsvorgang. A. Lesen der Installationshilfe B.
- Seite 9 Ihr erstes Profil Starten Sie scanCONTROL Configuration Tools. Klicken Sie in der Hauptansicht auf Profile anzeigen. Sollte die Software in der Statuszeile die Fehlermeldung Kein scanCONTROL Sensor gefunden anzeigen, überprüfen Sie die Ethernet-Verbindung zwischen scanCONTROL und PC. Auf der linken Seite können Sie die Einstellungen für Ihre Messaufgabe vornehmen. Die rechte Seite zeigt die gemessenen Profildaten und weitere Informationen zum Messvorgang.
- Seite 10 Lieferumfang - 1 Sensor scanCONTROL 26xx/29xx mit integriertem Controller - 1 Multifunktionskabel PCR3000-5, Länge 5 m; für Versorgung, Trigger und RS422; Schraubstecker und freie Kabelenden - Kalibrierprotokoll / Montageanleitung - 2 Schutzkappen Weiterführende Informationen Weiterführende Informationen erhalten Sie in - der beigefügten Online-Dokumentation, - den Abschnitten „Status- und Fehlermeldungen“...
- Seite 11 scanCONTROL 26xx / 29xx Seite 11...
- Seite 12 MICRO-EPSILON Messtechnik GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland, Tel. +49 (0) 85 42/1 68-0 Your local contact: www.micro-epsilon.com/contact/worldwide/ X9770299-A062123HDR...
