4.3.7
Multifunktionseingang
Die Multifunktionseingänge ermöglichen die Funktionen Triggerung und Encoder. Die Funktion hängt von der Program
mierung der Eingänge und vom Zeitverhalten des Eingangssignals ab. Die Eingänge sind nicht galvanisch getrennt.
Typ 1
Typ 2
Typ 3
Type 1
Type 2
Type 3
1

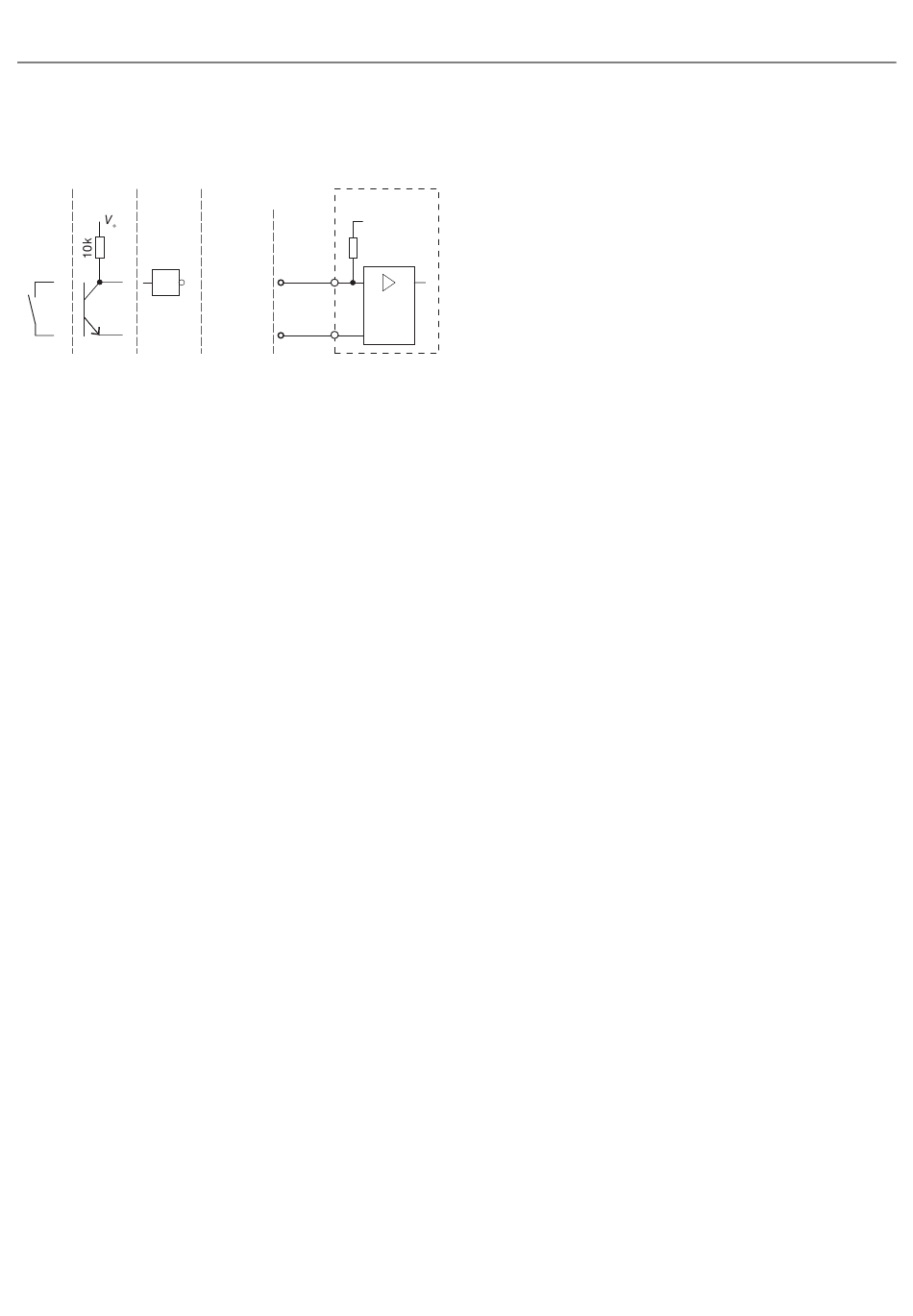

Abb. 4.14: Beschaltung für die Multifunktionseingänge
optoCONTROL 2700
SCA2700-x
SCA2700-x
ODC2700
V
H
Rot/Blau
Red/Blue
12
Rosa
Pink
15
Grau/Rosa
Grey/Pink
17
Grau
GND 8
Grey
GND 8
Braun
10
Brown
10
3,3V-Logik (LVTTL): Low ≤ 0,8 V; High ≥ 2 V
5V-Logik (TTL): Low ≤ 0,8 V; High ≥ 2 V
24V-Logik (HTL): Low ≤ 3 V; High ≥ 8 V (max 30 V)
Interner Pull-up-Widerstand, ein offener Eingang wird
als High erkannt.
Verbinden Sie den Eingänge mit GND, um die Funkti
on auszulösen.
Installation und Montage
Seite 25
