4.3.2
Empfänger
Auf dem Gehäuse des Empfängers sind beidseitig die Anschlussbuchsen bezeichnet.
4pol M12 female connector
4pol M12 Buchse Ethernet
Ethernet
12pol M12 female connector
12pol M12 Buchse
Power supply, RS422, Synchronization
Versorgung, RS422, Synchronisation
17pol M12 male connenctor
17pol M12 Stecker
Analog output, I/O
Analogausgang, I/O (Trigger, Encoder)
Anschluss Lichtquelle
Connection light source

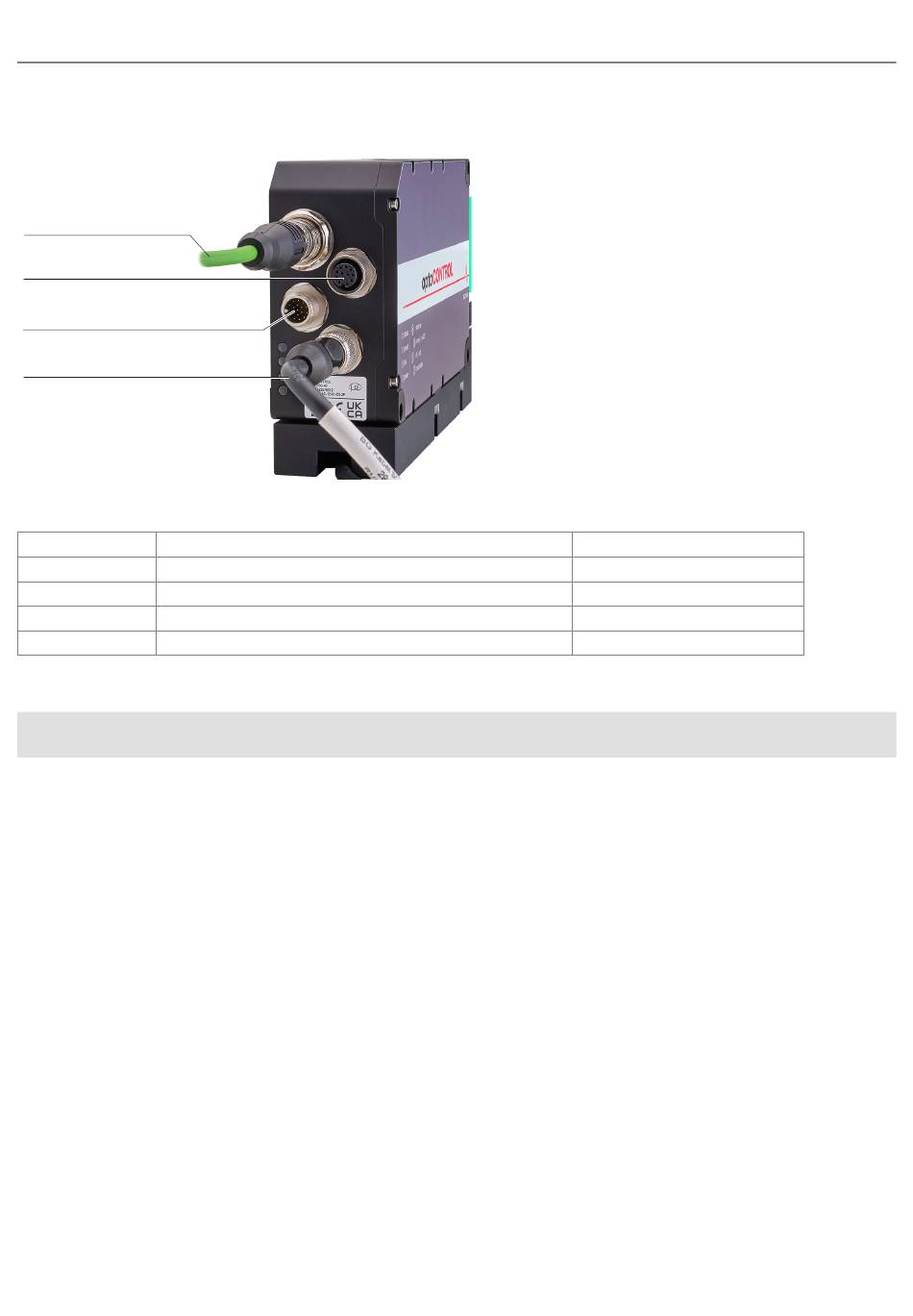

Abb. 4.11: Elektrische Anschlüsse Empfänger
Gehäusesiebdruck
Signal(e)
ethernet
Ethernet
power / rs422
Versorgung, RS422, Synchronisation
in / out
Analogausgang, Schaltausgänge, Funktionseingänge
transmitter
Lichtquelle
Abb. 4.1: Belegung Steckverbinder
i
Nicht benötigte Anschlüsse sind mit Schutzkappen zu versehen, um den möglichen IP-Schutzgrad zu
erreichen.
optoCONTROL 2700
Optionales Kabel
SCD2700-5 M12
PC/SC2700-x
SCA2700-x
Im Lieferumfang enthalten
Installation und Montage
Seite 21
