6.4
Signalverarbeitung
6.4.1
Neigungskorrektur
Der Sensor erkennt verkippte Messobjekte. Der daraus resultierende Messfehler wird mit Hilfe des zweidimensionalen
Videosignals kompensiert.
Empfänger
MBE
MBA

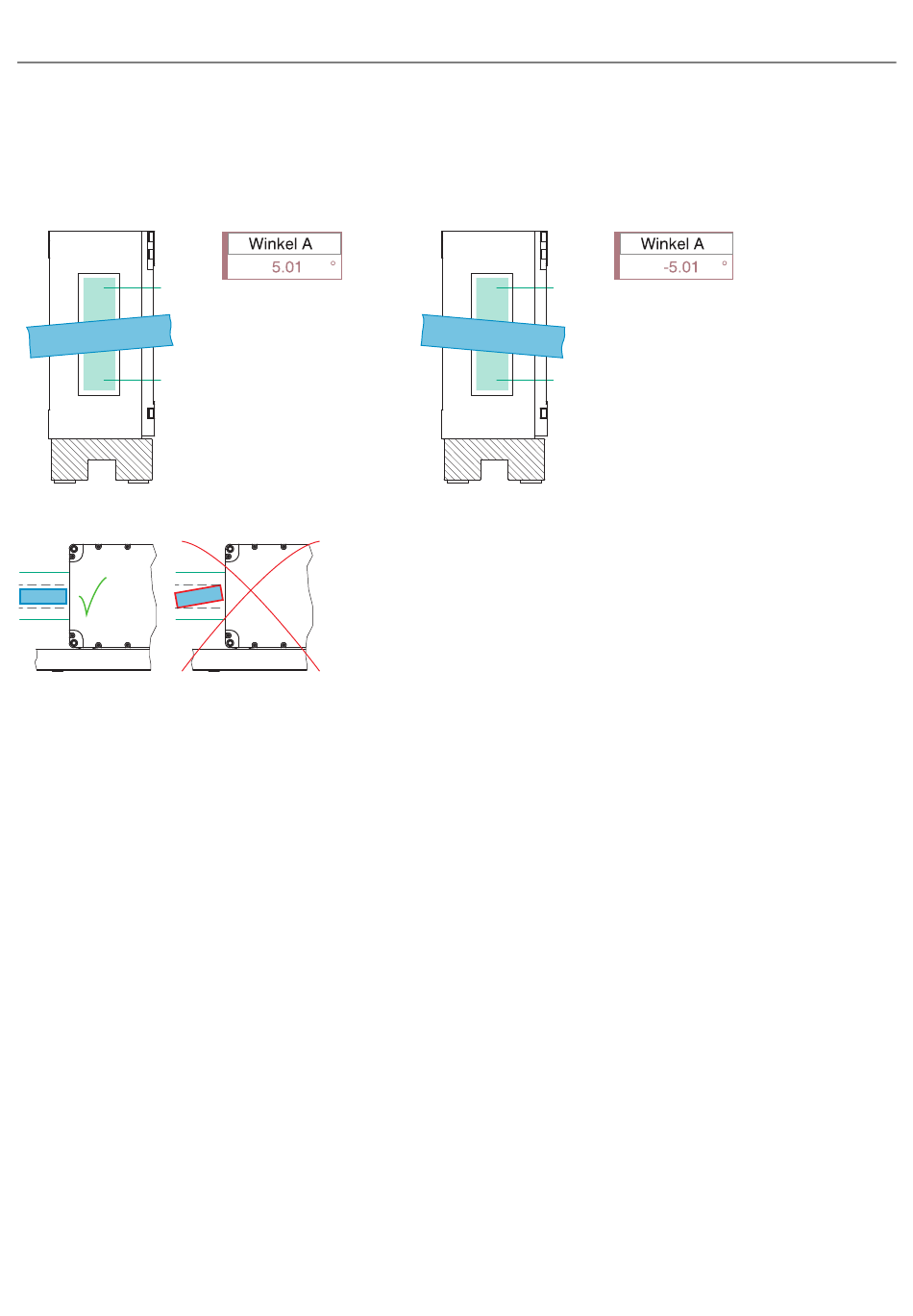

Abb. 6.8: Messwertanzeige für gegen den Uhrzeigersinn gekippte Messobjekte (links) und im Uhrzeigersinn (rechts)
MBE
MBE
MBA
MBA
Empfänger
Abb. 6.10: Richtig: Kanten Messopjekt parallel zu Lichtvorhang (links), falsches Messergebnis durch gedrehtes Messob
jekt (rechts)
Mit Auslieferung des Sensors ab Werk ist die Neigungskorrektur deaktiviert (Aus).
Eine Neigungskorrektur ist mit den Presets
möglich. In daraus abgeleiteten Setups ist eine Neigungskorrektur ebenso möglich.
Spaltmessung
Neigungskorrektur aktivieren
►
Wechseln Sie in den Reiter
Sie
aus.
An
Eine Neigungskorrektur ist mit einer Verkippung bis zu ±45°des Messobjektes möglich.
optoCONTROL 2700
Korrektur
möglich
Korrektur
nicht möglich
Empfänger
Drahtmessung, Durchmesser, Konturmessung, Mehrsegment
Einstellungen > Signalverarbeitung > Neigungskorrektur
Empfänger
MBE
MBA
Erweiterte Einstellungen
Korrektur
möglich
und wählen
und
Seite 51
