Betrieb
Flanken-Triggerung mit steigender oder fallender Flanke.
Startet Messwertaufnahme, sobald die gewählte Flanke am
Triggereingang erkannt wird. Der Sensor gibt bei erfüllter
Triggerbedingung die festgelegte Anzahl an Messwerten aus.
Wertebereich von 1 ... 2.147.483.646.
Die Pulsdauer muss mindestens 2 ms betragen.
Software-Triggerung. Die Aufnahme der Messwerte wird durch das Kommando TRIGGERSW ausgelöst. Nach dem
Triggerereignis gibt der Sensor die zuvor eingestellte Anzahl an Messwerten aus oder startet eine kontinuierliche
Messwertausgabe. Die Messwertausgabe kann auch über ein Kommando beendet werden.
6.5.2
Triggerung der Messwertaufnahme
Die Messwertaufnahmetriggerung verarbeitet Messungen, die ab dem Triggerereignis erfasst werden. Zuvor erfasste
Messwerte werden verworfen. Die Aufnahmetriggerung hat damit direkten Einfluss auf die weitere Messwertverarbeitung.
Der Sensor korrigiert Fehler intern über die Einstellungen in den gespeicherten Konfiguationen. Bei bewegten Zielen und
einer Datenaufnahme-Triggerung empfiehlt Micro-Epsilon die Betriebsarten Automatik (Auto) und Schnell (Fast).
6.5.3
Triggerung der Messwertausgabe
Die Berechnung der Messwerte erfolgt fortlaufend und unabhängig vom Triggerereignis. Ein Triggerereignis löst nur die
Ausgabe der Werte über die RS422-Schnittstelle aus.
i
Die Aufnahmetriggerung setzt voraus, dass die Datenaufnahme im Sensor aktiv ist.
optoNCDT ILR2250

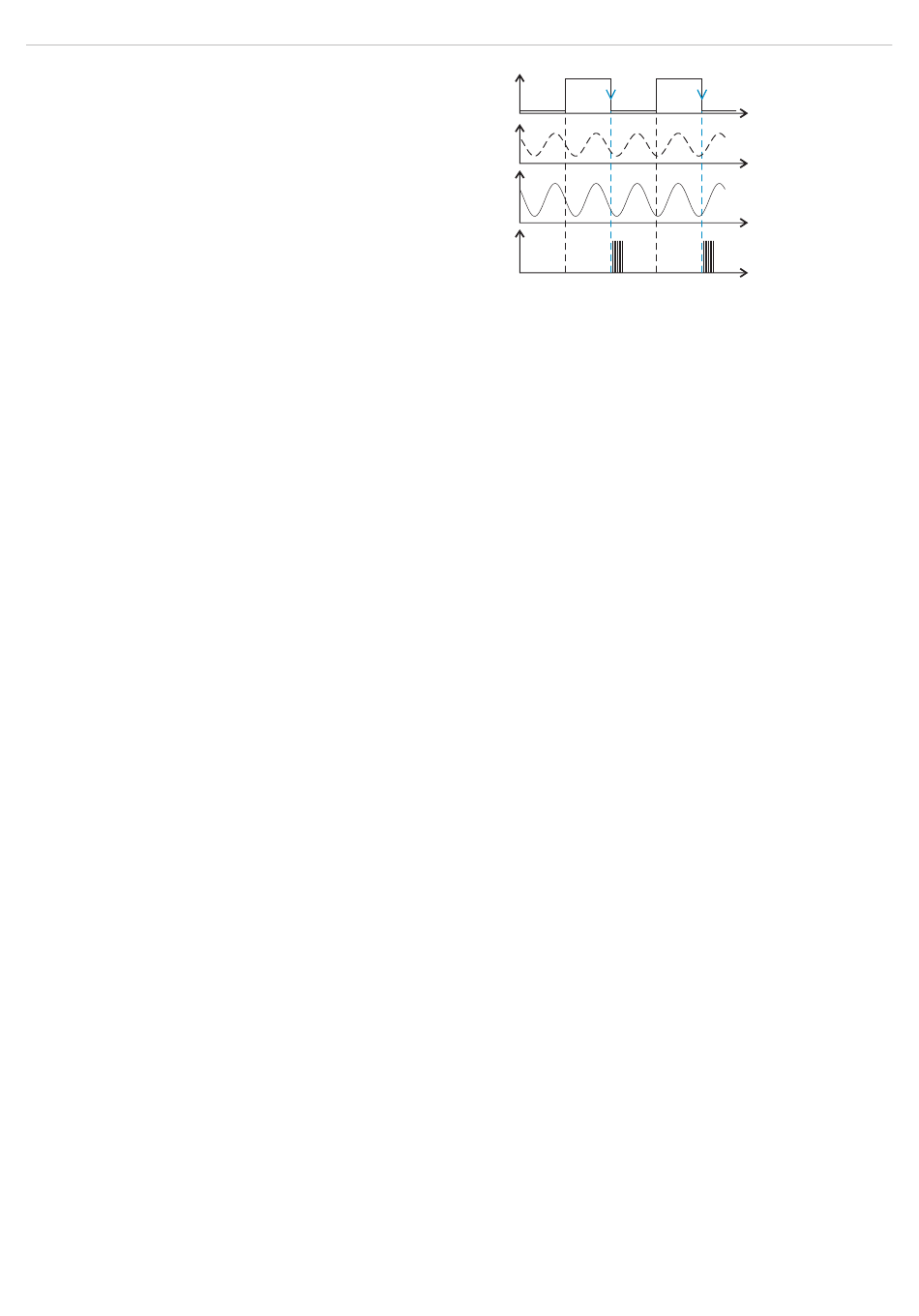

Abb. 24 Triggerflanke HL (oben) mit Analogausgang A0 und RS422-Ausgangssignal D0 (unten)
U
I
W
A
0
D
0
t
t
t
t
