1.
Warnhinweise
Schließen Sie die Spannungsversorgung und das Anzeige-/ Ausgabegerät nach den
Sicherheitsvorschriften für elektrische Betriebsmittel an. Die Versorgungsspannung darf
angegebene Grenzen nicht überschreiten.
> Verletzungsgefahr, Beschädigung oder Zerstörung des Sensors
Vermeiden Sie Stöße und Schläge auf den Sensor. Vermeiden Sie die dauernde
Einwirkung von Staub und Spritzwasser auf den Sensor. Auf den Sensor dürfen keine
aggressiven Medien (Waschmittel, Kühlemulsionen) einwirken.
> Beschädigung oder Zerstörung des Sensors
Lesen Sie vor dem Einsatz des Sensors die ausführliche Betriebsanleitung.
Diese finden Sie online auf www.micro-epsilon.de.
2.
Hinweise zur CE-Kennzeichnung
Für scanCONTROL 26xx/29xx gilt:
- EU-Richtlinie 2014/30/EU
- EU-Richtlinie 2011/65/EU
Der Sensor ist ausgelegt für den Industriebereich.
Der Sensor erfüllt die Anforderungen, wenn bei Installation und Betrieb die in der Be-
triebsanleitung beschriebenen Richtlinien eingehalten werden.
3.
Bestimmungsgemäßes Umfeld
- Schutzart:
- Temperaturbereich:
ƒ Betrieb:
ƒ Lagerung:
- Luftfeuchtigkeit:

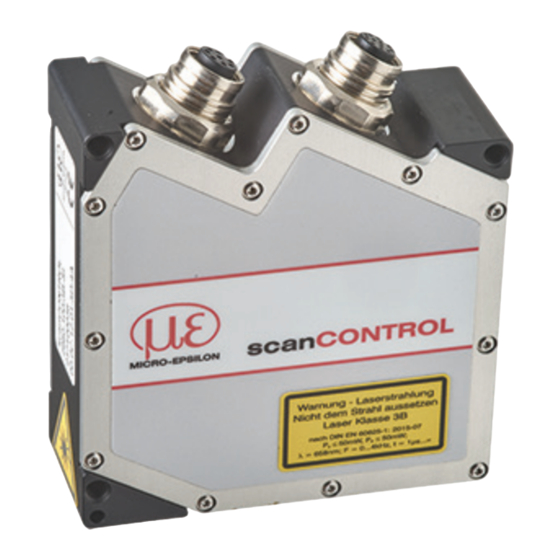

scanCONTROL 26xx / 29xx
Montageanleitung
scanCONTROL
IP65
0 ... +45 °C (bei freier Luftzirkulation)
-20 ... +70 °C
5 - 95 % (nicht kondensierend)
2600/2650/2900/2950
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MICRO-EPSILON scanCONTROL 26 Serie
Inhaltszusammenfassung für MICRO-EPSILON scanCONTROL 26 Serie
- Seite 1 Einwirkung von Staub und Spritzwasser auf den Sensor. Auf den Sensor dürfen keine aggressiven Medien (Waschmittel, Kühlemulsionen) einwirken. > Beschädigung oder Zerstörung des Sensors Lesen Sie vor dem Einsatz des Sensors die ausführliche Betriebsanleitung. Diese finden Sie online auf www.micro-epsilon.de. Hinweise zur CE-Kennzeichnung Für scanCONTROL 26xx/29xx gilt: - EU-Richtlinie 2014/30/EU - EU-Richtlinie 2011/65/EU Der Sensor ist ausgelegt für den Industriebereich.
-
Seite 2: Lasersicherheit
Lasersicherheit Die Sensoren scanCONTROL 26xx/29xx arbeiten mit einem Halbleiterlaser der Wel- lenlänge 658 nm (sichtbar/rot). Der Betrieb des Lasers wird optisch durch die LED am Sensor angezeigt, siehe Betriebsanleitung Kap. 3.3. Beim Betrieb der Sensoren sind die einschlägigen Vorschriften nach DIN EN 60825-1 (VDE 0837, Teil 1 von 07/2015) und die in Deutschland gültige Unfall- verhütungsvorschrift „Laserstrahlung“... - Seite 3 Die Sensoren der Laserklasse 3B erfordern einen externen Schlüsselschalter zur Laserabschaltung, siehe Kapitel 5.2.6. Der Laserbereich ist deutlich erkennbar zu machen und dauerhaft zu kennzeichnen. Während des Betriebs muss der Laserbereich abgegrenzt und gekennzeichnet sein. Strahlfänger Lasereinrichtungen der Klasse 3B erfordern nach EN60825-1 neben dem obligatori- schen Schlüsselschalter einen Strahlabschwächer oder Strahlfänger, um den Laser- strahl zeitweise abzuschwächen bzw.
-
Seite 4: Anschlüsse, Led-Anzeigen
Anschlüsse, LED-Anzeigen 1 Ethernet-Buchse 2 Multifunktionsbuchse (Stromversorgung, I/O) Multifunktionsbuchse Bezeichnung Sensorstecker Kabelfarbe Bemerkung PCR3000-x + 11 V - 30 V DC (Nennwert 24 V); max. 5 W Blau +Laser on/off Weiß Verfügbar bei Option SI -Laser on/off Braun RS422 Rot-blau RS422 Ein- bzw. - Seite 5 RS422, Synchronisation Der RS422-Anschluss (Pin 11 und 12 des Multifunktionsports) kann wahlweise mit einer der beiden folgenden Konfigurationen betrieben werden: - RS422 (halb-duplex): Programme laden und Sensorsteuerung - Synchronisation/Triggerung: Synchronisation bzw. Triggerung mittels Schaltsignalen Trigger, Encoder, Mode-Umschaltung Die Schalteingänge des Multifunktionsports können wahlweise als Encoder-, als Trigge- reingänge oder zum Laden von zuvor gespeicherten User-Modes verwendet werden.
- Seite 6 Spannungsversorgungen galvanisch voneinander getrennt sein. > Beschädigung des Sensors und/oder der Ethernet-Karte! - Es kann eine feste IP-Adresse vergeben werden. Verwenden Sie zur Netzwerkkonfiguration das Programm sensorTOOL. Dieses Programm finden Sie online unter https://www.micro-epsilon.de/service/down- load/software. scanCONTROL 26xx / 29xx Seite 6...
-
Seite 7: Led-Anzeigen
LED-Anzeigen LED Laser on LED state Grün: Laser einge- Grün: Messung aktiv schaltet Grün, blinkt lange Datenübertragung läuft. Grün, blinkt kurz Steuerungszugriffe Rot, blinkt Fehlercode Die LED state zeigt verschiedene Fehlerzustände durch Blinken an. Wenn einige Sekunden lang kein Blinken erfolgt, ist kein Fehler aufgetreten. -
Seite 8: Schnellstart: Inbetriebnahme, Software
Montieren Sie den Sensor entsprechend den Montagevorschriften. Installieren Sie die Software. Die Software finden Sie online auf der Produktseite des Sensors oder im Bereich Download: https://www.micro-epsilon. de/2D_3D/laser-scanner/Software/ downloads/. Folgen Sie dem Dialog durch den Installati- onsvorgang. A. Lesen der Installationshilfe B. -
Seite 9: Ihr Erstes Profil
Ihr erstes Profil Starten Sie scanCONTROL Configuration Tools. Klicken Sie in der Hauptansicht auf Profile anzeigen. Sollte die Software in der Statuszeile die Fehlermeldung Kein scanCONTROL Sensor gefunden anzeigen, überprüfen Sie die Ethernet-Verbindung zwischen scanCONTROL und PC. Auf der linken Seite können Sie die Einstellungen für Ihre Messaufgabe vornehmen. Die rechte Seite zeigt die gemessenen Profildaten und weitere Informationen zum Messvorgang. -
Seite 10: Lieferumfang
- den Abschnitten „Status- und Fehlermeldungen“ und „Hinweise“ in der Bedienungs- anleitung zu scanCONTROL Configuration Tools. Details zu den einzelnen Programmen finden Sie in den jeweiligen Betriebsanleitungen oder in der Betriebsanleitung zu diesem Sensor, Kapitel 6.2. Die Betriebsanleitungen finden Sie Online auf www.micro-epsilon.de. scanCONTROL 26xx / 29xx Seite 10... - Seite 11 scanCONTROL 26xx / 29xx Seite 11...
- Seite 12 MICRO-EPSILON Messtechnik GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland, Tel. +49 (0) 85 42/1 68-0 Your local contact: www.micro-epsilon.com/contact/worldwide/ X9770299-A052110HDR...
