Danfoss VLT Lift Drive LD 302 Kurzanleitung Seite 10

Abschaltung. Die Überlastfunktion bietet Motorüberlastschutz der Klasse 20. Unter
Warnungen und Alarme finden Sie ausführlichere Informationen zur Abschaltfunktion.
• Da die Motorkabel Hochfrequenzstrom führen, ist eine getrennte Verlegung der Netz-,
Motor- und Steuerkabel wichtig. Verwenden Sie hierzu Kabelkanäle oder getrennte
abgeschirmte Kabel. Die Nichtbeachtung dieser Vorgabe könnte die optimale Funktion
des Frequenzumrichters und anderer angeschlossenen Geräte beeinträchtigen.
• Versehen Sie alle Frequenzumrichter mit Kurzschluss- und Überlastschutz. Dieser
Schutz wird durch Sicherungen am Eingang gewährleistet, siehe Abbildung. Wenn die
Sicherungen nicht Bestandteil der Lieferung ab Werk sind, muss sie der Installateur als
Teil der Installation bereitstellen.
Siehe die maximalen Nennwerte der Sicherungen in den Sicherungsspezifikationen.
Leitungstyp und Nennwerte
• In Bezug auf Querschnitte und Umgebungstemperaturen müssen alle Leitungen
lokale und nationale Vorschriften erfüllen.
• Danfoss empfiehlt, alle Leistungsanschlüsse mittels Kupferdraht mit einer
Hitzebeständigkeit von mindestens 75 °C vorzunehmen.
• Siehe Leistungsabhängige Spezifikationen für empfohlene Kabelquerschnitte.
3.8 Erdung
Anforderungen
WARNUNG
VORSCHRIFTSMÄSSIG ERDEN!
Aus Gründen der Bedienersicherheit ist es wichtig, Frequenzumrichter gemäß der
geltenden Vorschriften und entsprechend den Anleitungen in diesem Produkthandbuch
richtig zu erden. Der Ableitstrom gegen Erde ist höher als 3,5 mA. Eine nicht
vorschriftsgemäße Erdung des Frequenzumrichters kann zum Tod oder zu schweren
Verletzungen führen!
HINWEIS
Es obliegt dem Benutzer oder einem zertifizierten Elektroinstallateur, für eine einwandfreie
Erdung der Geräte
Elektroinstallationsvorschriften und -normen zu sorgen.
• Beachten Sie alle örtlichen und nationalen Elektroinstallationsvorschriften zur
einwandfreien Erdung elektrischer Geräte und Betriebsmittel!
• Bei Frequenzumrichtern mit Erdströmen von mehr als 3,5 mA muss eine verstärkte
Schutzerdung angeschlossen werden (siehe hierzu Ableitstrom (>3,5 mA)).
• Für Netzversorgung, Motorkabel und Steuerleitungen ist ein spezieller Schutzleiter
erforderlich.
• Verwenden Sie die im Lieferumfang des Geräts enthaltenen Kabelschellen für
ordnungsgemäße Erdanschlüsse.
• Erden Sie Frequenzumrichter nicht in Reihe hintereinander.
• Halten Sie die Erdungskabel so kurz wie möglich.
• Wir empfehlen Verwendung von Kabeln mit hoher Litzenzahl, um elektrische
Störgeräusche zu vermindern.
• Befolgen Sie die Anforderungen des Motorherstellers an die Motorkabel.
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302

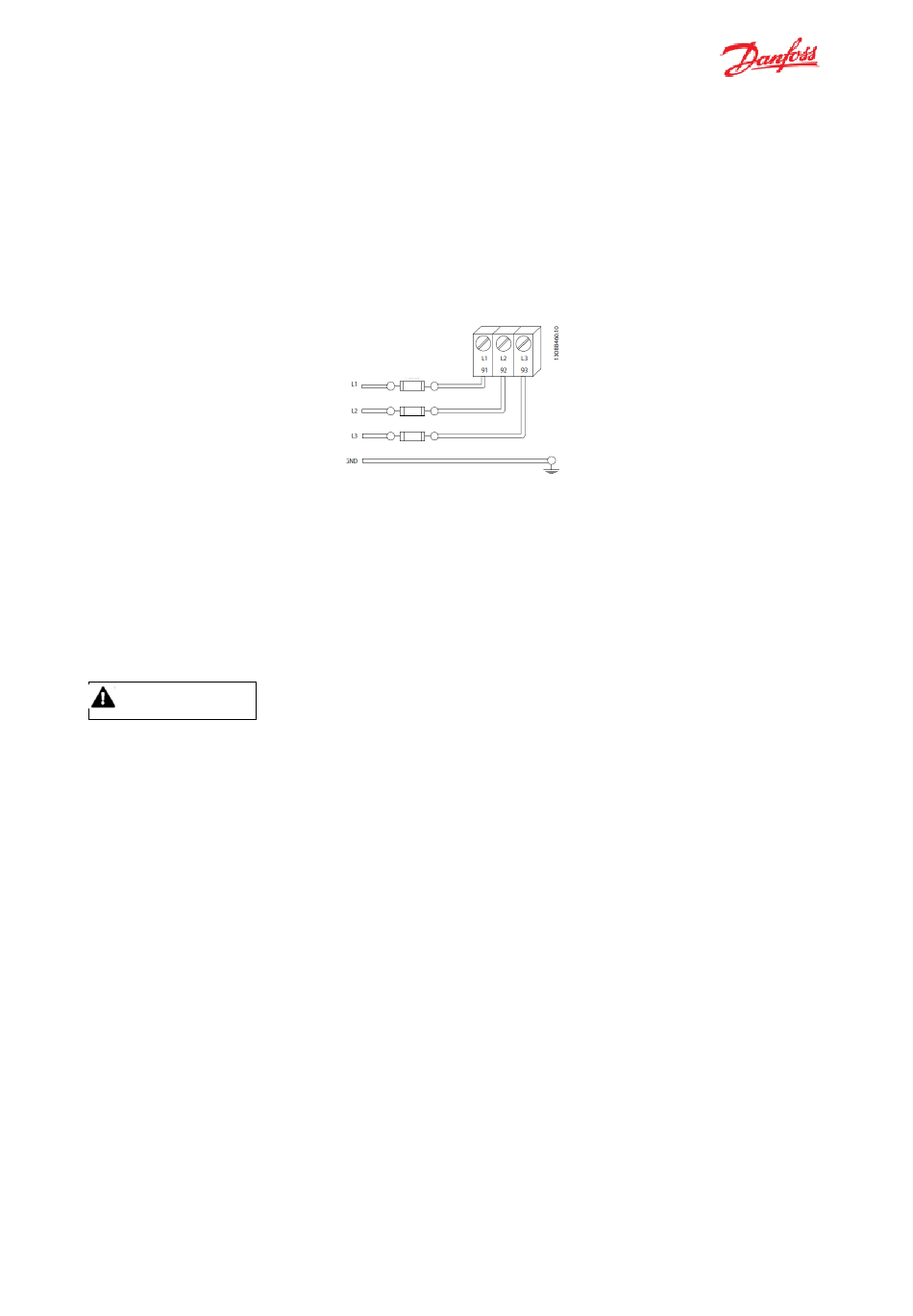

Sicherungen
Abbildung: Sicherungen für Frequenzumrichter
gemäß geltenden
