Danfoss VLT Lift Drive LD 302 Kurzanleitung Seite 57

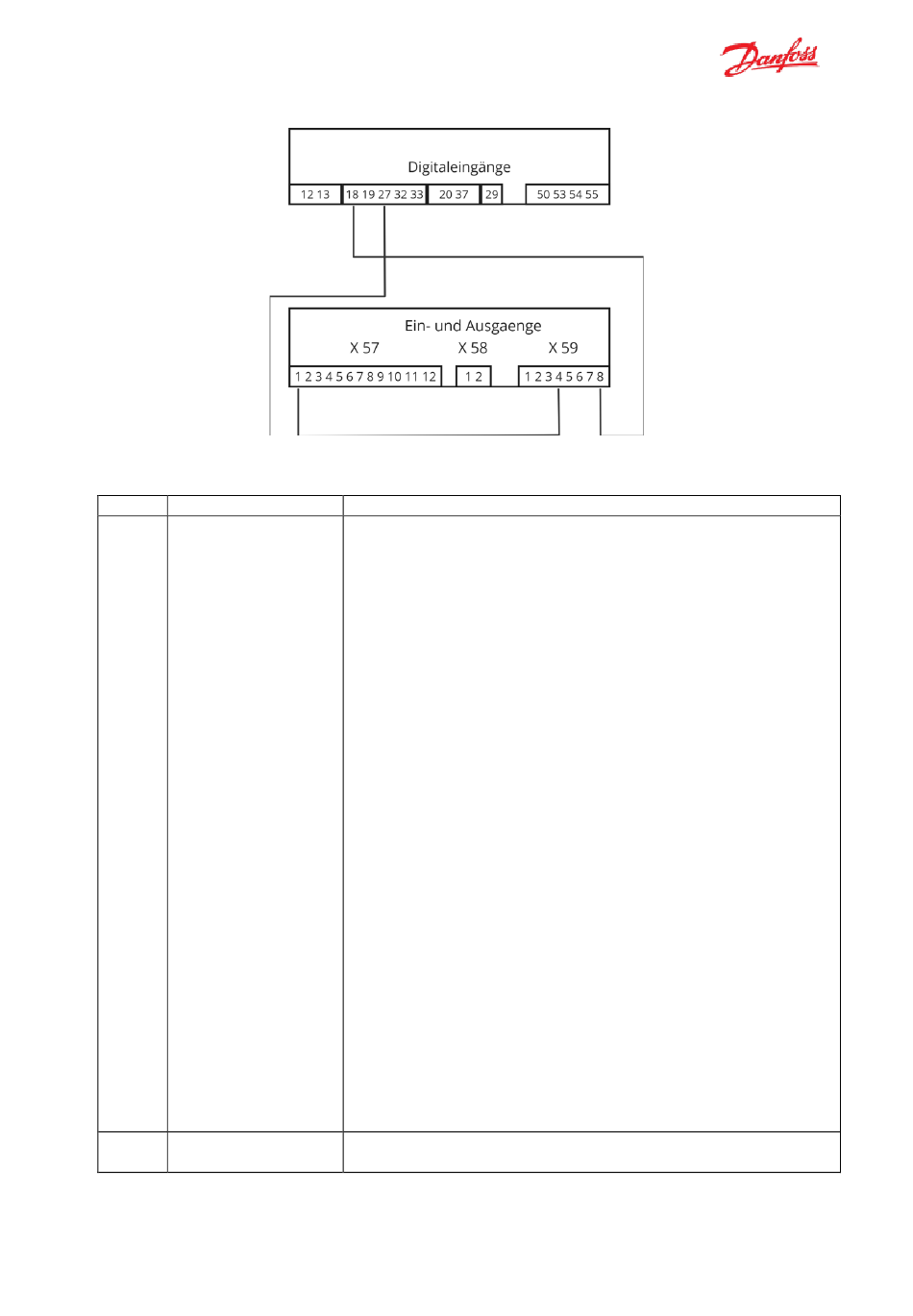

• Anlage ohne Relais und Schütze für Motor, Kurzschluss oder STO
Funktion Ausgänge, Klemme X59.1 – X59.7
Nr. Name
19-84 Funktion X59.1-7
19-85 Lastrichtung
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302
Parameterbeschreibung
Funktionen von Ausgang X59.1 – X59.7
Parameter 19-84 zeigt einen siebenstelligen Wert an.
Jede Stelle steht für die Ausgänge X57.1 bis 7. Die
Ausgänge werden dargestellt mit einer der 7-stelligen
Anzeige XXXXXXX. Die Zuweisung der Ausgänge ist von
links nach rechts für den Ausgang X59.7 bis X59.1.
Ein Parameterwert 0,1,2,3 oder 4 definiert die
Ausgangsfunktion für jede Dezimalstelle.
Ausgangsfunktionen:
0: Werkseinstellung
1: Ausgabe der Lastrichtung
2: Ausgabe Lastrichtung invers
3: Warnung Richtungswechselzähler
4: Störung Umrichter Brems–IGBT. Fehler
Bremswiderstand
[5] Kurzschluss- Schütz (stillstand)
[6] Geschwindigkeit V > 0,2 m/s
[7] Start aktiviert (Siehe P 19-67)
Der Frequenzumrichter ist Bereit und hat den Start
akzeptiert. Mit diesem Feedback können die fehlenden
Richtungs- oder Geschwindigkeitssignale angelegt
werden. Diese Funktion wird von einigen Steuerungen
benötigt.
Werkseinstellung, P19-84 = 0000000:
X59.1 = Übergeschwindigkeit
-
X59.2 = Kontrollgeschwindigkeit 1
-
X59.3 = Kontrollgeschwindigkeit 2
-
X59.4 = Ausgang Schütze
-
X59.5 = Bereit
-
X59.6 = Übertemperatur
-
X59.7 = Stillstand Position erreicht
-
[-1] Leere Kabine, Lastrichtung abwärts
[1] Beladene Kabine, Lastrichtung aufwärts
Classified as Business
Kurzschluss
