34-59 Master-Istgeschwindigkeit
* zeigt die Signalzustände der aktiven Digitaleingänge der Steuerkarte.
P16-60 [bin]
Eingangsklemme
5 Inbetriebnahme
5.1 Motor und Encoder- Drehrichtung
Es ist die Motor und Encoder- Drehrichtung zu überprüfen.
Für die Liftanwendung gilt:
- Aufwärtsfahrt, Motor dreht rechts mit positiven Sollwert.
- Abwärtsfahrt, Motor dreht links mit negativen Sollwert.
- Aufwärtsfahrt, Encoder zählt aufwärts.
- Abwärtsfahrt, Encoder zählt abwärts.

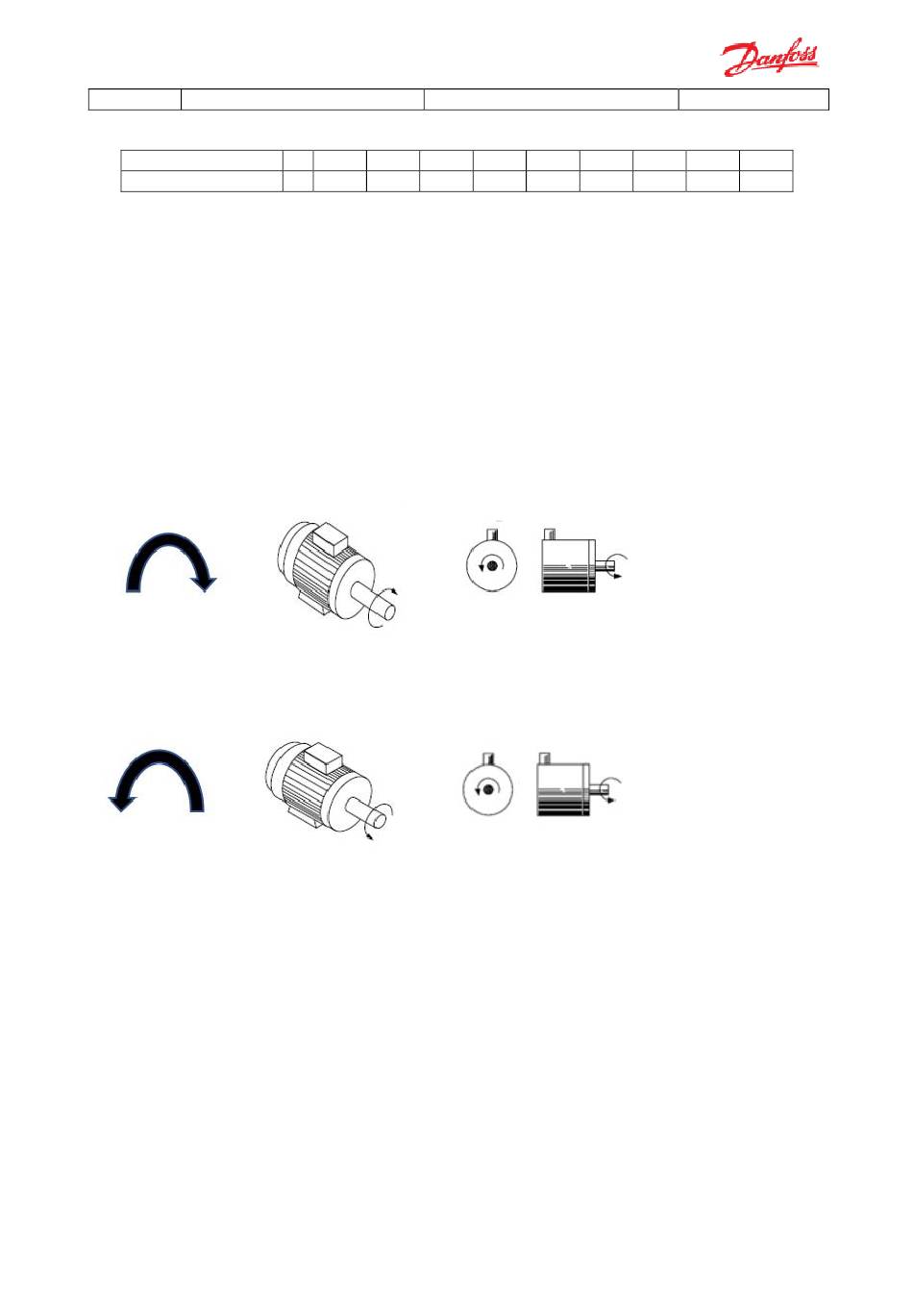

Ansicht Drehrichtung rechts:
Ansicht Drehrichtung links:
HINWEIS:
Stimmt die Motor- Drehrichtung nicht überein, muss die Drehrichtung des Motors
geändert werden mittels:
Vertauschen von zwei Motorphasen
o
Die Zählrichtung des Encoders kann mittels Parameter 16-06 Aktuelle Position, angezeigt
werden.
Der Anzeigewert in Parameter 16-06 erhöht sich, wenn der Motor rechts dreht.
o
Der Anzeigewert in Parameter 16-06 verringert sich, wenn der Motor links dreht.
o
Stimmt die Zählrichtung des Gebers nicht mit der Drehrichtung des Motors überein,
muss die Zählrichtung des Gebers geändert werden mittels:
Vertauschen von zwei Geberspuren
o
