6.13 Verwendung der Klemmen T27 und X57.1
Folgende Schaltungsbeispiele stellen Anwendungen der Klemmen T27 und X57.1 dar.
Diese sind als Beispiel zu verstehen und müssen mit den Anforderungen der jeweiligen
Steuerung abgeglichen werden. Auch können die Beispiele beliebig miteinander
verknüpft werden. Folgende Funktionen werden durch die Digitaleingänge T27 und X57.1
zur Verfügung gestellt:
1. Lastfreies Schalten am Ausgang des Frequenzumrichters
2. Schnellhalt (Freilauf) im Falle einer geöffneten Sicherheitskette
3. Schnellhalt (Freilauf) im Falle eines aktiven Kurzschlusses an den
Motorwicklungen
4. Überwachung der Motorschütze oder Relais für den STO (Siehe Kap XX)
Beide Digitaleingänge T27 und X57.1 dürfen nicht fest mit 24 VDC gebrückt werden und
müssen vor jeder Fahrt den Zustand „1" haben und nach jeder Fahrt abgeschaltet
werden. Sonst ist keine erneute Fahrt möglich.

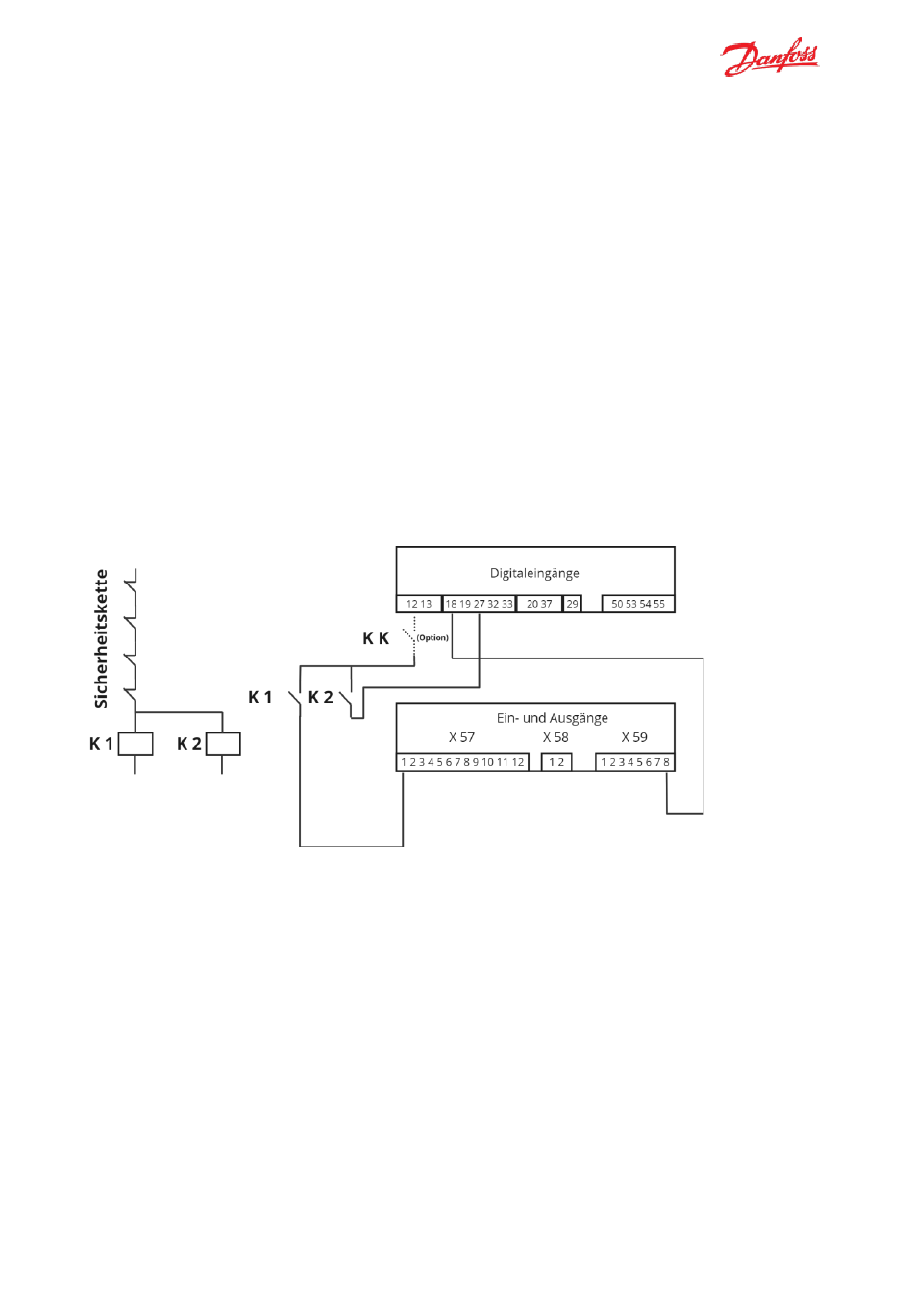

Verwendung Überwachung Motorschütze und optional mit Kurzschlussschaltung für die
Motorwicklungen (NC).
• Anlage mit Relais oder Schütze für Motor, wahlweise STO und optional mit
Kurzschlussschaltung für die Motorwicklung (NC).
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302
1KK= Kurzschlussschütz
