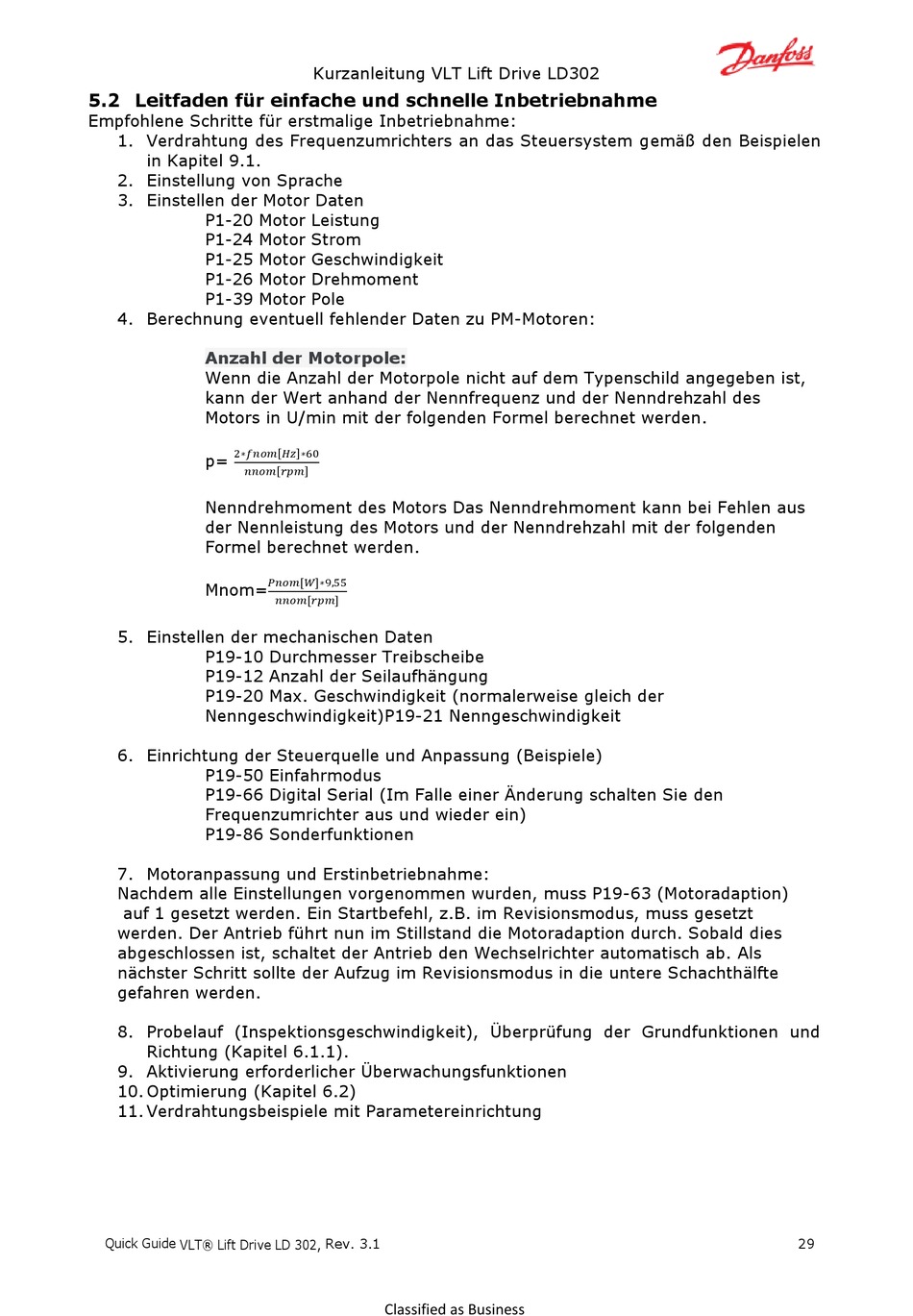

5.2 Leitfaden für einfache und schnelle Inbetriebnahme
Empfohlene Schritte für erstmalige Inbetriebnahme:
1. Verdrahtung des Frequenzumrichters an das Steuersystem gemäß den Beispielen
in Kapitel 9.1.
2. Einstellung von Sprache
3. Einstellen der Motor Daten
P1-20 Motor Leistung
P1-24 Motor Strom
P1-25 Motor Geschwindigkeit
P1-26 Motor Drehmoment
P1-39 Motor Pole
4. Berechnung eventuell fehlender Daten zu PM-Motoren:
Anzahl der Motorpole:
Wenn die Anzahl der Motorpole nicht auf dem Typenschild angegeben ist,
kann der Wert anhand der Nennfrequenz und der Nenndrehzahl des
Motors in U/min mit der folgenden Formel berechnet werden.
2∗�������� [ ���� ] ∗60
p=
�������� [ ������ ]
Nenndrehmoment des Motors Das Nenndrehmoment kann bei Fehlen aus
der Nennleistung des Motors und der Nenndrehzahl mit der folgenden
Formel berechnet werden.
Mnom=
5. Einstellen der mechanischen Daten
P19-10 Durchmesser Treibscheibe
P19-12 Anzahl der Seilaufhängung
P19-20 Max. Geschwindigkeit (normalerweise gleich der
Nenngeschwindigkeit)P19-21 Nenngeschwindigkeit
6. Einrichtung der Steuerquelle und Anpassung (Beispiele)
P19-50 Einfahrmodus
P19-66 Digital Serial (Im Falle einer Änderung schalten Sie den
Frequenzumrichter aus und wieder ein)
P19-86 Sonderfunktionen
7. Motoranpassung und Erstinbetriebnahme:
Nachdem alle Einstellungen vorgenommen wurden, muss P19-63 (Motoradaption)
auf 1 gesetzt werden. Ein Startbefehl, z.B. im Revisionsmodus, muss gesetzt
werden. Der Antrieb führt nun im Stillstand die Motoradaption durch. Sobald dies
abgeschlossen ist, schaltet der Antrieb den Wechselrichter automatisch ab. Als
nächster Schritt sollte der Aufzug im Revisionsmodus in die untere Schachthälfte
gefahren werden.
8. Probelauf (Inspektionsgeschwindigkeit), Überprüfung der Grundfunktionen und
Richtung (Kapitel 6.1.1).
9. Aktivierung erforderlicher Überwachungsfunktionen
10. Optimierung (Kapitel 6.2)
11. Verdrahtungsbeispiele mit Parametereinrichtung
