Danfoss VLT Lift Drive LD 302 Kurzanleitung Seite 81

Modus 4, binär 1

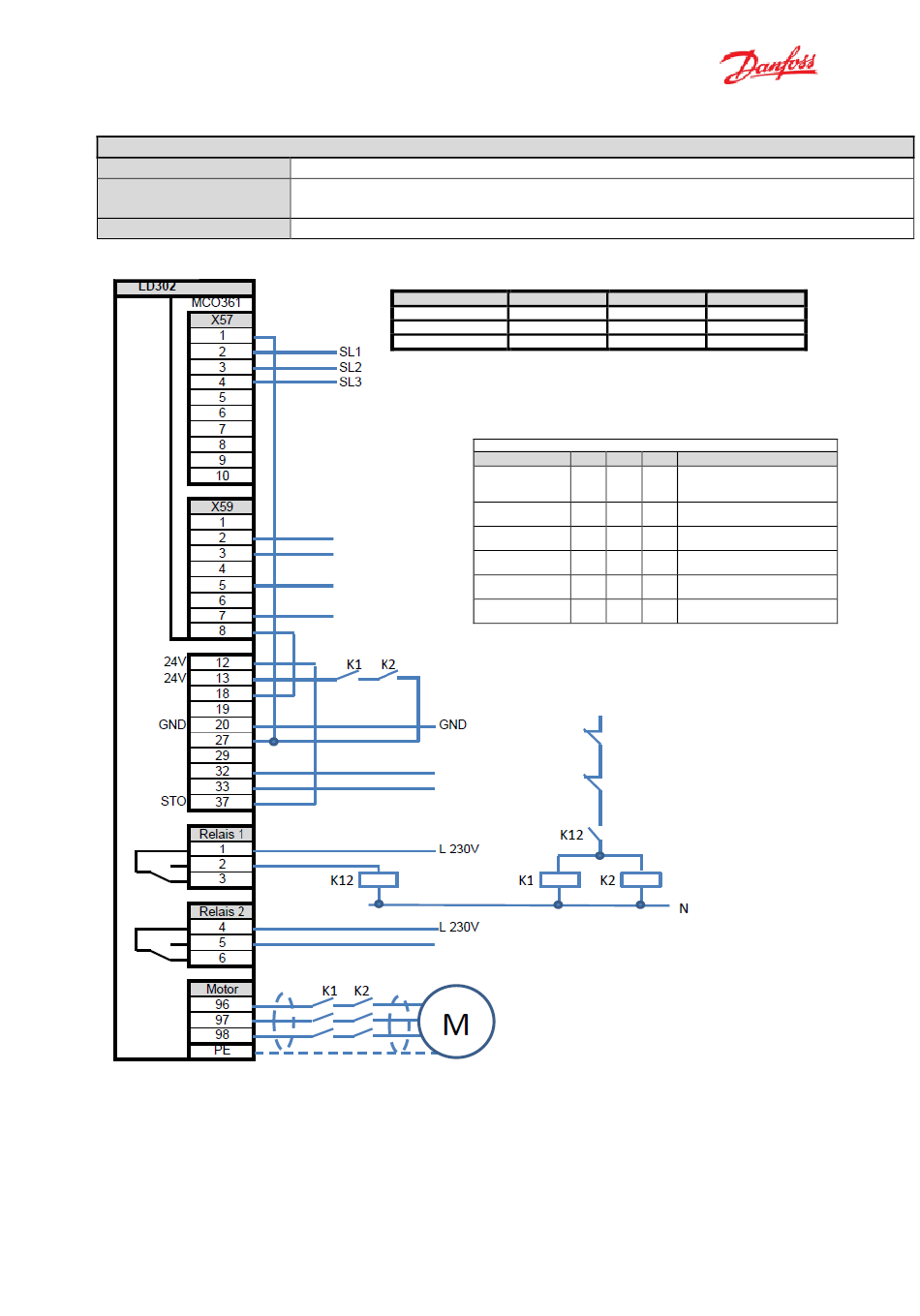

Beispiel 7: Modus 4, Binäre Geschwindigkeitsauswahl 1, Priorität Richtung Auf
Konfiguration:
Geschwindigkeiten: 6
Startsignal:
Beispiel 7
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302
Motorschütze gesteuert vom Frequenzumrichter
Geringe Geschwindigkeit, Inspektion, Nachregulierung,
Zwischengeschwindigkeit 3, 2, 1, max. Geschwindigkeit
Start mit Richtungssignal
Grundeinstellungen:
Modus:
Sonderfunktion
Fkt. Relais 1
Geschwindigkeitsstufe 2
Geschwindigkeitsstufe 1
Bereit
Position erreicht
Auf
Ab
Mech.
Bremse
Classified as Business
P19-50 4
P19-86 1
P19-67 3
Geschwindigkeitsauswahl:
Drehzahl SL3 SL2 SL1
Langsame 0 0
Geschwindigkeit
Inspektion 0 1
Zwischen 1 1 0
Nachregulierung 1 0
Zwischen 2 1 1
Langsame 0 1
Geschwindigkeit
Sicherheit
Priorität v0
Simple Control
Motorschütz
Parameter
1 P19-22: V0, Vevac,
Einfahrgeschwindigkeit,
Evakuierungsgeschwindigkeit
0 P19-23: Vi,
Inspektionsgeschwindigkeit
0 P19-24: V3,
Zwischengeschwindigkeit 1
1 P19-26: Vn,
Nachreguliergeschwindigkeit
0 P19-25: V2,
Zwischengeschwindigkeit 2
1 P19-21: V4,
Nenngeschwindigkeit
81
