Danfoss VLT Lift Drive LD 302 Kurzanleitung Seite 16

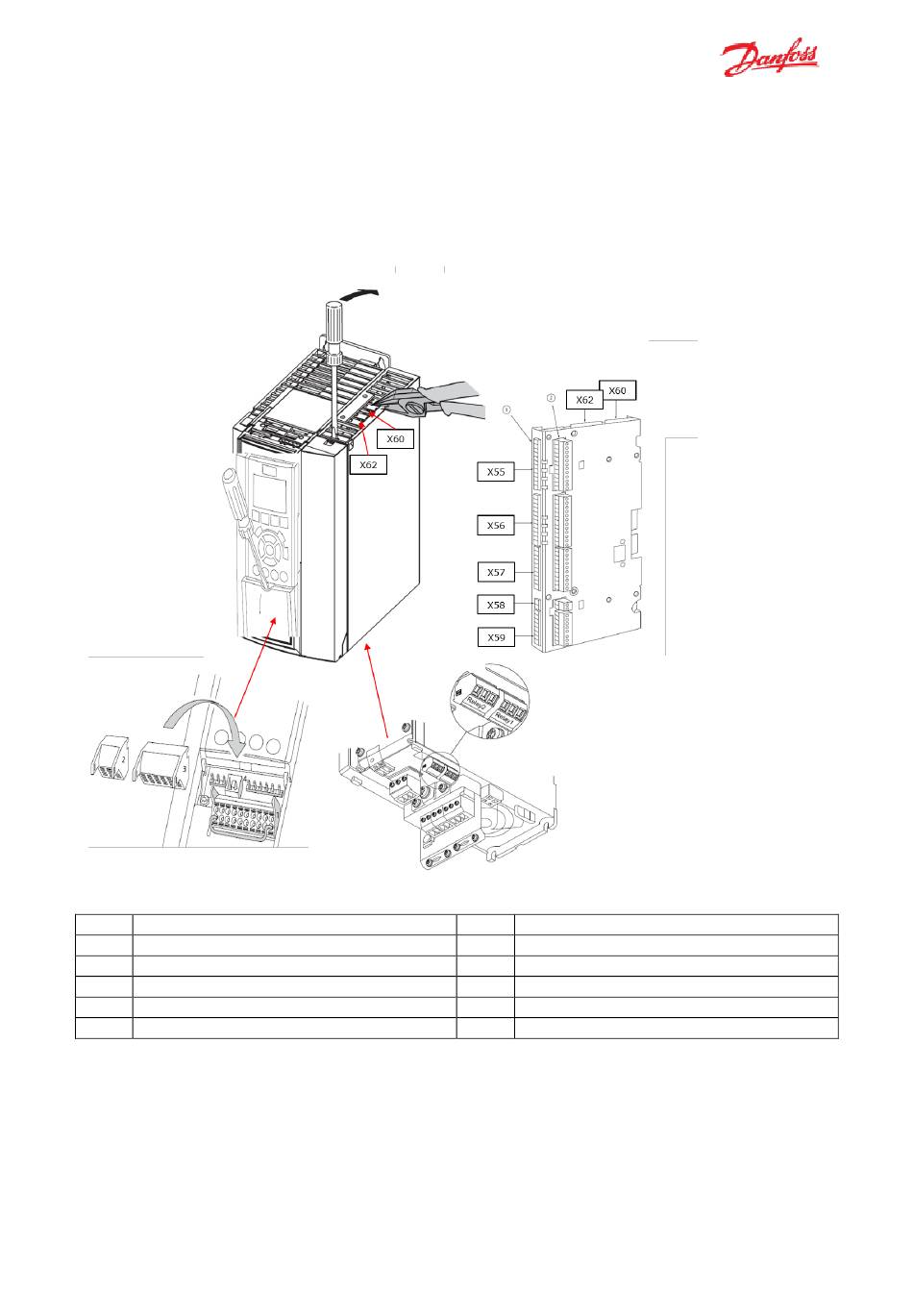

Lage Anschlussklemmen
Der USB- Aschslussstecker und die Klemmleisten für die Steuerklemmen 18 - 69
befinden sich unterhalb der Frontabdeckung des LCP. Die Klemmleisten X55, X56, X57,
X58 und X59 befinden sich rechts hinter der Frontabdeckung. Die Frontabdeckungen
können z.B. mit einem Schraubendreher entfernt werden. Die Klemmleiste X60 und X62
sind oben rechts am Gehäuse. Die Anschlüsse X60 und X62 werden durch Ausbrechen
der vorgesehenen Fenster freigelegt. Die Anschlussstecker für Versorgung, Motor,
Bremswiderstand und für die Relais, befinden sich unten am Gehäuse.
Nr. Beschreibung
1 Klemmenblock Anschlüsse, oben
2 Klemmenblock Anschlüsse, seitlich
X55 Encoder Anschluss
X56 nicht verwendet
X57 Digital- Eingänge
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302
Nr.
X58
X59
X60
X62
Classified as Business
Beschreibung
24 V/DC Versorgung
Digital- Ausgänge
nicht verwendet
Can- Anschluss
