Danfoss VLT Lift Drive LD 302 Kurzanleitung Seite 82

Modus 6, binär 2

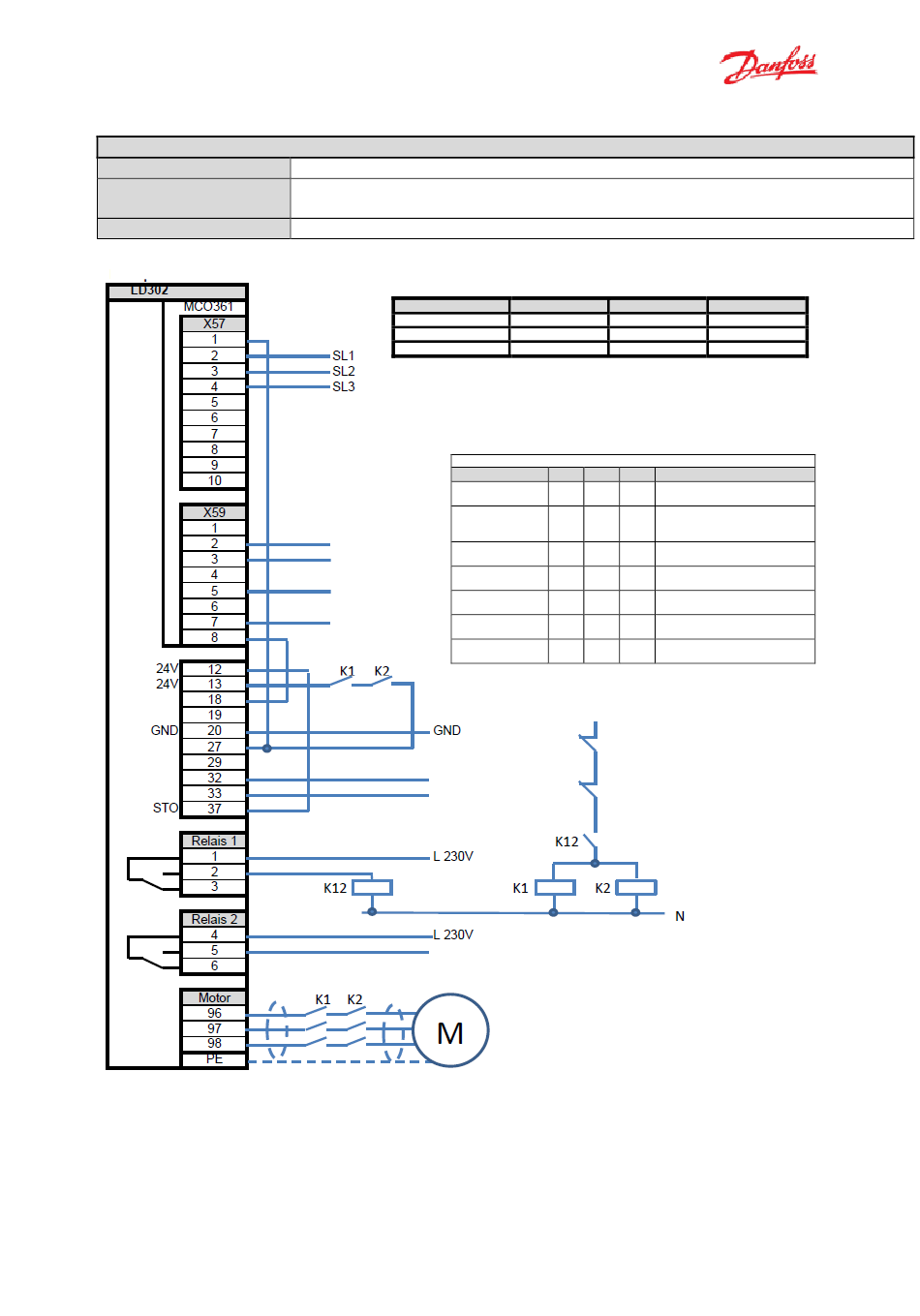

Beispiel 8: Modus 6, Binäre Geschwindigkeitsauswahl 2, Priorität Richtung Auf
Konfiguration:
Geschwindigkeiten: 7
Startsignal:
Beispiel 8
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302
Motorschütze gesteuert vom Frequenzumrichter
Geringe Geschwindigkeit, Inspektion, Nachregulierung,
Zwischengeschwindigkeit 3, 2, 1, hohe Geschwindigkeit.
Start mit Richtungssignal
Grundeinstellungen:
Modus:
Sonderfunktion
Fkt. Relais 1
Geschwindigkeitsauswahl:
Drehzahl
Nachregulierung
Langsame
Geschwindigkeit
Geschwindigkeitsstufe 2
Inspektion
Geschwindigkeitsstufe 1
Zwischen 3
Bereit
Zwischen 2
Position erreicht
Zwischen 1
Hohe Drehzahl
Auf
Ab
Mech. Bremse
Classified as Business
P19-50 6
P19-86 1
P19-67 3
SL3 SL2 SL1
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
Sicherheitskette
Priorität v0
Simple Control
Motorschütz
Parameter
P19-26: Vn,
Nachreguliergeschwindigkeit
P19-22: V0, Vevac,
Einfahrgeschwindigkeit,
Evakuierungsgeschwindigkeit
P19-23: Vi,
Inspektionsgeschwindigkeit
P19-28: V1,
Zwischengeschwindigkeit 1
P19-25: V2,
Zwischengeschwindigkeit 2
P19-24: V3,
Zwischengeschwindigkeit 1
P19-21: V4,
Nenngeschwindigkeit
