Danfoss VLT Lift Drive LD 302 Kurzanleitung Seite 18

Spiegelung des Drehgebereingangs
Die Drehgeberinformation von der Klemme X55 kann auf den Ausgang X56 gespiegelt
werden. Die Ausgabe kann mit Parameter 19-61 aktiviert werden. Die Eingabe wird als
Teiler wie folgt verwendet.
Nr. Name
19-61 Encoder Spiegelung

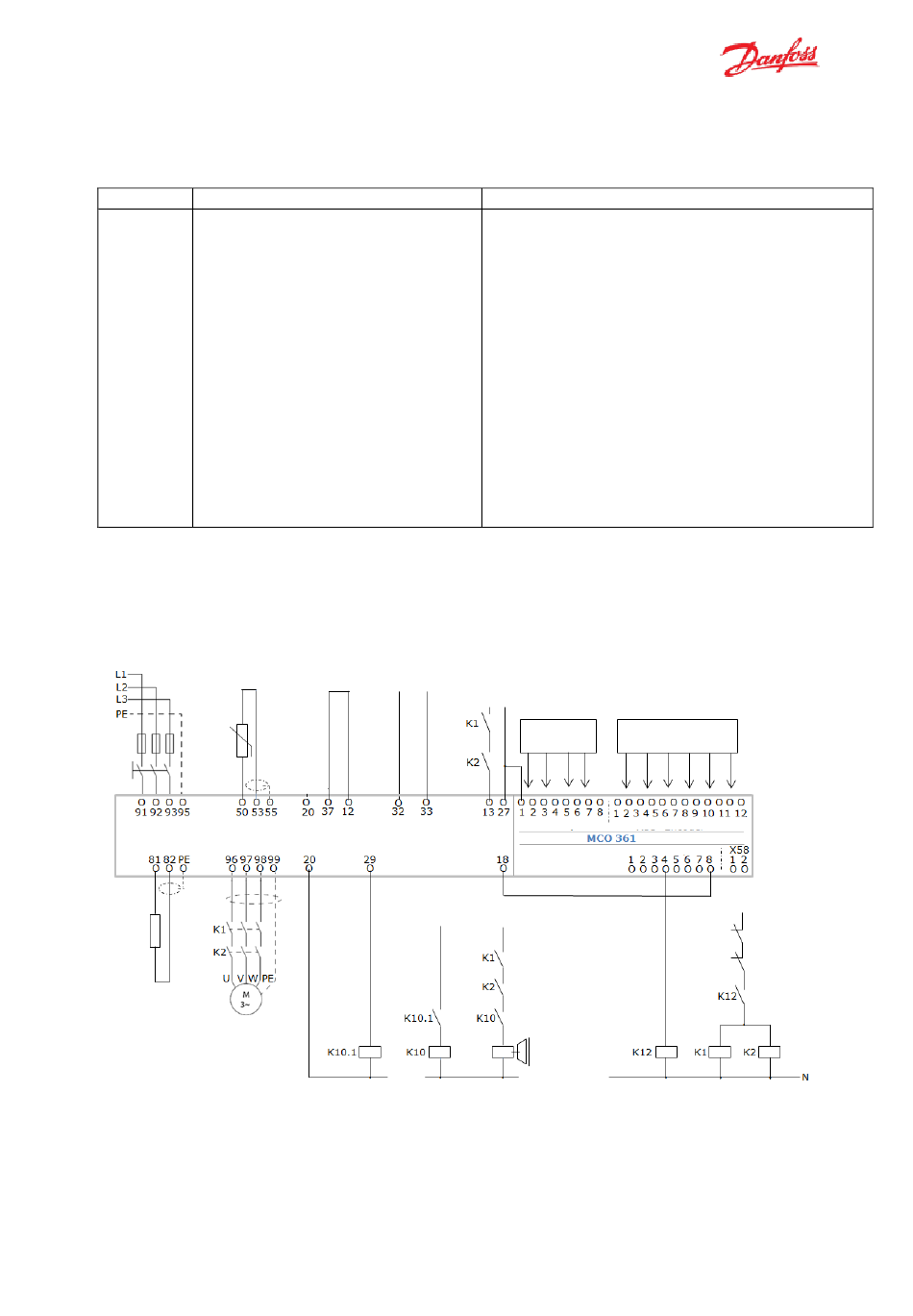

3.15 Beispiele
Betrieb mit Motorschützen K1 und K2
Motorthermistor
VLT® Lift Drive LD 302
Bremswiderstand
Motor
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302
Richtung
Freigabe
Auf
Ab
Frequenzum
richter
Bremsrelais Bremsenschütz Bremsmotor
(max. 29 mA)
Classified as Business
Parameterbeschreibung
Ausgabe der Drehgebersignale
[0] keine Ausgabe
[1] Ausgabe 1:1
[2] Ausgabe 2:1
[3] Ausgabe 4:1
[4] Ausgabe 8:1
[5] Ausgabe 16:1
[6] Ausgabe 32:1
[7] Ausgabe 64:1
[8] Ausgabe 128:1
[9] Ausgabe 256:1
[10] Ausgabe 512:1
[11] Ausgabe 1024:1
[12] Ausgabe 2048:1
[13] Ausgabe 4096:1
[14] Ausgabe 8192:1
Geschwindigkeitsauswahl
Parameter
Drehgeberschnittstelle
19-50
X57 – Eingang
X55 – Drehgeber
X59 – Ausgang
Sicherheitskette
18
