Kurzanleitung VLT Lift Drive LD302
Zähler und Limits setzen:
Die Eingabe erfolgt codiert für die Zählwerte und Grenzen in Parameter 19-71. Enthalten
in der Eingabe ist die Information, ob Richtungswechselzähler 1, Richtungswechselzähler
2 oder die Warnschwelle für Richtungswechselzähler 1 gesetzt werden soll. Zur Ermittlung

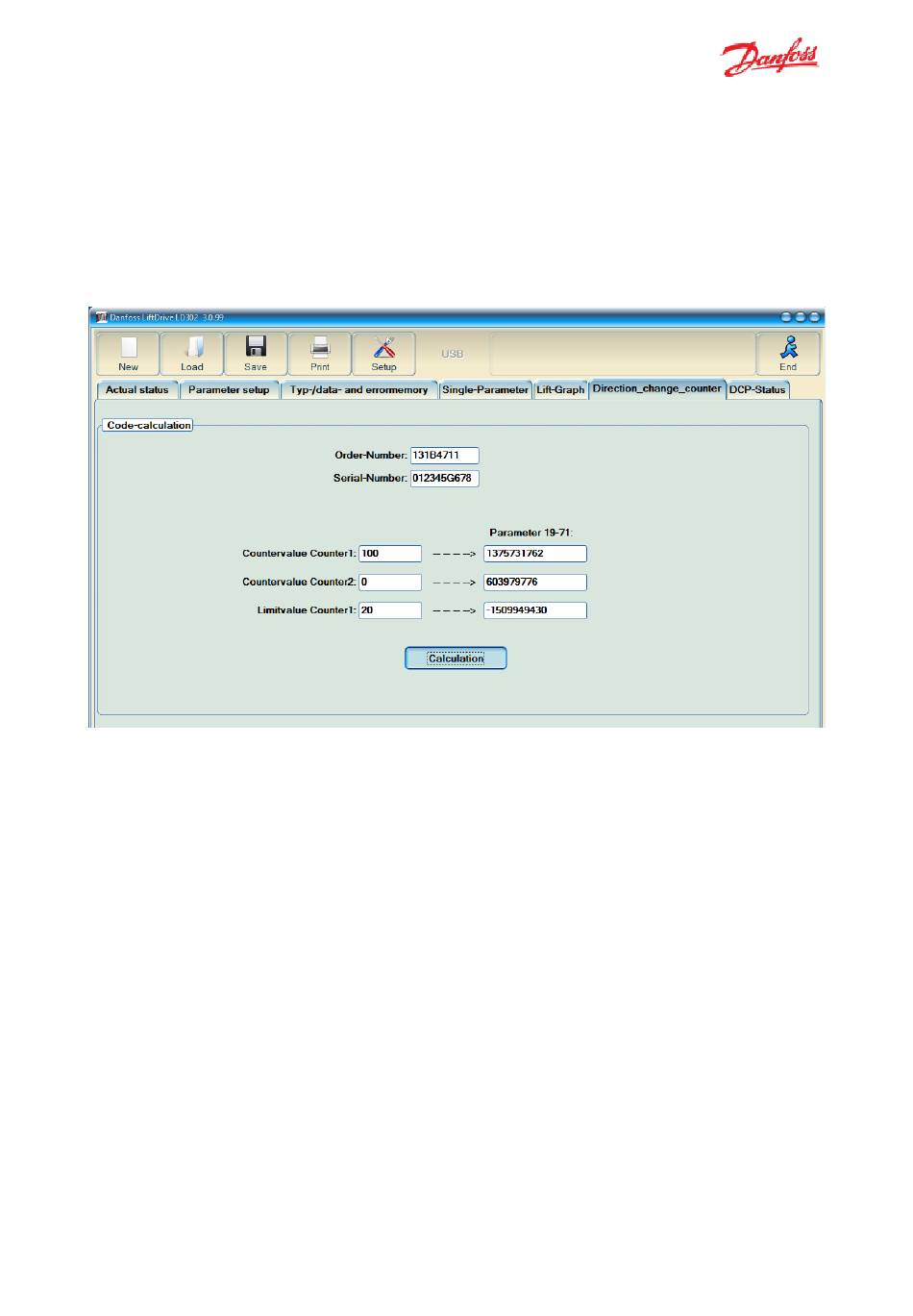

der Eingabewerte wird das Setup-Tool benötigt. Im Setuptool muß der Karteikartenreiter
Direction change counter ausgewählt werden. Zur Erzeugung der codierten Eingabewerte
für P19-71 muß im Feld Order-Number die Bestellnummer (P15-46) und im Feld Serial-
Number die Seriennummer (P15-51) des Frequenzumrichters eingegeben werden.
Nun können in den drei Feldern die Sollwerte für die Zähler eingetragen werden. Mit der
Auswahl des Calculation Buttons werden die Eingabewerte für P19-71 generiert.
Anschließend können die Werte nacheinander im Parameter 19-71 eingetragen werden.
Der Eingabewert wird von der Anwendung überprüft. Bei erfolgreicher Eingabe wird der
Parameter auf „0" gesetzt.
Sollten die Eingabedaten nicht plausibel sein, erscheint der Wert -1.
Ab der Aktivierung von Richtungswechselzähler 1 gibt Digitalausgang 59.2 nur noch die
Zählerwarnung aus. Wird der Zähler deaktiviert (durch Werkseinstellung), gibt X 59.2
einen geschwindigkeitsabhängigen Wert aus.
