Ableitstrom
Befolgen Sie im Hinblick auf den Schutzleiter von Geräten mit einem Ableitstrom gegen
Erde von mehr als
Frequenzumrichtertechnik nutzt hohe Schaltfrequenzen bei gleichzeitig hoher Leistung.
Dies erzeugt einen
Frequenzumrichter an den Ausgangsleistungsklemmen kann eine Gleichstromkomponente
enthalten, die die Filterkondensatoren laden und einen transienten Erdstrom verursachen
kann. Der Ableitstrom gegen Erde hängt von verschiedenen Faktoren bei der
Systemkonfiguration ab, wie EMV-Filter, abgeschirmte Motorkabel und Leistung des
Frequenzumrichters.
Leistungsantriebssysteme mit einstellbarer Drehzahl) stellt besondere Anforderungen,
wenn der Erdableitstrom 3,5 mA übersteigt. Die Erdverbindung muss auf eine der
folgenden Arten verstärkt werden:
• Erdungskabel mit einem Durchmesser von min. 10 mm
• Zwei getrennt verlegte Erdungskabel, die die vorgeschriebenen Maße einhalten.
Weitere Informationen finden Sie in der Norm EN 60364-5-54 § 543.7.
Fehlerstromschutzschalter
Wenn Fehlerstromschutzschalter (RCD), auch als Erdschlusstrennschalter bezeichnet, zum
Einsatz kommen, sind die folgenden Anforderungen einzuhalten:
Verwenden Sie netzseitig nur allstromsensitive Fehlerstromschutzschalter (Typ B).
Verwenden Sie RCD mit Einschaltverzögerung, um Fehler durch transiente Erdströme zu
vermeiden. Bemessen Sie Fehlerstromschutzschalter in Bezug auf Systemkonfiguration
und Umgebungsbedingungen.
Erdung über abgeschirmte Kabel
Erdungsschellen werden für Motorkabel mitgeliefert.
3.9 Motoranschluss
WARNUNG
INDUZIERTE SPANNUNG!
Verlegen Sie Motorkabel von mehreren Frequenzumrichtern getrennt. Induzierte
Spannung durch nebeneinander verlegte Motorkabel kann Gerätekondensatoren auch
dann aufladen, wenn die Geräte freigeschaltet sind. Die Nichtbeachtung dieser Empfehlung
kann zum Tod oder zu schweren Verletzungen führen!
• Maximaler Kabelquerschnitt siehe Leistungsabhängige Spezifikation.
• Befolgen Sie bezüglich der Kabelquerschnitte örtliche und nationale Vorschriften.
• Kabeleinführungen für Motorkabel oder Bodenplatten mit Durchführungen sind am
Unterteil von Frequenzumrichtern mit Schutzart IP21 oder höher vorgesehen.
• Installieren Sie Kondensatoren zur Leistungsfaktorkorrektur nicht zwischen dem
Frequenzumrichter und dem Motor.
• Schließen Sie die 3 Phasen des Motorkabels an die Klemmen 96 (U), 97 (V) und 98
(W) an.
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302
3,5 mA alle nationalen
Ableitstrom in der
EN 61800-5-1

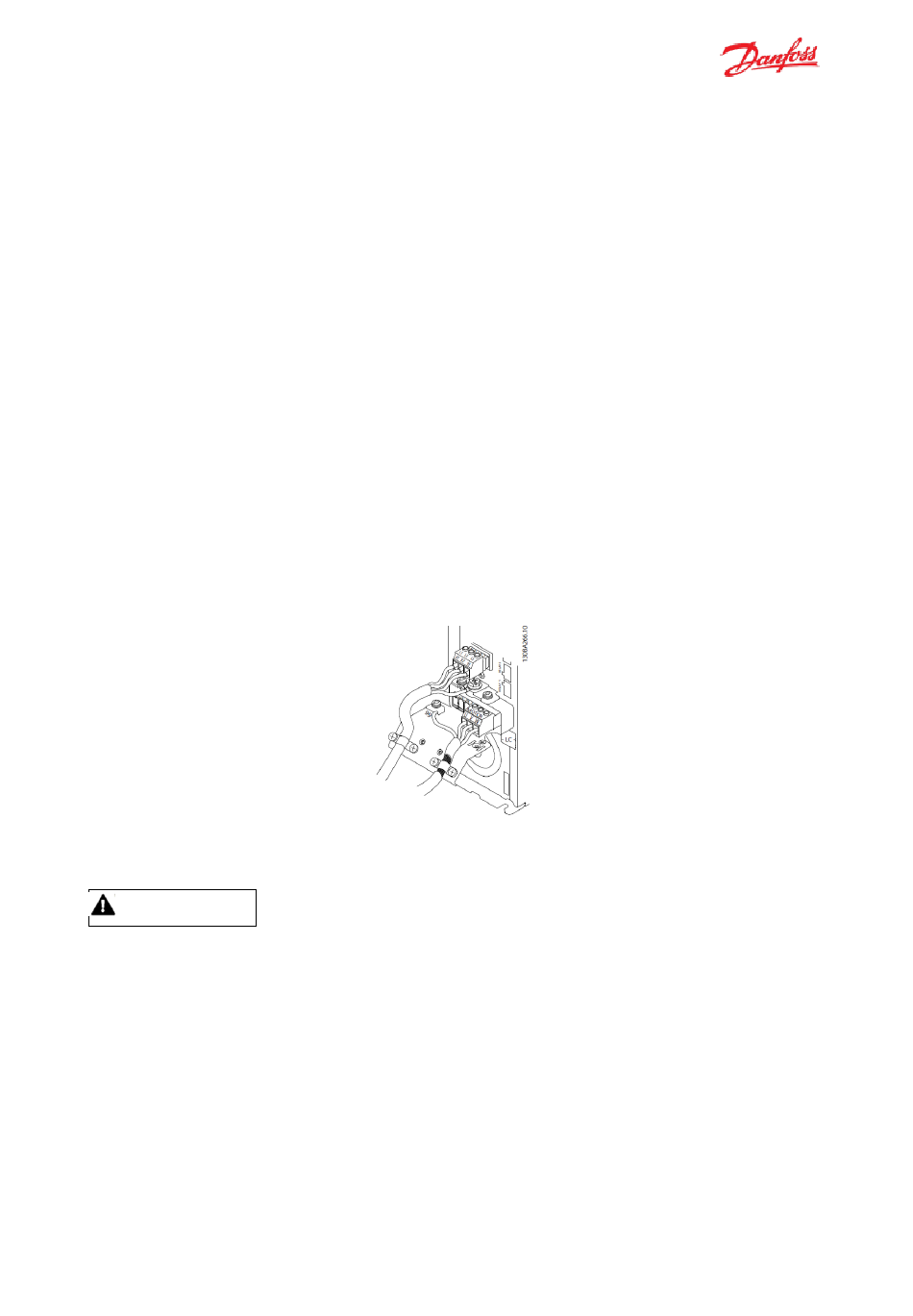

Abbildung: Erdung mit abgeschirmtem Kabel
