Danfoss VLT Lift Drive LD 302 Kurzanleitung Seite 62

Überwachung der Motorschütze, P19-65 = 1xx / 3xx
Die Digitaleingangssignale X57.1 und Klemme 27 an der Steuerkarte können durch
getrennte Verdrahtung zur Überwachung der Motorschütze verwendet werden. Die
Überwachung erfolgt mit Schließerkontakten [NO]. ie Funktion verhindert den Start des
Frequenzumrichters, wenn eine der folgenden Situationen erkannt wurde.
• Startsignal empfangen und keine Änderung des Signalpegels von „0" zu „1" der
Rückmeldung wurde zuvor erkannt
• Nach dem Empfang eines Startsignals und der Ausgabe der Signalschütze an
X59.4 schaltet der Signalpegel der Istwertkontakte nicht in einem Zeitfenster
von 10 Sekunden auf einen hohen Pegel.
Nach der Erkennung einer gefährlichen Fehlfunktion der Motorschütze bleibt der Lift Drive
gesperrt. Zur Implementierung

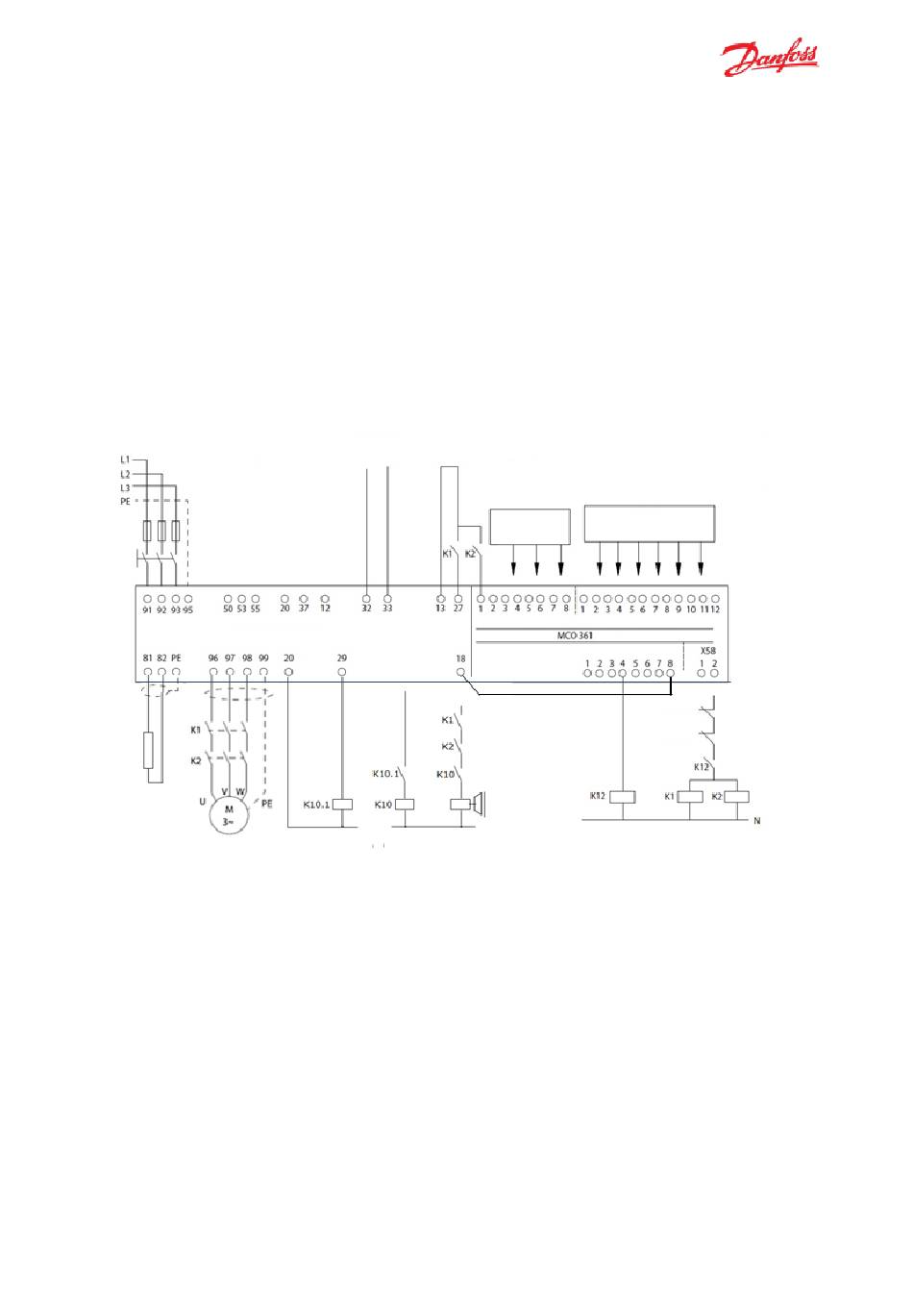

entsprechende Verdrahtung vorgenommen werden. Die Kontakte der Motorschütze K1 und
K2 müssen wie unten gezeigt separat an die Klemmen 27 und X57.1 angeschlossen
werden.
HINWEIS: Reset von kritischen Fehlern siehe Kapitel Reset von Fehlern mit Verriegelung.
Frequenzumrichter
Bremswider
stand
Motor
Fehlermeldungen:
• Bei jedem Start wird überprüft, ob die Motorschütze zuvor ausgeschaltet wurden.
Ist dies nicht der Fall, wird davon ausgegangen, dass eine fehlerhafte Verdrahtung,
defekte Schütze oder ein Kurzschluss an 24 V die Ursache sein können. Der Lift
Drive erzeugt einen Alarm und eine Verriegelung, da dies als gefährlichen
Fehlfunktion betrachtet wird.
Je nach der Ursache wird eine der folgenden Fehlermeldung erzeugt:
o
- 253 CO1_T27 ein , - 254 CO2_X57/1 ein
• Wenn der Signalpegel der Kontakte nach dem Empfang eines Startsignals und der
Ausgabe der Motorschütze an X59.4 nicht in einem Zeitfenster von 10 Sekunden
auf „1" schaltet, wird ein Alarm erzeugt und der Start wird abgebrochen. Der
Frequenzumrichter wird nicht verriegelt, da dies nicht als kritischer Fehler
betrachtet wird, was zu einem sicheren Zustand führt.
Je nach der Ursache wird eine der folgenden Fehlermeldung erzeugt:
o
- 251 CO1_T27 aus, - 252 CO2_X57/1 aus
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302
der Überwachung
Freigabe
Frequenz
Richtung
umrichter
Auf Ab
Bremsrelais Bremsens Bremsmotor
(max. 29 mA) chütz
Classified as Business
der Motorschütze
Geschwin
digkeitsa
uswahl
Drehgebers
Parameter
chnittstelle
19-50
X57 – Eingang X55 – Drehgeber
X59 – Ausgang
Sicherhei
tskette
muss die
