7.3 Startfehler oder Spurfehler oder unerwartete Beschleunigung oder
keine Bewegung
Drehgeberfunktion
Überprüfen Sie die beiden oberen LED am Klemmenblock X55, an dem der Drehgeber
angeschlossen ist. Die LED zeigen den Status der Kanäle A und B des Inkrementalgebers
an. Liegt ein Drahtbruch oder ein Kurzschluss vor, leuchten die LED nicht.
Encoder Autotuning P19-03
Der Frequenzumrichter kann die Drehgeberrichtung erkennen. P19-03 muss auf 1
eingestellt und der Inspektionsmodus muss aktiviert werden. Der Frequenzumrichter
startet den Motor mit „Regelung ohne Rückführung" und überprüft die Richtung der
Drehgebergeschwindigkeit. Geben Sie P19-03 = 1 ein und starten Sie mittels
Rückholsteuerung. Der Aufzug wird nur wenige Zentimeter verfahren.
Achtung: Die Funktion nur bei Betrieb mit Inkremental-Encoder ausführen.
P19-05 wird danach automatisch auf die gemessene Encoder-Drehrichtung eingestellt.
Nr. Name
19-03 Drehgeber Auto-
Anpassung
19-05 Geberrichtung
Drehgeberpulse
Verwenden Sie Parameter 34-50 „Istposition" zum Auslesen des Istpositionswerts.
Je nach Motorrichtung muss sich der Istpositionswert für eine positive Motorrichtung
erhöhen und für eine negative Motorrichtung reduzieren. Wenn die Drehgeberimpulse für
die Positionsinformationen
Drehgeberverdrahtung und die mechanische Kopplung von Motor und Drehgeber.
7.4 Geräusche oder Vibrationen während der Beschleunigung oder
Verzögerung (niedrige Frequenz)
Reduzieren Sie P19-41 „KP – Verstärkung beim Betrieb", bis der Motor keine Geräusche
oder Vibrationen erzeugt. (Minimum 20). Motoren ohne Last können nur mit dem
Mindestwert von 20 in P19-41 betrieben werden.
Nr. Name
19-41 KP bei Fahrt
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302

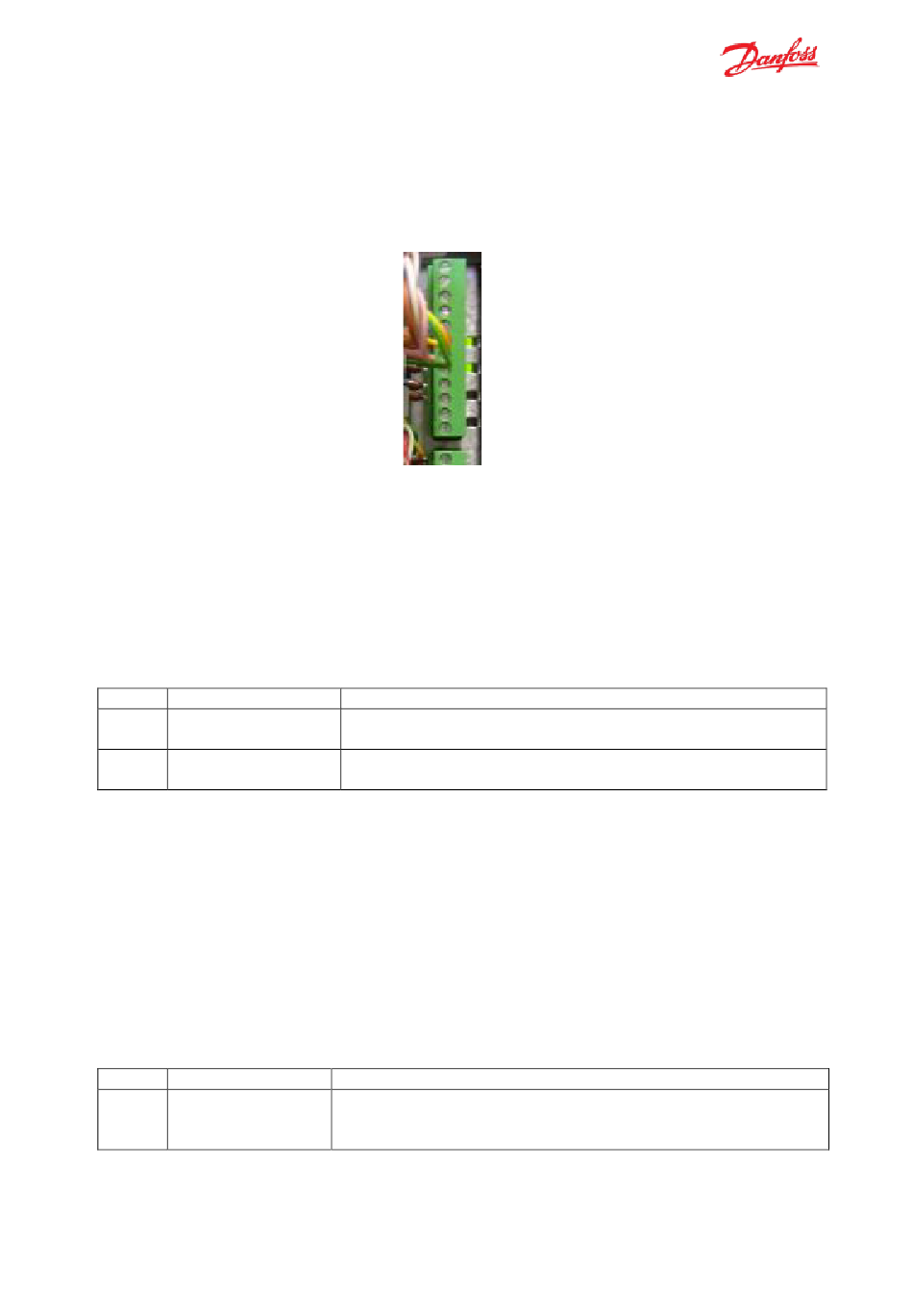

Abbildung: Klemme X55, LED für Kanal A und Kanal B.
Parameterbeschreibung
[0] Nicht aktiv
[1] Aktiv
[0] Normale Drehrichtung
[1] Inventierte Drehrichtung
nicht korrekt
Parameterbeschreibung
Proportionalteil des Drehzahlreglers. Bestimmt den P-
Anteil während der Fahrt. Verringern Sie den Wert, wenn
der Motor Geräusche oder Vibrationen erzeugt.
