5.4 Einstellung der Motordaten für PM-Motor
Nachdem Sie die Motorkonstruktion „PM-Motor" gewählt und das Quick-Menü aktualisiert
haben, fahren Sie im Quick-Menü [Q1]- Benutzermenü fort, um die folgenden
Motorparameter für den PM-Motor einzustellen.
Nr. Name
1-20 Motor-Leistung [kW]
1-24 Motor- Strom [A]
1-25 Motor- Drehzahl [U/min]
1-26 Nennmoment [Nm]
1-39 Motorpolzahl

5.5 Einstellen der Bremswiderstands- Daten

Für den angeschlossenen Bremswiderstand müssen die korrekten Werte für den
Widerstandswert (Ohm) und die Leistung eingegeben werden.
Zusätzlich ist es notwendig das die Bremsfunktion und die Überwachungsfunktion
aktiviert werden.
Nr. Name
2-10 Bremsfunktion
2-11 Bremswiderstand (Ohm)
2-13 Bremswiderstand Leistung (kW)
2-14 Bremswiderstand
Leistungsüberwachung

5.6 Einstellen der Inkrementalgeber- Daten

Bei Aufzuganwendungen mit Drehgeber müssen die Drehgeberdaten eingestellt werden.
Nr. Name
32-00 Inkrementaler Signaltyp
32-01 Inkrementalauflösung
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302

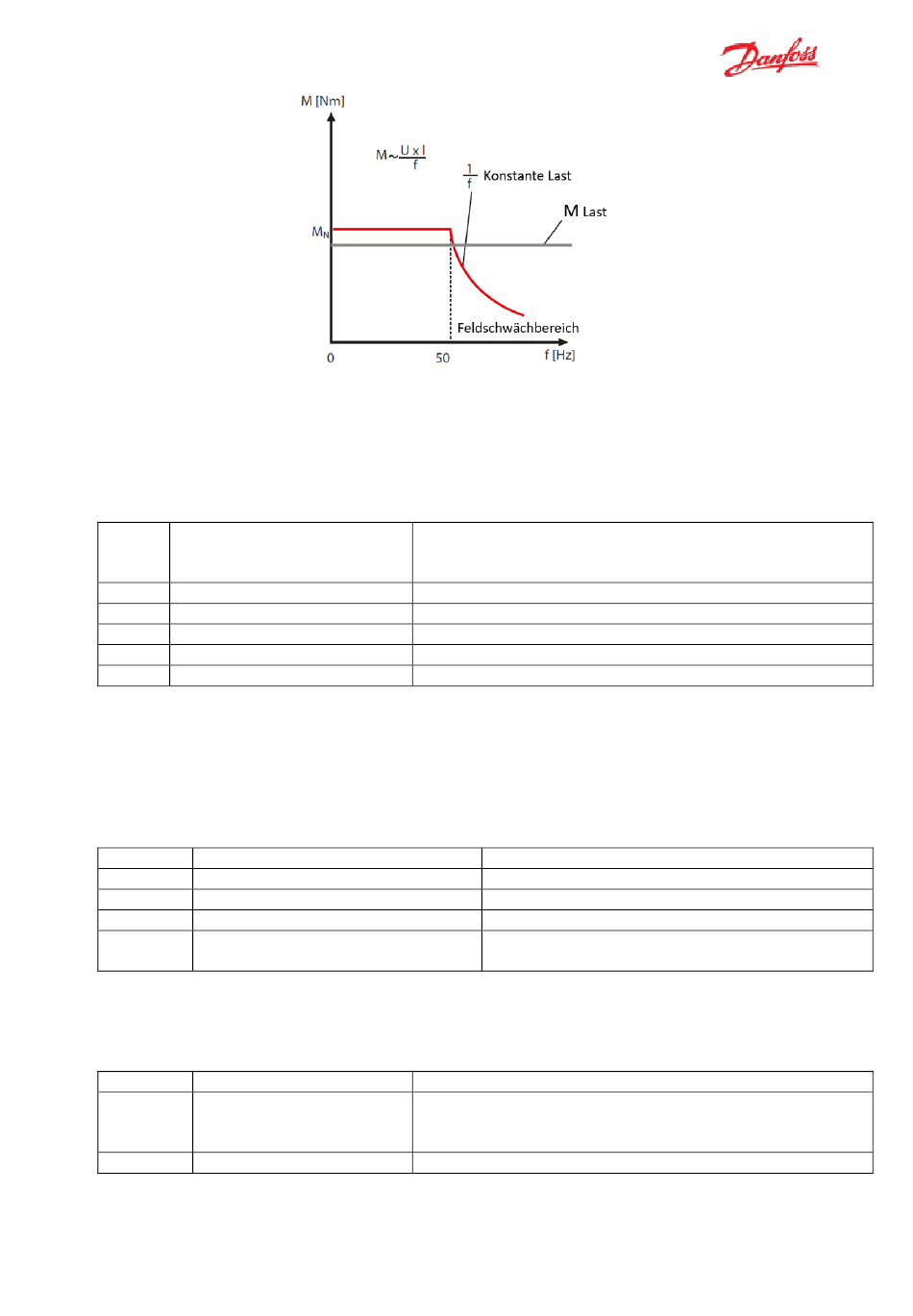

Abbildung: M/f Verhalten Asynchronmotor
Parameterbeschreibung
Geben Sie die Motornenndaten vom Motor-
Typenschild ein.
Geben Sie die nominelle Motorleistung ein
Geben Sie den nominellen Motorstrom ein
Geben Sie die nominelle Motordrehzahl ein
Geben Sie das Motor-Nennmoment ein
Geben Sie die Anzahl der Motorpole ein.
Parameterbeschreibung
[0] Keine (bei Asynchronmotoren ohne Rückführung)
[1] RS-422 (5V TTL)
[2] Sinusförmig 1Vpp
Drehgeber-Auflösung [Pulse/Umdrehung]
Classified as Business
Parametereinstellung
[1] Bremswiderstand
XXX, Widerstandswert in Ohm
XXX, Leistungswert in kW
[10] Warnung 300ms
33
