Danfoss VLT Lift Drive LD 302 Kurzanleitung Seite 54

Simple Control, Freigabefunktion über Richtungseingänge
Mit Simple Control kann der Betrieb gestartet werden, nachdem ein Richtungssignal
ansteht an Klemme 32 oder 33. Die Aktivierungssignale (Drive enable) werden normal
verdrahtet. Die Motorschütze K1 und K2 werden von dem Frequenzumrichter geschaltet.
Dies kann Digitalausgang X59.4 oder Relais 1 sein. (P19-67 Funktion Relais 1= [3]
Motorschütze). Das heißt, dass bei der Einstellung eines Richtungssignals und eines
Geschwindigkeitssignals der Relaiskontakt von K12 geschaltet wird, was zum Schalten
der Motorschütze und des Freigabesignals an Klemme 27 und X57.1 führt.
Freigabe Frequenzumrichter
Richtung - Auf
Richtung - Ab

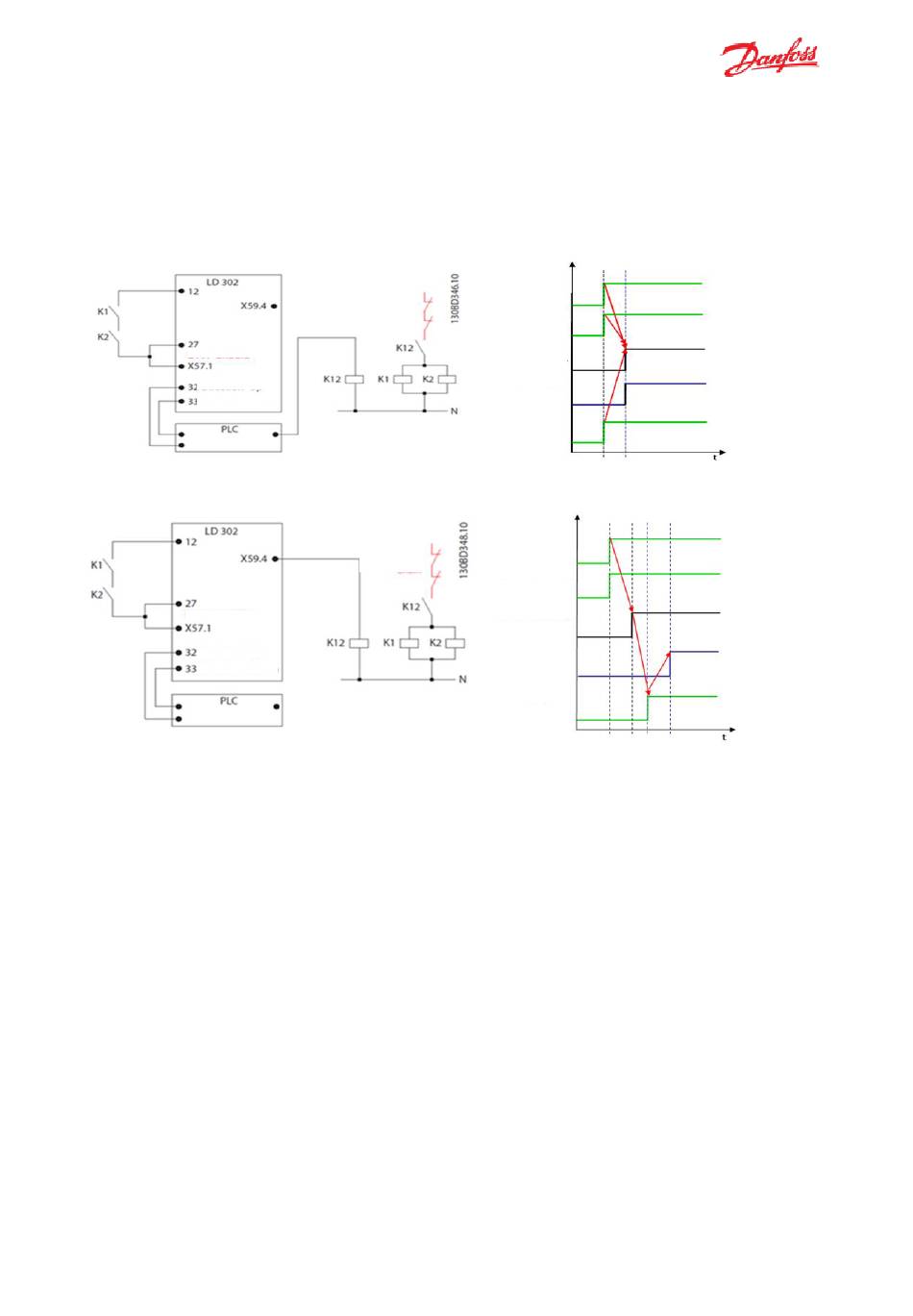

Abbildung: Parameter 19-86 Sonderfunktion = [0] Standardansteuerung.
Freigabe Frequenzumrichter
Richtung - Auf
Richtung - Ab
Abbildung: Parameter 19-86 Sonderfunktion = [1] Freigabefunktion über Richtungseingäng.
Dir=V0
Diese Funktion nutzt die Richtungssignale auf und ab für V0. Die Einfahrgeschwindigkeit
V0 ist immer aktiv, wenn ein Richtungssignal aktiv ist. Die schnellere Geschwindigkeit hat
die höchste Priorität. Wenn die schnelle Geschwindigkeit deaktiviert ist, ist langsame
Geschwindigkeit aktiv. Diese Funktion kann mit allen Ansteuerungsprofilen verwendet
werden, bei denen die Einfahrgeschwindigkeit V0 die geringste Priorität hat. Gilt für P19-
50 Einfahrmodus = 1 oder 8.
Softstop bei Richtung =0
Bei Deaktivierung der Richtungssignale während der Fahrt wird ein Softstopp ausgeführt.
Die mechanischen Bremsen werden bei Stillstand geschlossen. Die Funktion kann in
Kombination mit Inspektionskästen verwendet werden, um bei einer Inspektions-Fahrt
über das Richtungssignal zu stoppen.
Short Floor function, Kurzhaltestellenfahrt
Der Lift Drive führt die Short Floor-Funktion aus, wenn die ausgewählte Geschwindigkeit
aufgrund von kurzen Etagendistanzen nicht erreicht werden kann. Der Ruck j2, j3 und j4
und die Verzögerung werden neu berechnet und auf die Verzögerungsdistanz der
Nenngeschwindigkeit V4 angewendet. Folglich verschiebt sich der Zeitpunkt der Einfahrt
für die Einfahrgeschwindigkeit V0. Ein Übersteuern sowie eine lange Dauer der langsamen
Geschwindigkeit werden
Nenngeschwindigkeit V4 verfügbar.
