Danfoss VLT Lift Drive LD 302 Kurzanleitung Seite 109

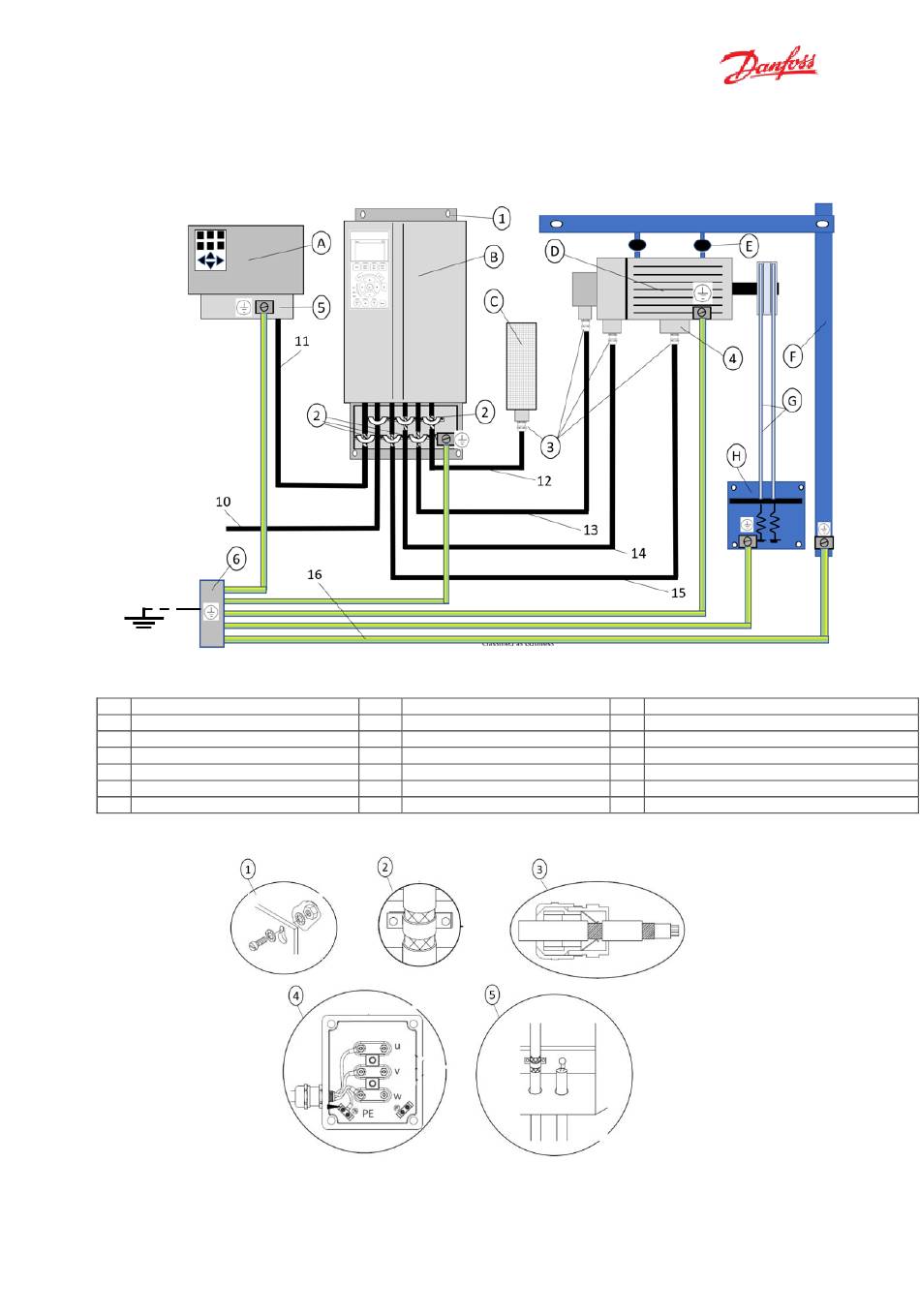

10 EMV gerechte Installation
Schematische Darstellung
A Liftsteuerung
D Liftmotor
G Aufzugsseil
2 Befestigung Anschlußleitungen
5 Liftsteuerung- Anschlußleiste
11 Steuerleitung Liftsteuerung
14 Bremskabel
Detailansicht:
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302
B Lift Drive LD302
E Schwingungs- Dämpfer
H Seil- Spannvorrichtung
3 EMV- Kanelverschraubung
6 Potential- Ausgleichschiene
12 Bremswiderstandskabel
15 Motorkabel
Classified as Business
C Bremswiderstand
F mechaniche Aufzugskonstuktion
1 Befestigung
4 Motor- Anschlußklemmkasten
10 Netzversorgung
13 Encoderkabel
16 Potentialausgleich- Kabel min. 16 mm²
