• Sorgen Sie durch Montage des Geräts auf einer ebenen, stabilen Oberfläche oder an
der optionalen Rückwand für eine ausreichende Luftzirkulation zur Kühlung.
• Eine unsachgemäße Montage kann zu Überhitzung und einer reduzierten Leistung
führen.
• Verwenden Sie
Wandmontage, sofern vorhanden.

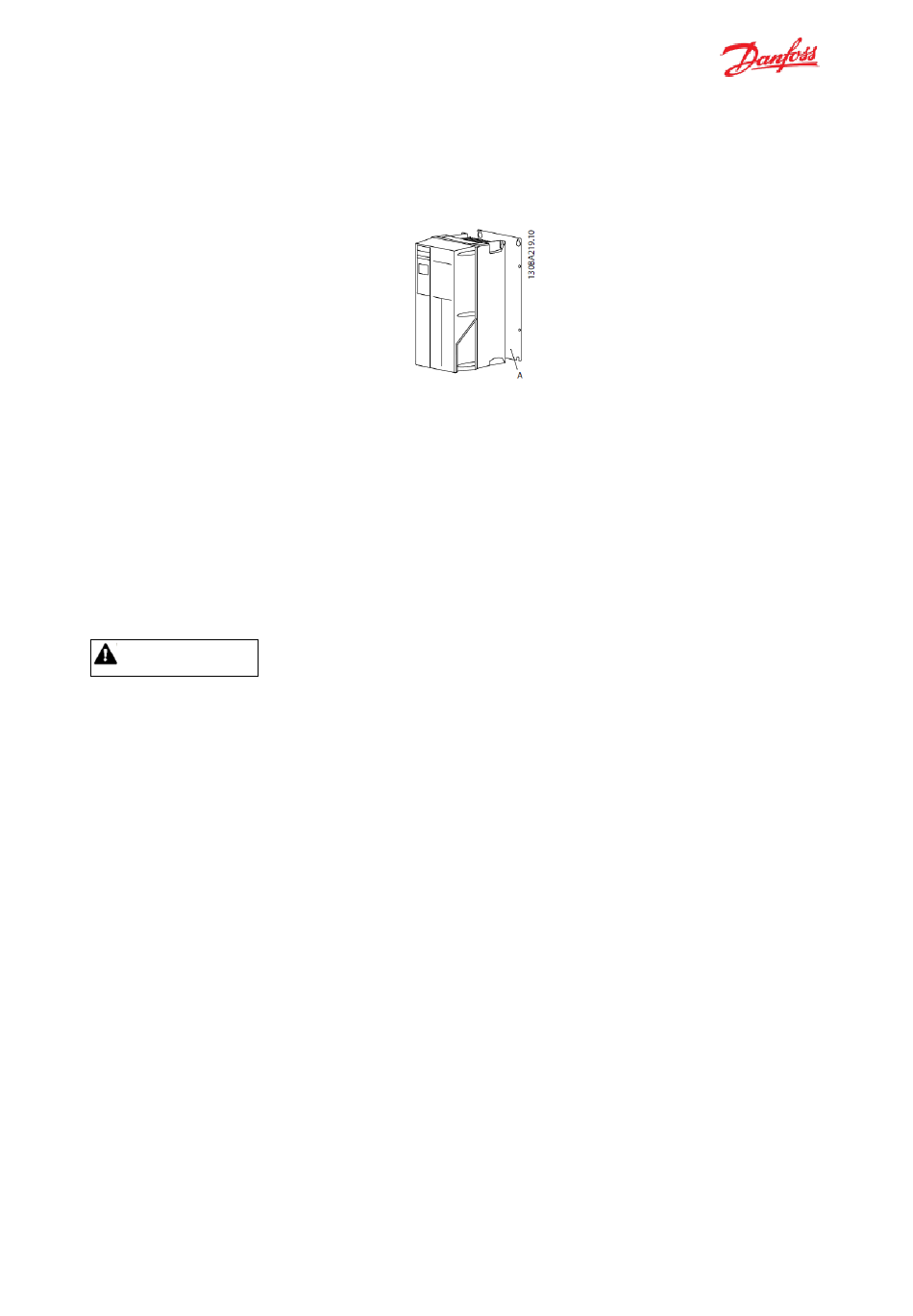

Im Bild bezeichnet „A" eine Rückwand, die für die erforderliche Luftzirkulation zur
Kühlung des Geräts ordnungsgemäß montiert ist.
HINWEIS
Bei Montage an einem Montagerahmen benötigen Sie die optionale Rückwand.

3.6 Anzugsdrehmomente

Die Anzugsdrehmomente gemäß Spezifikation müssen beim Anschluss eingehalten
werden.

3.7 Elektrische Installation

Anforderungen
WARNUNG
GEFAHR DURCH ANLAGENKOMPONENTEN!
Drehende Wellen und elektrische Betriebsmittel stellen potenzielle Gefahrenquellen dar.
Alle Elektroarbeiten
Elektroinstallationsvorschriften entsprechen. Ausschließlich qualifiziertes Personal darf
Installation, Inbetriebnahme und Wartung vornehmen. Eine Nichtbeachtung dieser
Richtlinien kann zum Tod oder zu schweren Verletzungen führen!
VORSICHT
Getrennte Verlegung von Leitungen
Verlegen Sie Netzkabel,
Hochfrequenzstörungen in drei getrennten Kabelkanälen aus Metall oder verwenden Sie
getrennte abgeschirmte Kabel. Nichtbeachten kann die einwandfreie und optimale
Funktion des Frequenzumrichters sowie anderer angeschlossenen Geräte beeinträchtigen.
• Beachten Sie zu Ihrer eigenen Sicherheit folgende Anforderungen: Elektronische
Steuer- und Regeleinrichtungen sind an gefährliche Netzspannung angeschlossen.
Ergreifen Sie bei Anlegen der Energiezufuhr an den Frequenzumrichter alle
notwendigen Schutzmaßnahmen!
• Verlegen Sie Motorkabel von mehreren Frequenzumrichtern getrennt. Induzierte
Spannung durch nebeneinander verlegte Motorkabel kann Gerätekondensatoren auch
dann aufladen, wenn die Geräte freigeschaltet sind. Überlast- und Geräteschutz.
• Eine elektronisch realisierte Funktion im Frequenzumrichter bietet Überlastschutz für
den Motor. Die Überlastfunktion berechnet aus den hinterlegten ETR-Kurven die
Überlast und
(Reglerausgangsstopp). Je höher die Stromaufnahme, desto schneller erfolgt die
