9

Anhang

9.1 Verdrahtungsbeispiele

Modus 0, digital, Priorität niedrige Geschwindigkeit

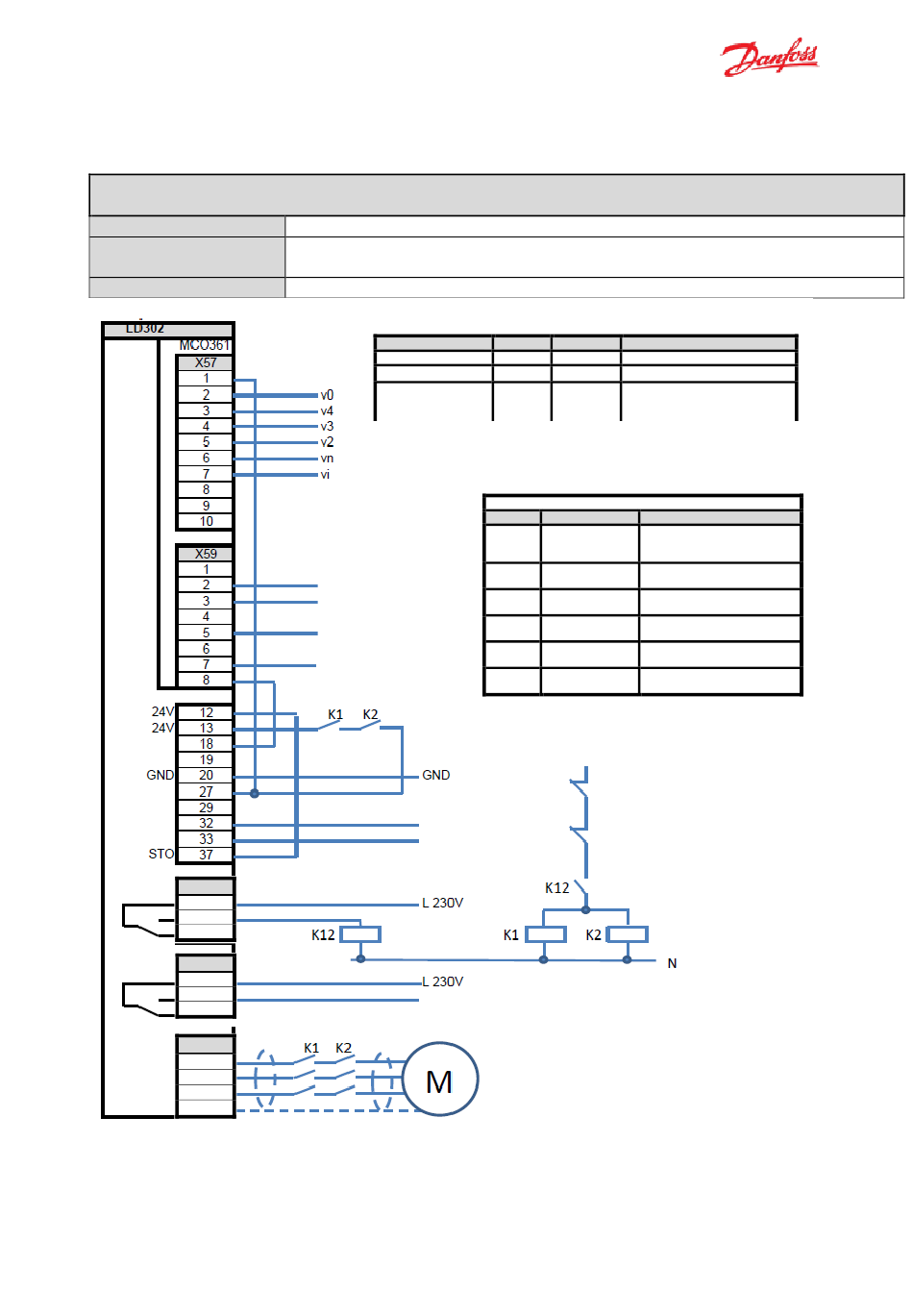

Beispiel 1: Modus 0, Digital-Geschwindigkeitsauswahl, Priorität niedrige Geschwindigkeit,
Priorität Richtung Auf
Konfiguration:
Geschwindigkeiten: 6
Startsignal:
Beispiel 1
Relais 1
1
2
3
Relais 2
4
5
6
Motor
96
97
98
PE
Quick Guide VLT® Lift Drive LD 302, Rev. 3.1
Kurzanleitung VLT Lift Drive LD302
Motorschütze gesteuert vom Frequenzumrichter
Priorität: geringe Geschwindigkeit, Inspektion, Nachregulierung,
Zwischengeschwindigkeit 1 und 2, max. Geschwindigkeit.
Start mit Richtungssignal
Grundeinstellungen:
Modus:
Sonderfunktion
Fkt. Relais 1
Geschwindigkeitsstufe 2
Geschwindigkeitsstufe 1
Bereit
Position erreicht
Sicherheitskette
Auf
Ab
Mech. Bremse
Classified as Business
P19-50 0 Priorität v0
P19-86 1 Simple Control
P19-67 3 Motorschütz
Geschwindigkeitspriorität:
Priorität Drehzahl
1 Langsame P19-22: V0, Vevac,
Geschwindigkeit Einfahrgeschwindigkeit,
Evakuierungsgeschwindigkeit
2 Inspektion P19-23: Vi,
Inspektionsgeschwindigkeit
3 Nachregulierung P19-26: Vn,
Nachreguliergeschwindigkeit
4 Zwischen 2 P19-25: V2,
Zwischengeschwindigkeit 2
5 Zwischen 1 P19-24: V3,
Zwischengeschwindigkeit 1
6 Hohe Drehzahl P19-21: V4,
Nenngeschwindigkeit
Parameter
75
