Anzeige des Funktionsbereichs A
Nach dem Einschalten des Frequenzumrichters zeigt das LCP „Betriebsmodus" an.
Das LCP zeigt die Eingangsstatusklemme X.57 (0 bin=0 V DC, 1 bin=24 V DC) und den
aktuellen Motorstrom in Ampere an.
Status
Betriebsmodus

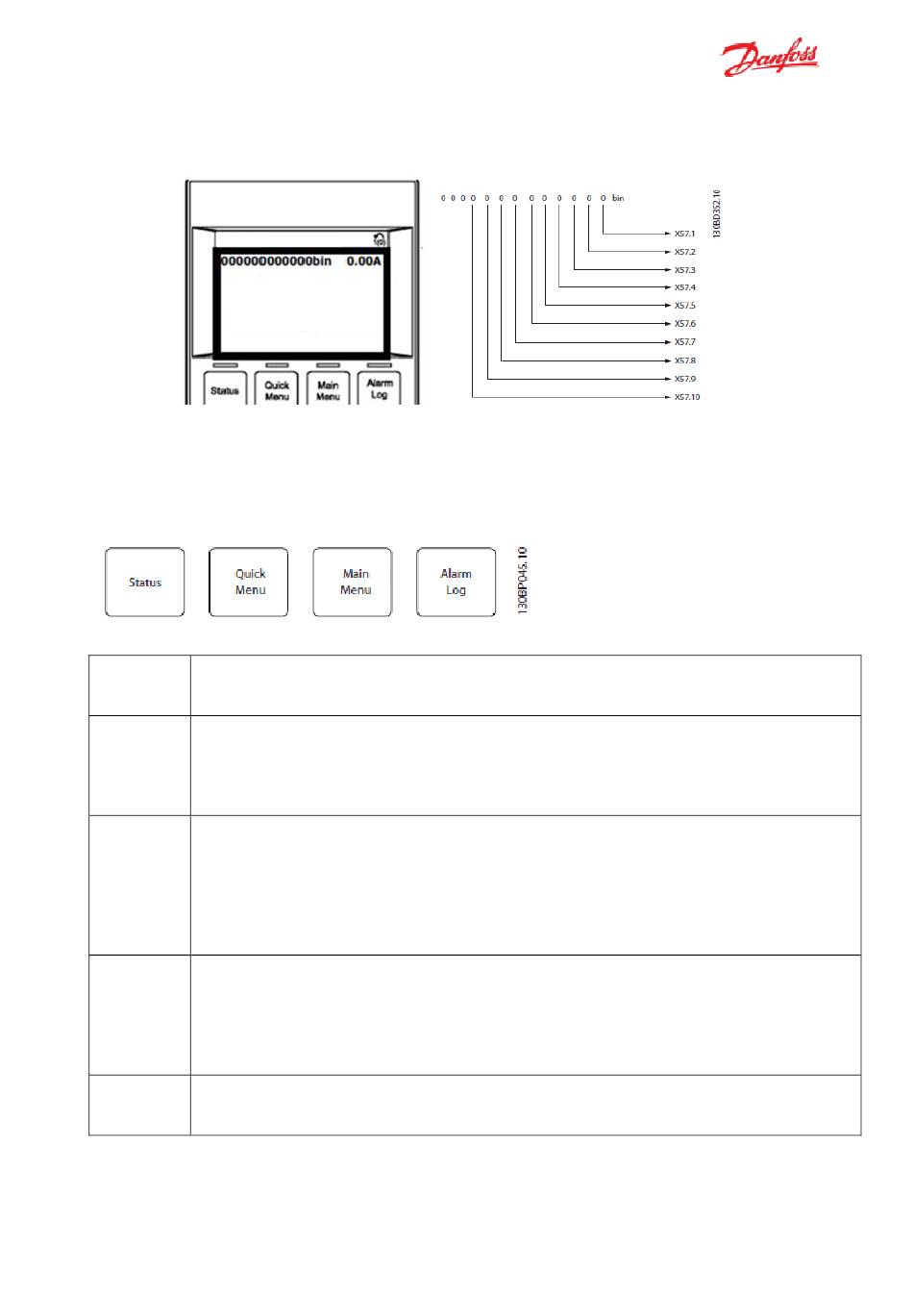

Abbildung: LCP-Display, Zustand der Eingangssignale der Klemme X.57 und Motorstrom
Anzeige des Funktionsbereichs B, LCP-Menütasten
Die Menütasten dienen dem Menüzugriff und der Parametereinstellung, dem Umschalten
zwischen Statusanzeigemodi im Normalbetrieb und der Anzeige von Fehlerspeicherdaten.
LCP- Funktion
Taste
Status Zur Anzeige der Betriebsinformationen drücken.
Zeigt die Statusmeldung der Aufzugsanwendung an.
Zeigt den Zustand der Digitaleingänge von X57 an.
Das Symbol oben rechts im LCP-Display zeigt die Motordrehrichtung und den
aktiven Parametersatz.
Quick Diese Taste bietet schnellen Zugang zu Parametern zur Programmierung für die
Menu erste Inbetriebnahme und zu vielen detail
lierten Anwendungshinweisen.
Wählen Sie „Q1 Benutzer-Menü", um die Aufzugsanwendungsparameter zu
programmieren.
Main Dient zum Zugriff auf alle Programmierparameter.
Menu Drücken Sie die Taste zweimal, um zur nächsthöheren Menüebene zu gelangen.
Drücken Sie die Taste einmal, um zum zuletzt aufgerufenen Menü oder
Parameter zurückzukehren.
Halten Sie die Taste gedrückt, um eine Parameternummer zum direkten Zugriff
auf einen Parameter einzugeben.
Alarm Log Zeigt eine Liste aktueller Warnungen, der letzten 5 Alarme und den
Wartungsspeicher. Wählen Sie für detaillierte Informationen die Alarmnummer
über die Navigationstasten und drücken Sie [OK].
