Danfoss iC7 Projektierungshandbuch Seite 96

iC7-Automation Frequenzumrichter
Projektierungshandbuch
10.8.5.1 Bohrbilder für wandmontierte Baugrößen (FA02–FA12)
-
IP20/Open Type Baugrößen FA02–FA03 werden in der Regel mit 4 Schrauben befestigt. Wenn sie keinen Vibrationen oder
Stößen ausgesetzt sind, können sie mit nur 3 Schrauben montiert werden.
-
Bei Montage mit 3 Schrauben ist die obere mittlere Schraubenposition zu verwenden. Verwenden Sie die äußeren Position-
en für die oberen Schrauben, wenn diese mit vier Schrauben montiert werden.
B
B1 B/2 B/2
B1
1
B

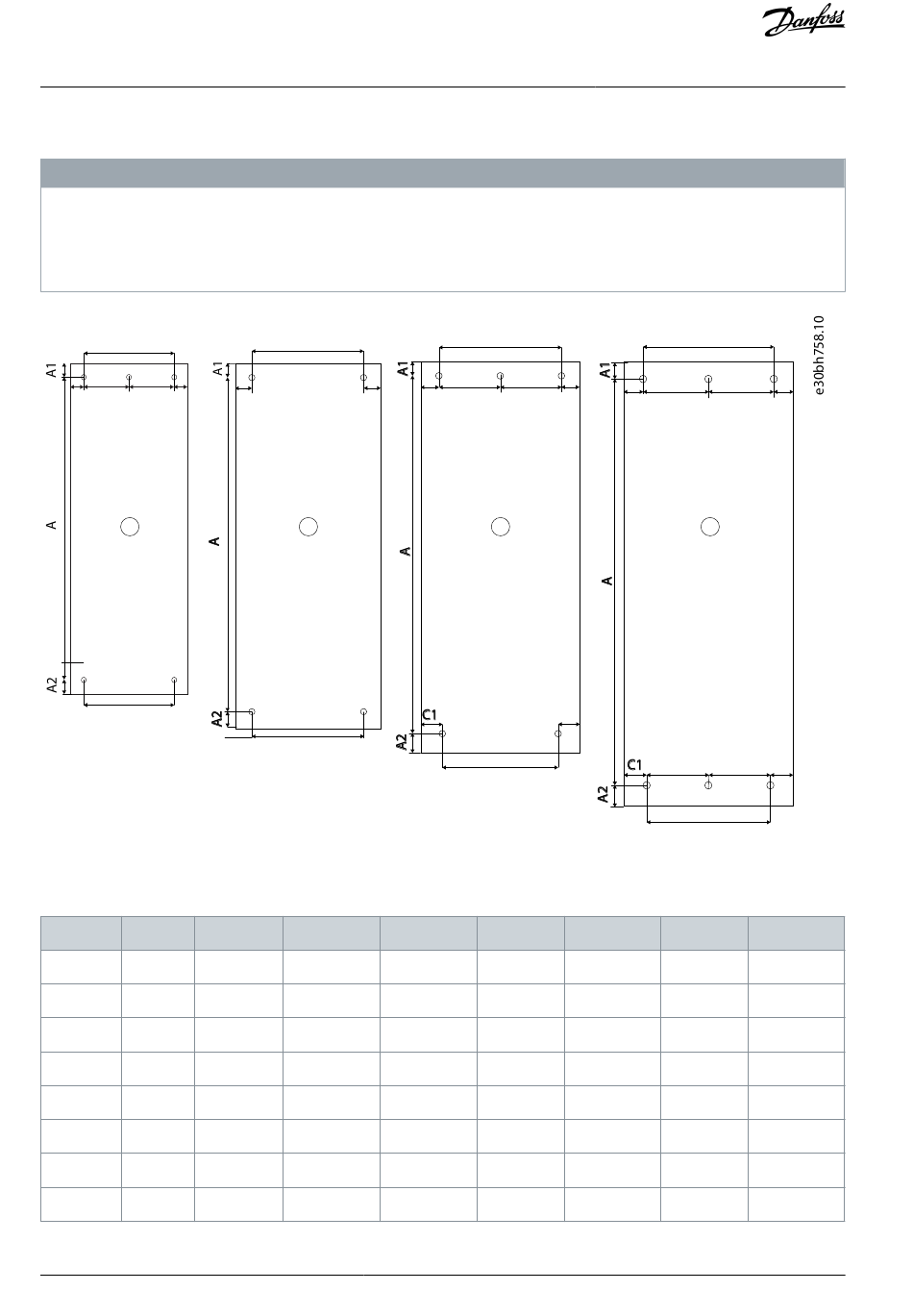

Abbildung 41: Bohrbilder für Baugrößen FA02–FA12
Tabelle 51: Bohrbildabmessungen für wandmontierte Baugrößen (FA02–FA12)
Baugröße Bohrbild A [mm (in)]
FA02 1 257 (10,1)
FA03 1 257 (10,1)
FA04 2 380 (15)
FA05 2 380 (15)
FA06 2 535 (21,1)
FA07 2 580 (22,1)
FA08 2 721 (28,4)
FA09 3 844 (33,2)
96 | Danfoss A/S © 2023.05
H I N W E I S
B
B1 B1
2
B
A1 [mm (in)] A2 [mm (in)]
6,5 (0,26) 6,5 (0,26)
6,5 (0,26) 6,5 (0,26)
8 (0,32) 11 (0,43)
8 (0,32) 11 (0,43)
12 (0,47) 8 (0,32)
12 (0,47) 8 (0,32)
– –
25 (0,98) 20 (0,79)
B
B/2 B/2 B1
B1
3
C1
C
B [mm (in)] B1 [mm (in)]
70 (2,8) 10 (0,4)
94 (3,7) 10 (0,4)
105 (4,1) 12,5 (0,5)
140 (5,5) 12,5 (0,5)
170 (6,7) 15 (0,6)
200 (7,9) 15 (0,6)
200 (7,9) –
180 (7,1) 33,1 (1,3)
Allgemeine Hinweise zur
mechanischen Installation
B
B1 B/2 B/2 B1
4
C/2 C/2 C1
C
C [mm (in)] C1 [mm (in)]
– –
– –
– –
– –
– –
– –
– –
200 (7,9) 25 (0,98)
AJ319739940640de-000301 / 136R0269
