1.1.1 Mechanische Installation

Alle Baugrößen eignen sich zur Installation nebeneinander, außer bei Verwendung der IP21/NEMA 1-Gehäuseabdeckung (siehe Kapitel
Zubehör
im Projektierungshandbuch).
Wenn die IP21-Gehäuseabdeckung in Verbindung mit Baugröße A1, A2 oder A3 verwendet wird, muss zwischen den Frequenzumrichtern ein Abstand
von mindestens 50 mm eingehalten werden.
Für optimale Kühlbedingungen muss über und unter dem Frequenzumrichter freier Luftdurchlass gewährleistet sein. Siehe nachstehende Tabelle.
* nur
1. Sehen Sie die Befestigung gemäß den Angaben zu den Montagelöchern vor.
2. Verwenden Sie geeignete Schrauben für die Oberfläche, auf der der Frequenzumrichter montiert wird. Ziehen Sie alle vier Schrauben gut an.
Table 1.1: Bei der Montage von Baugrößen A4, A5, B1, B2, C1 und C2 auf einer nicht stabilen Wand muss der Frequenzumrichter wegen unzureichender
Kühlluft über dem Kühlkörper mit einer Rückwand A versehen werden.
Anzugsmoment für Abdeckungen (Nm)
Baugröße IP20
A1 *
A2 *
A3 *
A4/A5 -
B1 -
B2 -
B3 *
B4 2
C1 -
C2 -
C3 2
C4 2
* = Keine anzuziehenden Schrauben
- = Existiert nicht

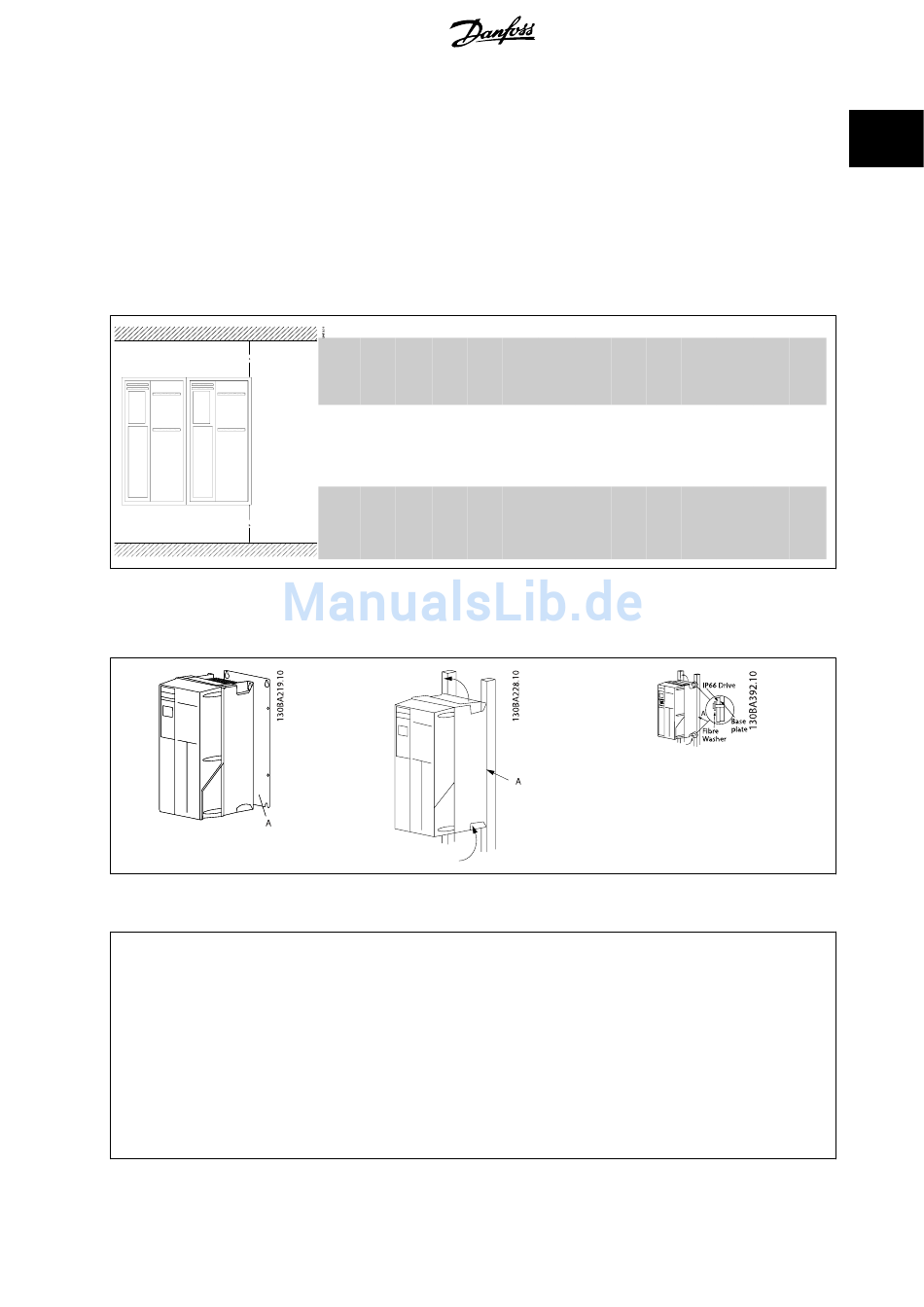

Platz für Luftzirkulation bei verschiedenen Baugrößen
Bau-
A1* A2 A3 A4
größe:
a
100 100 100 100
(mm):
b
100 100 100 100
(mm):
IP21 IP55 IP66
- - -
* - -
* - -
- 2 2
* 2,2 2,2
* 2,2 2,2
- - -
- - -
* 2,2 2,2
* 2,2 2,2
- - -
- - -
A5 B1 B2 B3 B4
100 100 200 100 200
100 100 200 100 200
Frame Size A4 Addendum
Optionen und
C1 C2 C3 C4
200 225 200 225
200 225 200 225
