iC7-Automation Frequenzumrichter
Projektierungshandbuch
STROMSCHLAGGEFAHR – GEFAHR DURCH ABLEITSTROM
Die Ableitströme überschreiten 3,5 mA. Wenn der Frequenzumrichter nicht ordnungsgemäß an die Schutzerde (PE) angeschlos-
sen wird, kann dies zum Tod oder zu schweren Verletzungen führen.
-
Stellen Sie sicher, dass ein verstärkter Schutzerdungsleiter gemäß IEC 60364-5-54 Kl. 543.7 oder gemäß den örtlichen Sicher-
heitsbestimmungen für Geräte mit hohem Berührungsstrom eingesetzt wird. Die verstärkte Schutzerdung kann erfolgen mit:
-
einem PE-Schutzleiter mit einem Querschnitt von mindestens 10 mm
-
einem zusätzlichen Schutzleiter mit demselben Querschnitt wie jenem des ursprüngliche Schutzleiters gemäß IEC 60364-5–
54 mit einem Mindestquerschnitt von 2,5 mm
geschützt),
-
einem Schutzleiter, der vollständig von einem Gehäuse umschlossen oder anderweitig über die gesamte Länge gegen
mechanische Beschädigungen geschützt ist oder mit
-
einem Schutzleiterteil eines mehradrigen Leistungskabels mit einem Mindest-Schutzleiterquerschnitt von 2,5 mm
(fest verbunden oder steckbar über einen Industriesteckverbinder). Das mehradrige Leistungskabel ist mit einer geeigneten
Zugentlastung zu verlegen).
-
HINWEIS: In IEC/EN 60364-5–54 Kl. 543.7 und einigen Anwendungsnormen (z. B. IEC/EN 60204-1) liegt der Grenzwert für die
Erfordernis eines verstärkten Schutzerdungsleiters bei 10 mA Ableitstrom.
Erden Sie den Frequenzumrichter gemäß den geltenden Normen und Richtlinien. Verwenden Sie für Netzversorgung, Motorkabel
und Steuerleitungen einen speziellen Schutzleiter. Schließen Sie einzelne Erdungskabel separat ab, unter Einhaltung der Bemaßun-
gsvorgaben.
Befolgen Sie beim Anschluss an die Motoren die Verdrahtungsvorschriften des Motorherstellers.
Halten Sie die Erdungskabel so kurz wie möglich. Der Mindestkabelquerschnitt für die Erdungsdrähte beträgt 10 mm
ternativ können zwei getrennt angeschlossene Erdungskabel mit Nennquerschnitt verwendet werden. Erden Sie die Antriebe nicht
in Reihenschaltung (siehe Abbildung
PE
PE

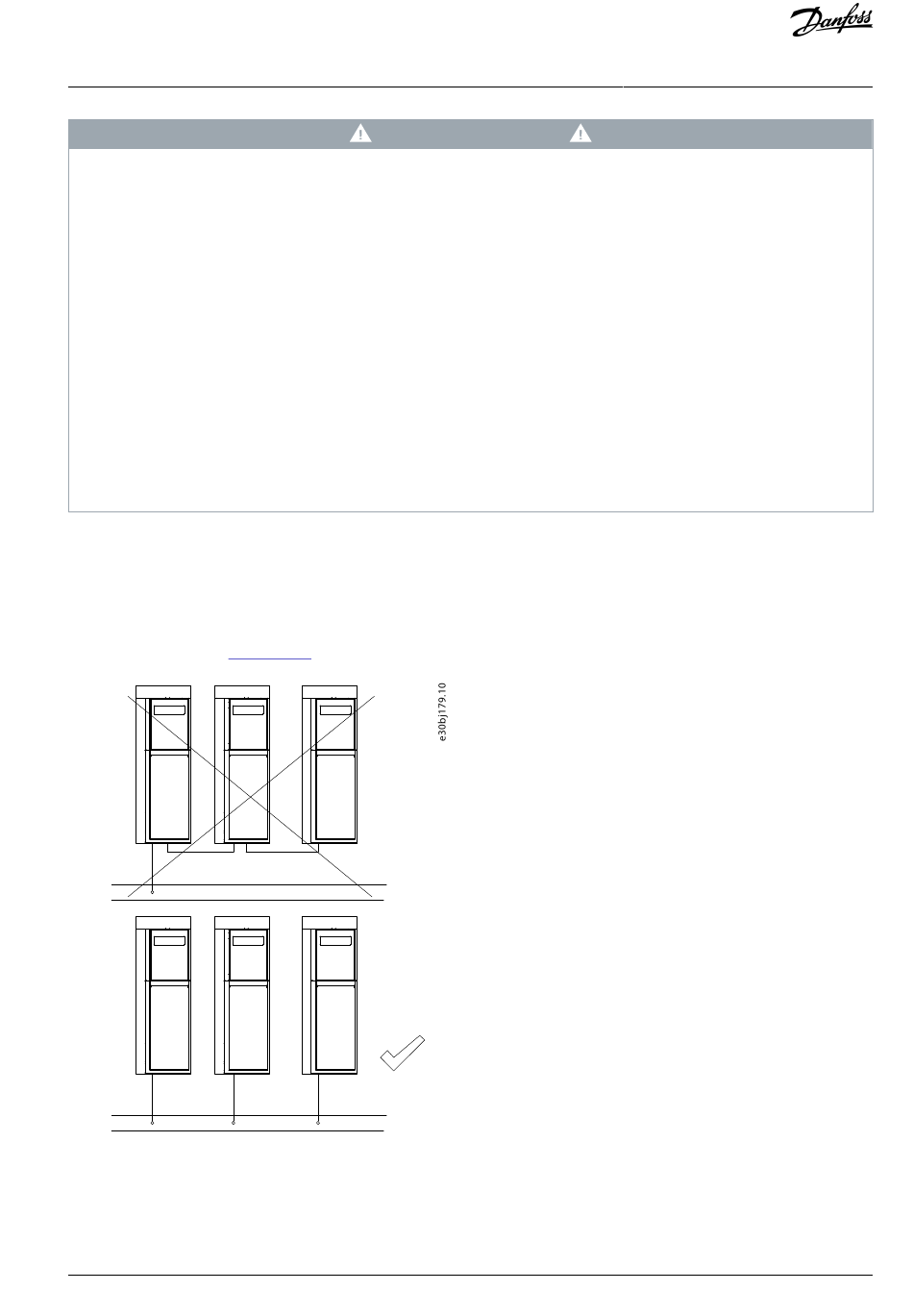

Abbildung 50: Erdungsprinzip
11.3.2 Steuerleitungen
Verwenden Sie abgeschirmte Kabel für Steuerleitungen und vermeiden Sie es, Steuerleitungen neben Leistungskabeln zu verlegen.
Idealerweise sollten Sie die Steuerleitungen von den Stromkabeln (Netz, Motor, Bremse und DC) trennen, indem Sie sie separat ver-
Danfoss A/S © 2023.05
W A R N U N G
2
(14 AWG) (mechanisch geschützt) oder 4 mm
50).
2 2
(8 AWG) Cu oder 16 mm (6 AWG) Al,
2
(12 AWG) (nicht mechanisch
AJ319739940640de-000301 / 136R0269 | 109
Allgemeine Hinweise zur
elektrischen Installation
2
(14 AWG)
2
(7 AWG). Al-
