iC2-Micro-Frequenzumrichter
Projektierungshandbuch
A

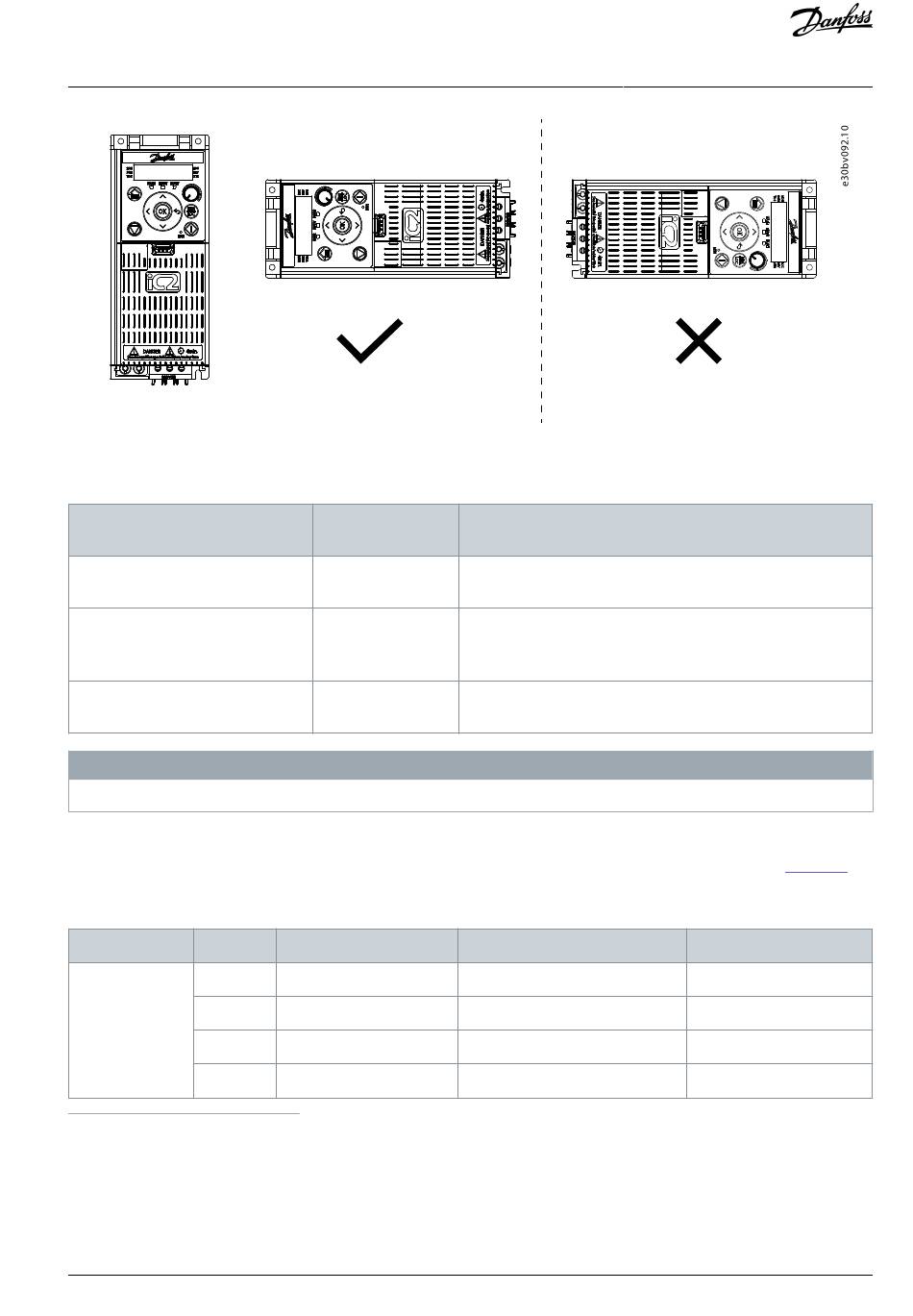

Abbildung 24: Montageanweisungen für Frequenzumrichter
Tabelle 44: Zulässige Einbaurichtungen für Frequenzumrichter mit der Einstufung Schutzart IP20/Offener Typ und Auswirkungen der Einbaur-
ichtung auf die Leistung
Einbaurichtung
A: Senkrechter Einbau
B: Horizontaler Einbau (linke Seite
nach unten)
C: Horizontaler Einbau (rechte Seite
nach unten)
Die Frequenzumrichter mit Schutzart IP21/UL Typ 1 sind bei senkrechtem Einbau gegen Tropfwasser geschützt.

6.7.4 Empfohlene Schrauben und Bolzen

Schlagen Sie die empfohlenen Größen der Schrauben und Bolzen für die Montage des Frequenzumrichters in Tabelle
nach.
Tabelle 45: Empfohlene Schrauben und Bolzen
Schutzart Baugröße
IP20/Offener Typ MA01c
MA02c
MA01a
MA02a
Ohne Abschirmblech.
1

6.7.5 Bohrbilder

Verwenden Sie bei der Vorbereitung der Montagelöcher für die Installation die Bohrbilder. Das Bohrbild entspricht der Montage-
platte des Frequenzumrichters.
Der erforderliche Platz für Kühlung, EMV-Bleche und andere Verlängerungen ist in den Bohrbildern nicht enthalten.
Der gesamte Platzbedarf ist den Zeichnungen im Kapitel Außen- und Klemmenabmessungen zu entnehmen.
Danfoss A/S © 2022.07
B
Zulässige Gehäuse-
größe
MA01c/MA02c/
MA01a/MA02a
MA02c/MA01a/
MA02a
–
H I N W E I S
Höchstgewicht [kg (lb)]
(1)
1 (2,4)
1,3 (2,9)
1,1 (2,4)
1,6 (3,5)
Auswirkungen auf die Leistung
Keine
• Begrenzte Beständigkeit gegenüber Vibrationen und Stößen.
• Seite-an-Seite-Montage nicht möglich.
Nicht für alle Gehäusegrößen zulässig.
Empfohlene(r) Schraube/Bolzen
M4
M4
M4
M4
AJ402315027937de-000101 / 130R1239 | 57
Allgemeine Hinweise zur
mechanischen Installation
C
Tabelle 45
Drehmoment [Nm (in-lb)]
1,5 (13,3)
1,5 (13,3)
1,5 (13,3)
1,5 (13,3)
